Характеристики
- Производитель Detron
- Диаметр стола 255 мм
- Крутящий момент, Нм 370
- Диаметр центрального отверстия, (мм) 140Н7 мм
- Высота центра стола, мм 225
- Ширина Т-образного паза, мм 12
- Высота стола горизонталь 325 мм
- Ширина ползуна, мм 18
Описание

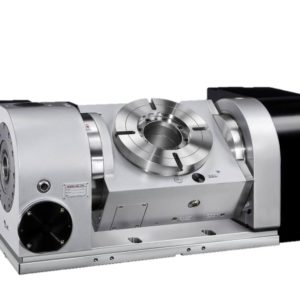

Наклонно-поворотный стол с ЧПУ GFA-255H для фрезерных станков.
Диаметр рабочего стола 255, диаметр центрального отверстия 140H7.
Пневматический тормоз укомплектован сверхточными поперечными роликовыми подшипниками.
Система полного привода состоит из двухзаходного червячного вала, что позволяет увеличить эффективность и уменьшить отклонения.
Минимальный угол поворота – 1 град.
Совместим со всеми системами ЧПУ.
В базовый комплект поворотного стола GFA-255H входит:
Поворотный стол;
Задняя бабка;
Токарный ручной патрон;
Комплект приводов под систему ЧПУ;
Двигатель;
Кабели подключения;
Крепеж.
Со стороны системы позиционирования
Высокая цилиндричность и шероховатость
Высокая точность при позиционировании зажима в центральном отверстии
Увеличенный диаметр шпинделя позволяет установить многопотоковый маслораспределитель
Со стороны червячного вала
На столах Detron установлен высокоточный двухзаходной червячный вал с увеличенной длиной зубьев
Осевое отклонение позволяет поддерживать радиальную геометрическую точн
Характеристики
- Производитель: Detron
- Диаметр стола: 255 мм
- Крутящий момент, Нм: 370
- Диаметр центрального отверстия, (мм): 140Н7 мм
- Высота центра стола, мм: 225
- Ширина Т-образного паза, мм: 12
- Высота стола горизонталь: 325 мм
- Ширина ползуна, мм: 18
- Высота стола по вертикали: 225 мм
- Ширина Т – образного паза: 12Н7 мм
- Max нагрузка F, (Н): 16000
- Max нагрузка FL, (Н*м): 900
- Тип тормоза: Гидравлический
- Max радиальная нагрузка FL, (Н*м): 900
- Ширина ползуна: 18 мм
- Минимальная ед.изм., (° градусы): 0,001
- Тип тормоза/давление, (Мпа): гидр/5
- Допустимая нагрузка в горизонтальном положении, кг: 120
- Передаточное число: R 1:90 | T 1:120
- Диаметр центрального отверстия, мм: 140
- Макс. скорость стола мин-4: R 22.2 мин-1 T 16.6 мин-1
- Тип тормоза/давление, Мпа: гидр/5
- Допустимая нагрузка горизонт: 120 кг
- Передаточное число R: 1:90
- Max нагрузка в наклоне: 90 кг
- Передаточное число T: 1:120
- Несбалансированная сила (WxL): 92 (WxL)
- Макс. скорость стола R, об/мин: 22,2
- Инерционность при нагрузке кг.м5: 0.98 кг.м2
- Макс. скорость стола T, об/мин: 16,6
- Разрешение град.: 0.001 град.
- Точность индексации: R 15” T 50“ сек
- Сила зажима R, Н*м: 900
- Повторяемость сек.: R 6” | T 8” сек.
- Сила зажима T, Н*м: 900
- Вес нетто: 320 кг
- Точность индексации R, сек: 15
- Угол наклона: +30∼+120 град
- Точность индексации T, сек: 50
- Допустимый крутящий момент: 370 Нм
- Повторяемость R, сек: 6
- Повторяемость T, сек: 8
- Допустимая нагрузка в наклонном положении, кг: 90
- Диаметр планшайбы, мм: 255
