Характеристики
- Производитель Detron
- Крутящий момент, Нм 85
- Высота центра стола, мм 135
- Диаметр рабочего стола (мм) 100
- Ширина Т-образного паза, мм 12
- Диаметр центрального отверстия (мм) 30Н7
- Высота рабочего стола (по горизонтали) мм 205
- Ширина ползуна, мм 18
Описание

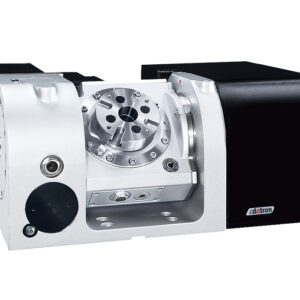

Наклонно-поворотный стол WTRT-101P с двигателем в правой части.
Диаметр рабочего стола 100 мм , диаметр центрального отверстия 30H7. Максимальный угол наклона -25°…110°. Эксклюзивная запатентованная двухпоршневая пневматическая тормозная система.
Преимущества:
- Увеличен высокоточный поперечный роликовый подшипник.
- Передача осуществляется с помощью двухходового червячного механизма с высокой эффективностью и зубьями полной глубины.
Заинтересовал поворотный стол с ЧПУ Detron WTRT-101P? Свяжитесь с нами по телефону, почте или оставьте заявку в форме обратной связи. Наши специалисты проконсультируют, подберут необходимую комплектацию с учетом особенностей вашего производства, и подготовят индивидуальное коммерческое предложение.
Характеристики
- Производитель: Detron
- Крутящий момент, Нм: 85
- Высота центра стола, мм: 135
- Диаметр рабочего стола (мм): 100
- Ширина Т-образного паза, мм: 12
- Диаметр центрального отверстия (мм): 30Н7
- Высота рабочего стола (по горизонтали) мм: 205
- Ширина ползуна, мм: 18
- Max нагрузка F, (Н): 4000
- Высота рабочего стола (по вертикали) мм: 135
- Тип тормоза: Пневматический
- Max нагрузка FL, (Н*м): 250
- Max радиальная нагрузка FL, (Н*м): 200
- Ширина Т – образного паза мм: 12Н7
- Допустимая нагрузка в горизонтальном положении, кг: 35
- Ширина ползуна мм: 18*
- Диаметр центрального отверстия, мм: 30
- Тип тормоза/давление, (Мпа) МПа: S: 0.5-0.7
- Передаточное число: R 1:75 T 1:120
- Тип тормоза/давление, Мпа: пневм/0,55-0,7
- Передаточное число R: 1:75
- Макс. скорость рабочего стола мин-1: R 33.3 T 1:120
- Передаточное число T: 1:120
- Допустимая нагрузка по горизонтали кг: 35
- Макс. скорость стола R, об/мин: 33,3
- Допустимая нагрузка в наклоне кг: 20
- Макс. скорость стола T, об/мин: 16,6
- Допустимая несбалансированная сила WxL Нм: 24
- Сила зажима R, Н*м: 200
- Сила зажима T, Н*м: 250
- Допустимая нагрузка (при зажиме рабочего стола) FxL Нм: 200
- Инерционность при нагрузке (WD2/8) кг.м2: 0.044
- Точность индексации R, сек: 40
- Разрешение град: 0.001
- Точность индексации T, сек: 60
- Точность индексации сек: R 40” T 60“
- Повторяемость R, сек: 6
- Повторяемость сек: R 6” T 8”
- Повторяемость T, сек: 8
- Угол наклона град: +17∼-107
- Допустимая нагрузка в наклонном положении, кг: 20
- Вес нетто кг: 90
- Допустимый крутящий момент Нм: 85
- Диаметр планшайбы, мм: 100
- Расположение: Наклонное
