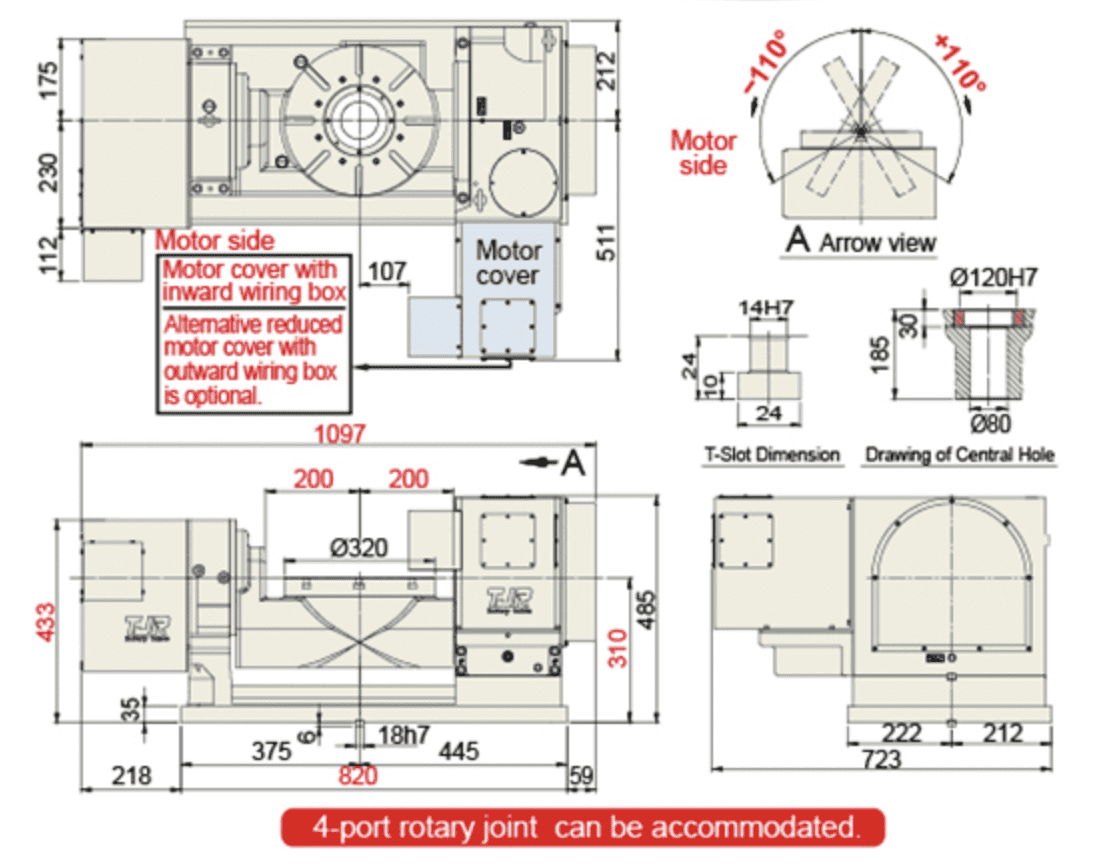

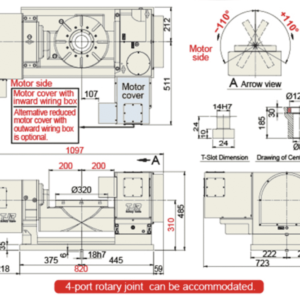

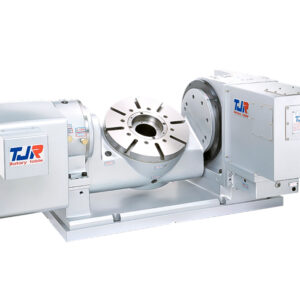

Наклонно-поворотный стол с ЧПУ TJR FHR-320С ø320 мм
Характеристики
Тип | Наклонно-поворотный стол |
---|---|
Диаметр стола | ø320 мм |
Диаметр центр. отверстия | Ø150мм |
Сквозное отверстие | Ø80 мм |
Высота центра | 310 мм |
Ширина Т – образного паза | 14Н7 мм |
Ширина ползуна | 18H7 |
Тип тормоза и усилие | Пневмат./ 0, 58 МПа |
Передаточное число | 3:00 |
Сила зажима | 140Н*м |
Макс. скорость рабочего стола | 33, 3/25 мин — 1 |
Разрешение | 0, 001 град |
Точность индексации | 15/50 сек |
Повторяемость | 4/8 сек |
Вес нетто | 489 кг (без серво двигателя) |
Допустимая нагрузка на стол | 200 кг, 100 кг с бабкой |
Допустимая нагрузка горизонтальная | — |
Допустимая нагрузка F | 1800 H |
Max нагрузка FL | 1750 H*m |
Допустимый крутящий момент | 55 Hм |
Производитель |
Под заказ
Наклонно-поворотный стол с ЧПУ JR FHR-320С с гидравлическим тормозом.
Диаметр стола — Ø320, диаметр центрального отверстия — Ø150
Добавляет станку 4-ую и 5-ую оси одновременно.
Максимальный угол наклона ±100º
Стол оснащен радиальными и осевыми подшипниками.
Тройной гидравлический тормоз расположен на наклонной, поворотной и поддерживающей осях.
Латунная червячная шестерня Японского производства обеспечивает повышенную износостойкость и точность наклона оси.
Совместим со всеми системами ЧПУ.
Преимущества поворотных столов TGR:
- Радиально — осевые подшипники могут выдерживать резку в горизонтальном и вертикальном положениях, обладают высокой динамической нагрузкой и высокой прочностью для тяжелой резки;
- Червячный вал выполнен из высокопрочной латуни по Японской формуле. Его предполагаемый срок эксплуатации в 2, 6 раз дольше чем у алюминия и бронзы. Устойчивость к истиранию высокорастягивающегося латуни: 25, 1 мг/см2 на 10 000 м, в то время как у алюминиевой бронзы 65, 7 мг/см2 на 10 000 м;
- Большой диаметр сквозного отверстия обеспечивает высокую жесткость, оптимизирует сверхмощную резку, обеспечивает больше места для настройки заготовки с преспособлениями.
- Водонепроницаемая конструкция с классом защиты IP65. Электронные узлы защищены герметичным уплотнительный кольцом.
Тип | Наклонно-поворотный стол |
---|---|
Диаметр стола | ø320 мм |
Диаметр центр. отверстия | Ø150мм |
Сквозное отверстие | Ø80 мм |
Высота центра | 310 мм |
Ширина Т – образного паза | 14Н7 мм |
Ширина ползуна | 18H7 |
Тип тормоза и усилие | Пневмат./ 0, 58 МПа |
Передаточное число | 3:00 |
Сила зажима | 140Н*м |
Макс. скорость рабочего стола | 33, 3/25 мин — 1 |
Разрешение | 0, 001 град |
Точность индексации | 15/50 сек |
Повторяемость | 4/8 сек |
Вес нетто | 489 кг (без серво двигателя) |
Допустимая нагрузка на стол | 200 кг, 100 кг с бабкой |
Допустимая нагрузка горизонтальная | — |
Допустимая нагрузка F | 1800 H |
Max нагрузка FL | 1750 H*m |
Допустимый крутящий момент | 55 Hм |
Производитель |
