Характеристики
- Тип тормоза/давление T, Мпа гидр/3,5
- Передаточное число T 1:120
- Ширина ползуна, мм 18
- Max нагрузка F, (Н) 18000
- Max нагрузка FL, (Н*м) 1750
- Max радиальная нагрузка FL, (Н*м) 1150
- Минимальная ед.изм., (° градусы) 0,001
- Допустимая нагрузка в горизонтальном положении, кг 200
Описание

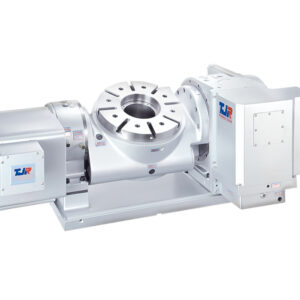

Наклонно-поворотный стол с ЧПУ TJR FHR-320 с гидравлическим тормозом.

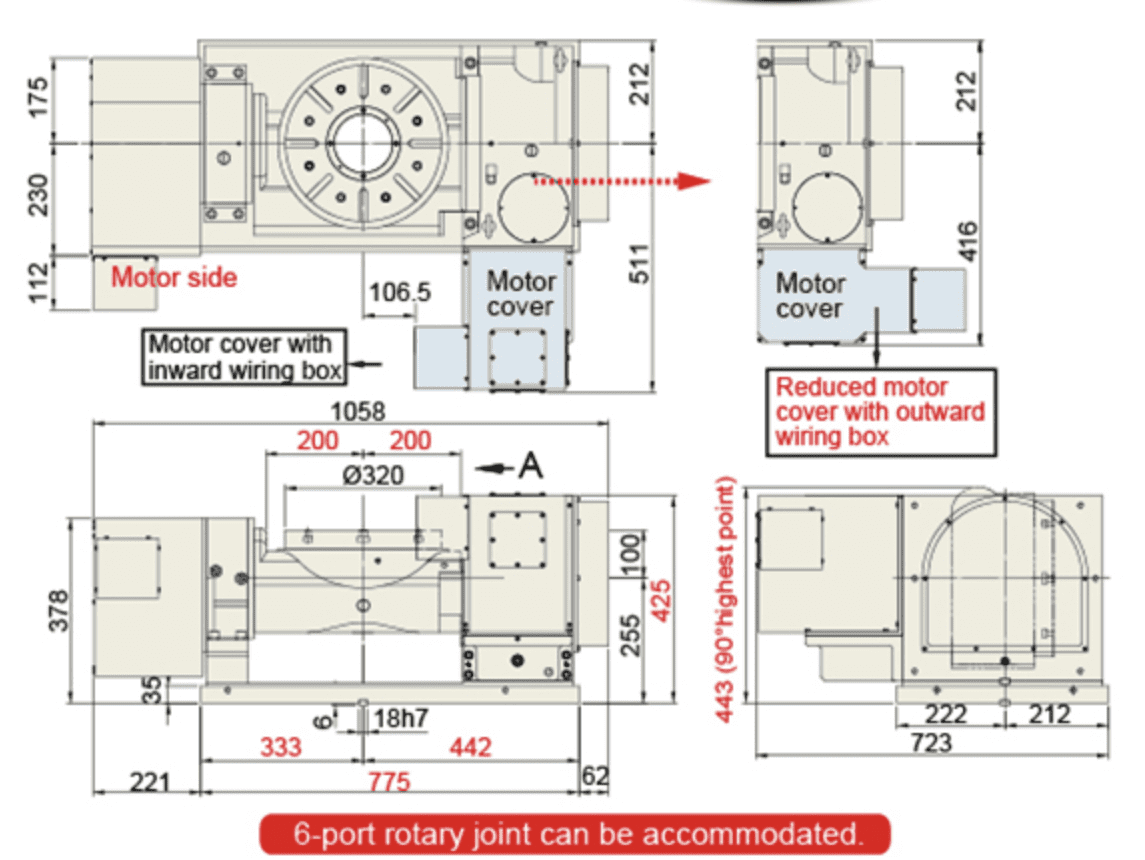

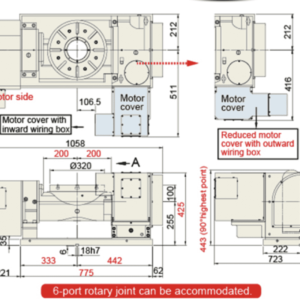

FHR(s)-320
Диаметр стола – Ø320, диаметр центрального отверстия – Ø150
Добавляет станку 4-ую и 5-ую оси одновременно.
Максимальный угол наклона ±100º
Стол оснащен радиальными и осевыми подшипниками.
Тройной гидравлический тормоз расположен на наклонной, поворотной и поддерживающей осях.
Латунная червячная шестерня Японского производства обеспечивает повышенную износостойкость и точность наклона оси.
Совместим со всеми системами ЧПУ.
Преимущества поворотных столов TJR:
Радиально – осевые подшипники могут выдерживать резку в горизонтальном и вертикальном положениях, обладают
высокой
динамической
нагрузкой
и
высокой
прочностью
для тяжелой резки;
Червячный вал выполнен из высокопрочной латуни по Японской формуле. Его предполагаемый срок эксплуатации в 2, 6 раз дольше чем у алюминия и бронзы. Устойчивость к истиранию высокорастягивающегося латуни: 25, 1 мг/см2 на 10 000 м, в то время как у алюминиевой бронзы 65, 7 мг/см2 на 10 000 м;
Б
Характеристики
- Тип тормоза/давление T, Мпа: гидр/3,5
- Передаточное число T: 1:120
- Ширина ползуна, мм: 18
- Max нагрузка F, (Н): 18000
- Max нагрузка FL, (Н*м): 1750
- Max радиальная нагрузка FL, (Н*м): 1150
- Минимальная ед.изм., (° градусы): 0,001
- Допустимая нагрузка в горизонтальном положении, кг: 200
- Диаметр центрального отверстия, мм: 120
- Передаточное число R: 1:120
- Макс. скорость стола R, об/мин: 25
- Высота центра стола, мм: 355
- Макс. скорость стола T, об/мин: 16,6
- Сила зажима R, Н*м: 1150
- Сила зажима T, Н*м: 1750
- Точность индексации R, сек: 15
- Точность индексации T, сек: 50
- Повторяемость R, сек: 6
- Повторяемость T, сек: 8
- Допустимая нагрузка в наклонном положении, кг: 150
- Тип тормоза/давление R, Мпа: гидр/3,5
- Ширина Т-образного паза, мм: 14
- Диаметр стола, мм: 320
- Крутящий момент, Нм: 800
- Диаметр сквозного отверстия, мм: 120
- Производитель: TJR
- Диаметр стола: 320 мм
- Диаметр центрального отверстия, (мм): 150мм
- Сквозное отверстие: 120 мм
- Высота центра: 355 мм
- Ширина Т – образного паза: 14Н7 мм
- Тип тормоза: Пневматический
- Ширина ползуна: 18H7
- Тип тормоза/давление, (Мпа): пневм/0.6
- Передаточное число: 3:00
- Сила зажима: 140Н*м
- Макс. скорость рабочего стола: 33 | 3 мин - 1
- Разрешение: 0 | 001 град
- Точность индексации: 15/50 сек
- Повторяемость: 4/8 сек
- Вес нетто: 470 кг (без серво двигателя)
- Допустимая нагрузка на стол: 200 кг | 150 кг с бабкой
- Допустимая нагрузка горизонтальная: -
- Допустимая нагрузка F: 1800 H
- Max нагрузка FL: 1750 H*m
- Допустимый крутящий момент: 80 Hм
