Характеристики
- Производитель TJR
- Крутящий момент, Нм 180
- Диаметр сквозного отверстия, мм 40
- Диаметр планшайбы, мм 210
- Высота центра стола, мм 210
- Ширина Т – образного паза 12Н7 мм
- Ширина Т-образного паза, мм 12
- Тип тормоза Пневматический
Описание

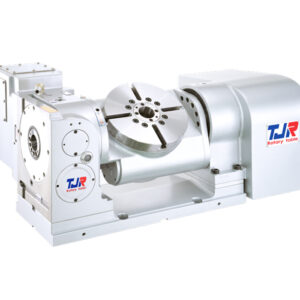

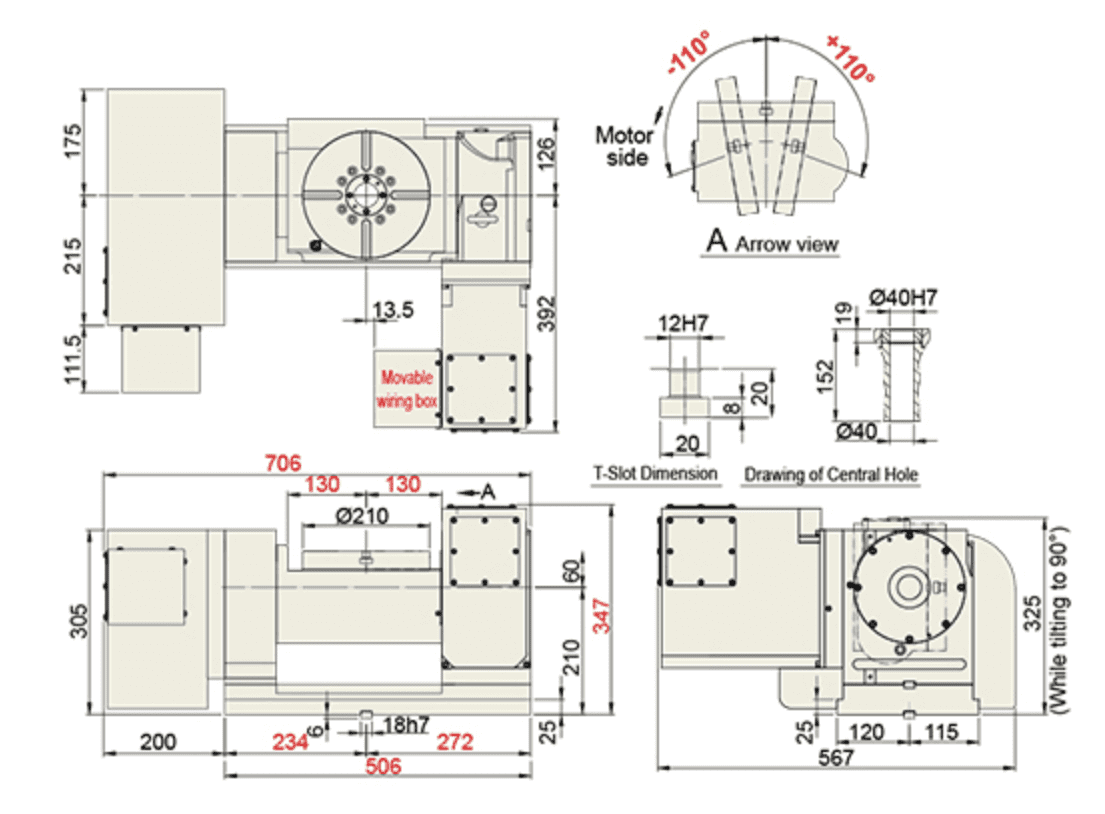

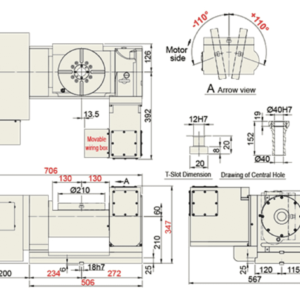

аклонно-поворотный стол с ЧПУ TJR FAR-210 с пневматическим тормозом.
FAR(s)-210
Диаметр стола – Ø210, диаметр центрального отверстия – Ø67
Добавляет станку 4-ую и 5-ую оси одновременно.
Угол вращения стола ±100º
Стол оснащен радиальными и осевыми подшипниками, а также пневматическим тормозом, в том числе и на опорной оси.
Латунная червячная шестерня Японского производства обеспечивает повышенную износостойкость и точность наклона оси.
Совместим со всеми системами ЧПУ.
Преимущества поворотных столов TJR:
Радиально – осевые подшипники могут выдерживать резку в горизонтальном и вертикальном положениях, обладают
высокой
динамической
нагрузкой
и
высокой
прочностью
для тяжелой резки;
Червячный вал выполнен из высокопрочной латуни по Японской формуле. Его предполагаемый срок эксплуатации в 2, 6 раз дольше чем у алюминия и бронзы. Устойчивость к истиранию высокорастягивающегося латуни: 25, 1 мг/см2 на 10 000 м, в то время как у алюминиевой бронзы 65, 7 мг/см2 на 10 000 м;
Большой
диаметр
сквозного
отверстия
Характеристики
- Производитель: TJR
- Крутящий момент, Нм: 180
- Диаметр сквозного отверстия, мм: 40
- Диаметр планшайбы, мм: 210
- Высота центра стола, мм: 210
- Ширина Т – образного паза: 12Н7 мм
- Ширина Т-образного паза, мм: 12
- Тип тормоза: Пневматический
- Ширина ползуна, мм: 18
- Max нагрузка F, (Н): 7500
- Ширина ползуна: 18H7
- Max нагрузка FL, (Н*м): 310 пневм/ 550 гидр
- Max радиальная нагрузка FL, (Н*м): 310
- Передаточное число: 2:30
- Минимальная ед.изм., (° градусы): 0,001
- Сила зажима: 140Н*м
- Макс. скорость рабочего стола: 44 | 4 мин - 1
- Допустимая нагрузка в горизонтальном положении, кг: 75
- Диаметр центрального отверстия, мм: 40
- Разрешение: 0 | 001 град
- Передаточное число R: 1:90
- Точность индексации: 20/50 сек
- Повторяемость: 4/8 сек
- Передаточное число T: 1:90
- Вес нетто: 153 кг (без серво двигателя)
- Макс. скорость стола R, об/мин: 33,3
- Макс. скорость стола T, об/мин: 33,3
- Допустимая нагрузка на стол: 75кг | 50 кг с бабкой
- Допустимая нагрузка горизонтальная: -
- Сила зажима R, Н*м: 310
- Сила зажима T, Н*м: 310 пневм/ 550 гидр
- Допустимая нагрузка F: 750 H
- Max нагрузка FL: 310/350 H*m
- Точность индексации R, сек: 20
- Допустимый крутящий момент: 18 Hм
- Точность индексации T, сек: 60
- Повторяемость R, сек: 6
- Повторяемость T, сек: 8
- Допустимая нагрузка в наклонном положении, кг: 50
- Тип тормоза/давление R, Мпа: пневм/0,6
- Тип тормоза/давление T, Мпа: пневм/0,6; гидр/3,5
- Расположение: Наклонное
