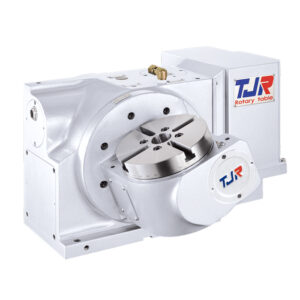

Наклонно-поворотный стол с ЧПУ TJR FAR-160SN ø160 мм


Характеристики
Тип

Наклонно-поворотный стол

Диаметр стола

ø160 мм

Диаметр центр. отверстия

Ø35H7*30 мм

Сквозное отверстие

Ø25 мм

Высота центра

230 мм

Ширина Т – образного паза

12Н7 мм

Ширина ползуна

18H7

Тип тормоза и усилие

Пневмат./ 0, 58 МПа

Передаточное число

3:00

Сила зажима

140Н*м

Макс. скорость рабочего стола

33, 3 мин — 1

Разрешение

0, 001 град

Точность индексации

50 сек

Повторяемость

8 сек

Вес нетто

116 кг (без серво двигателя)

Допустимая нагрузка на стол

25кг, 20 кг с бабкой

Допустимая нагрузка горизонтальная

Допустимая нагрузка F

600 H

Max нагрузка FL

250 H*m

Допустимый крутящий момент

9 Hм

Производитель

В заказе Перейти к заказу
Задать вопрос

Наклонно-поворотный стол с ЧПУ TJR FAR-160SN с пневматическим тормозом.

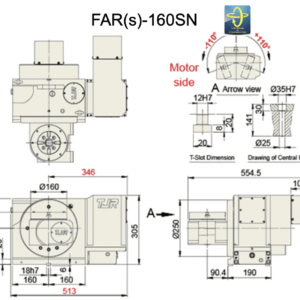

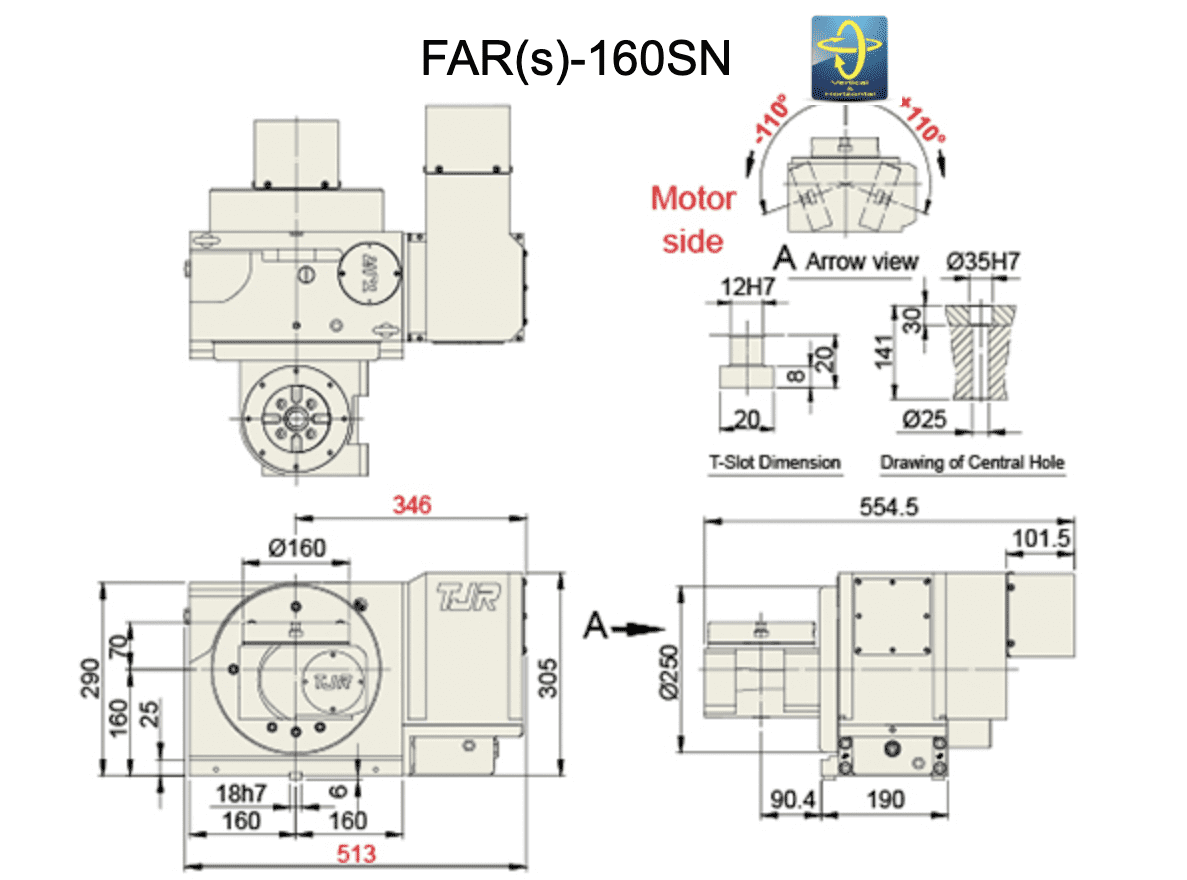

FAR(s)-160SN

Диаметр стола — Ø160, диаметр центрального отверстия — Ø35H7x30

Добавляет станку 4-ую и 5-ую оси одновременно.

Угол вращения стола ±100º

Стол оснащен радиальными и осевыми подшипниками с большим диаметром, обеспечивающим повышенную жесткость.

Тройной гидравлический тормоз расположен на наклонной, поворотной и поддерживающей осях.

Латунная червячная шестерня Японского производства обеспечивает повышенную износостойкость и точность наклона оси.

Совместим со всеми системами ЧПУ.

Преимущества поворотных столов TGR:

  • Радиально — осевые подшипники могут выдерживать резку в горизонтальном и вертикальном положениях, обладают высокой динамической нагрузкой и высокой прочностью для тяжелой резки;
  • Червячный вал выполнен из высокопрочной латуни по Японской формуле. Его предполагаемый срок эксплуатации в 2, 6 раз дольше чем у алюминия и бронзы. Устойчивость к истиранию высокорастягивающегося латуни: 25, 1 мг/см2 на 10 000 м, в то время как у алюминиевой бронзы 65, 7 мг/см2 на 10 000 м;
  • Большой диаметр сквозного отверстия обеспечивает высокую жесткость, оптимизирует сверхмощную резку, обеспечивает больше места для настройки заготовки с преспособлениями.
  • Водонепроницаемая конструкция с классом защиты IP65. Электронные узлы защищены герметичным уплотнительный кольцом.
Тип

Наклонно-поворотный стол

Диаметр стола

ø160 мм

Диаметр центр. отверстия

Ø35H7*30 мм

Сквозное отверстие

Ø25 мм

Высота центра

230 мм

Ширина Т – образного паза

12Н7 мм

Ширина ползуна

18H7

Тип тормоза и усилие

Пневмат./ 0, 58 МПа

Передаточное число

3:00

Сила зажима

140Н*м

Макс. скорость рабочего стола

33, 3 мин — 1

Разрешение

0, 001 град

Точность индексации

50 сек

Повторяемость

8 сек

Вес нетто

116 кг (без серво двигателя)

Допустимая нагрузка на стол

25кг, 20 кг с бабкой

Допустимая нагрузка горизонтальная

Допустимая нагрузка F

600 H

Max нагрузка FL

250 H*m

Допустимый крутящий момент

9 Hм

Производитель
