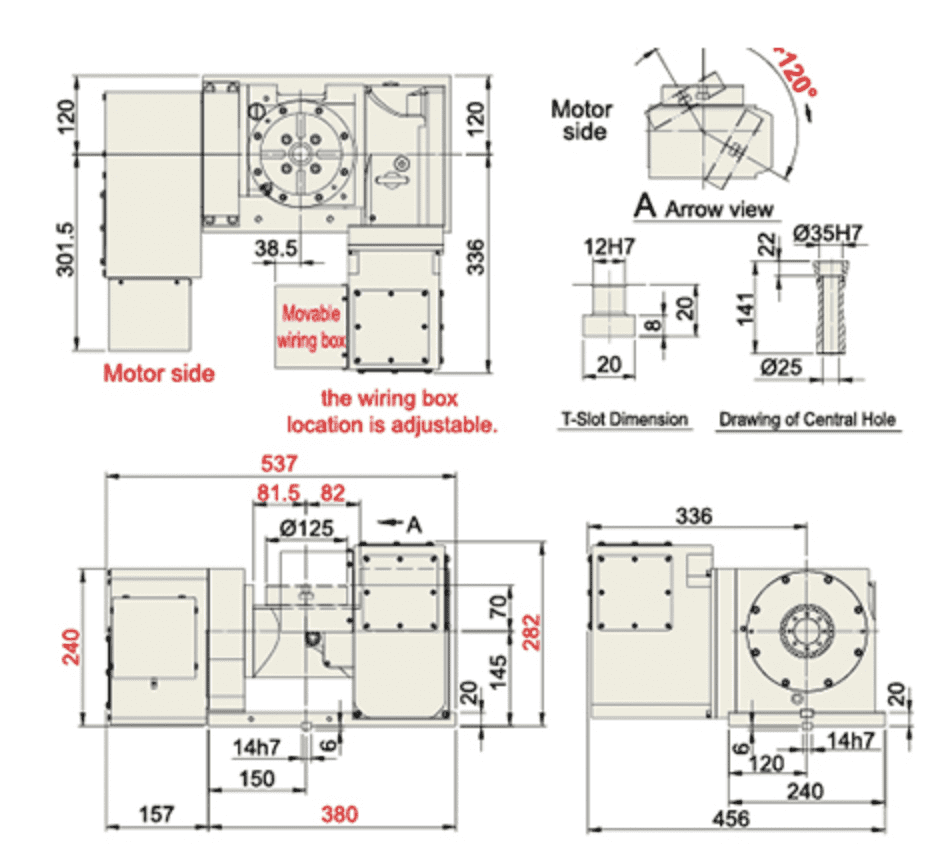

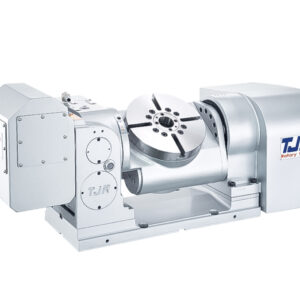

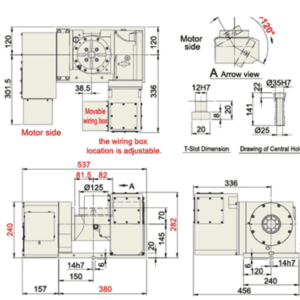

Наклонно-поворотный стол с ЧПУ TJR FAR-125/125B ø125 мм


Характеристики
Тип

Наклонно-поворотный стол

Диаметр стола

ø125 мм

Диаметр центр. отверстия

Ø35H7 мм

Сквозное отверстие

Ø25 мм

Высота центра

215 мм

Ширина Т – образного паза

12Н7 мм

Ширина ползуна

14H7

Тип тормоза и усилие

Пневмат./ 0, 58 МПа

Передаточное число

1:60/1:90

Сила зажима

140Н*м

Макс. скорость рабочего стола

83, 3/44, 4 мин — 1

Разрешение

0, 001 град

Точность индексации

83, 3/44, 4 сек

Повторяемость

4/8 сек

Вес нетто

97 кг (без серво двигателя)

Допустимая нагрузка на стол

50 кг, 35 кг с бабкой

Допустимая нагрузка горизонтальная

Допустимая нагрузка F

400 H

Max нагрузка FL

310 H*m

Допустимый крутящий момент

9 Hм

Производитель

В заказе Перейти к заказу
Задать вопрос

Наклонно-поворотный стол с ЧПУ TJR FAR-125/125B с пневматическим тормозом.

TJR FAR-125:125B



Диаметр стола — Ø125, диаметр центрального отверстия — Ø35H7

Добавляет станку 4-ую и 5-ую оси одновременно.

Угол вращения стола от -30º ~ +120º

Стол оснащен радиальными и осевыми подшипниками, а также пневматическим тормозом, в том числе и на опорной оси.

Латунная червячная шестерня Японского производства обеспечивает повышенную износостойкость и точность наклона оси.

Совместим со всеми системами ЧПУ.

Преимущества поворотных столов TGR:

  • Радиально — осевые подшипники могут выдерживать резку в горизонтальном и вертикальном положениях, обладают высокой динамической нагрузкой и высокой прочностью для тяжелой резки;
  • Червячный вал выполнен из высокопрочной латуни по Японской формуле. Его предполагаемый срок эксплуатации в 2, 6 раз дольше чем у алюминия и бронзы. Устойчивость к истиранию высокорастягивающегося латуни: 25, 1 мг/см2 на 10 000 м, в то время как у алюминиевой бронзы 65, 7 мг/см2 на 10 000 м;
  • Большой диаметр сквозного отверстия обеспечивает высокую жесткость, оптимизирует сверхмощную резку, обеспечивает больше места для настройки заготовки с преспособлениями.
  • Водонепроницаемая конструкция с классом защиты IP65. Электронные узлы защищены герметичным уплотнительный кольцом.
Тип

Наклонно-поворотный стол

Диаметр стола

ø125 мм

Диаметр центр. отверстия

Ø35H7 мм

Сквозное отверстие

Ø25 мм

Высота центра

215 мм

Ширина Т – образного паза

12Н7 мм

Ширина ползуна

14H7

Тип тормоза и усилие

Пневмат./ 0, 58 МПа

Передаточное число

1:60/1:90

Сила зажима

140Н*м

Макс. скорость рабочего стола

83, 3/44, 4 мин — 1

Разрешение

0, 001 град

Точность индексации

83, 3/44, 4 сек

Повторяемость

4/8 сек

Вес нетто

97 кг (без серво двигателя)

Допустимая нагрузка на стол

50 кг, 35 кг с бабкой

Допустимая нагрузка горизонтальная

Допустимая нагрузка F

400 H

Max нагрузка FL

310 H*m

Допустимый крутящий момент

9 Hм

Производитель
