Многошпиндельный стол c ЧПУ CNC-120-2W(3W)(4W)


Характеристики
Производитель

Тип

Многошпиндельный

Диаметр стола

ø120 мм

Ø сквозного отверстия

Ø30H7 мм

Высота стола горизонталь

115 мм

Ширина Т – образного паза

10H7 мм

Ширина ползуна

14H7 мм

Тип привода и давление

Пневматический / 0, 58

Макс. скорость стола мин-1

33, 3 мин-1

Повторяемость

4/8 сек

Сила зажима

12 Н*м

Передаточное число

1:60

Max нагрузка (вертикально)

6000 кг

Вес нетто (без серво двигателя)

84 кг

В заказе Перейти к заказу
Задать вопрос

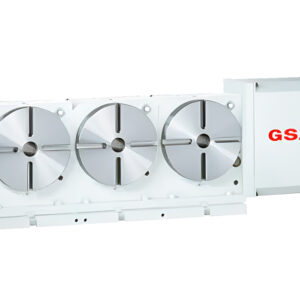

Многошпиндельный индексный поворотный стол c ЧПУ GSA CNC-120-2W(3W)(4W)

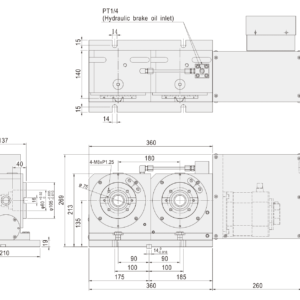

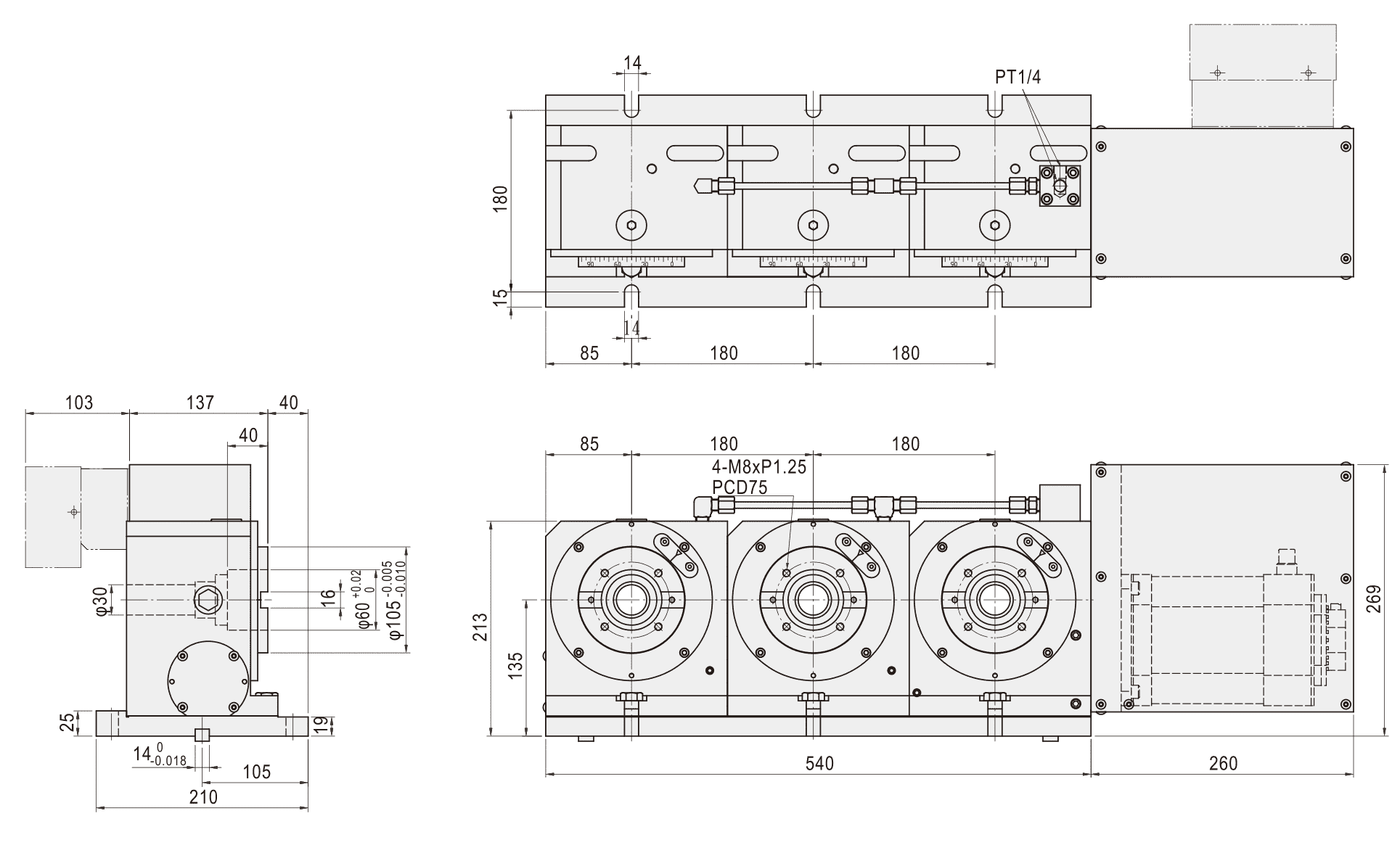

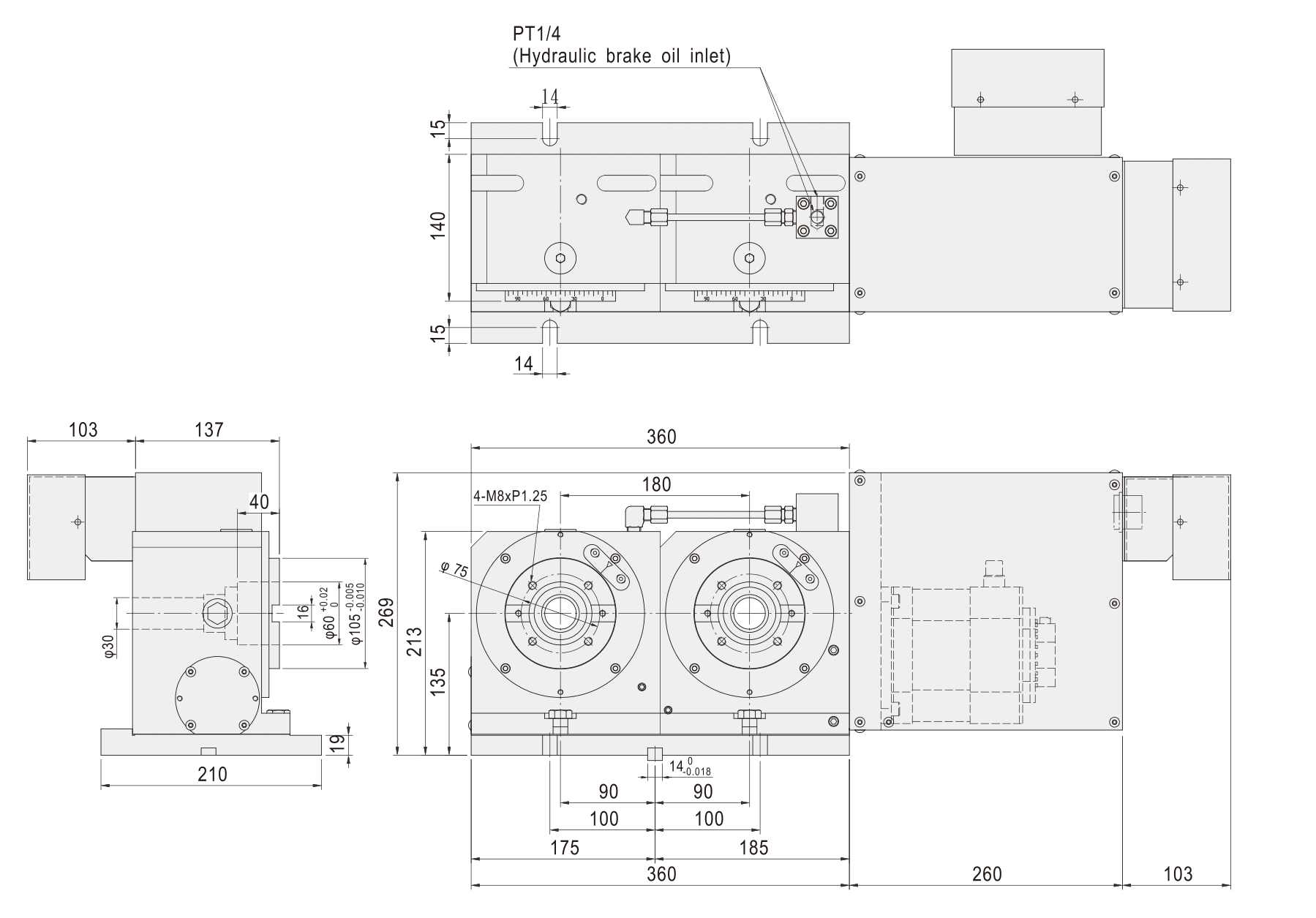

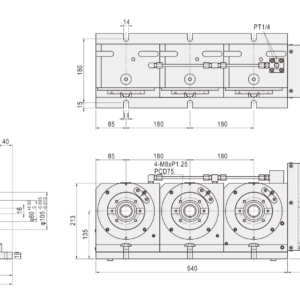

CNC-120R-2W(3W)(4W) 1

  • Диаметр рабочего стола Ø120, диаметр центрального отверстия 30H7;
  • Максимальная скорость стола 33.3 мин-1;
  • Кратное сокращение времени на обработку, благодаря нескольким рабочим столам;
  • Многоточечная пневматическая тормозная система обеспечивает усиленный момент зажима;
  • Совместим со всеми системами ЧПУ.

Преимущества поворотных столов GSA:

Двухзаходной червячный вал

✔️Обеспечивает повышенную сопротивляемость износу;

✔️Поверхностный контакт между червячным колесом и червячным валом может достигать 35%~45%;

✔️ Подходит для работ в тяжелых режимах.

Высокая точность индексации

✔️ Класс точности индексирования: 10 (сек.) при стандартных 15 сек;

✔️ Повторяемость: 4 (сек.);

✔️Соответствует международным стандартам ISO 230-2, благодаря чему подходит для аэрокосмической и военной промышленности.

Усиленная система планшайбы

✔️Усилие зажима больше в 2 ~ 3 раза по сравнению с другими брендами-производителями;

✔️ Система из нескольких тормозных дисков обеспечивает зажим с 4х сторон трения;

✔️ Крутящий момент 200 кг/м от пневматического источника 5 кг/ см2;

✔️ Повышенная прочность конструкции исключает вертикальное смещение оси во время вращения.

Усиленная система подшипников

✔️ Разработано ограничение с 3 сторон, которое поддерживает усилие больше, чем тот же размер поперечного роликового кольца (подшипника) более чем в 2 раза;

✔️ Двойные подшипники увеличивают рабочий диаметр кольца подшипника и подходят для тяжелой резки.

Класс точности муфт Хирта

Класс точности индексирования: ±3 (сек.);

✔️ Повторяемость: ±1 (сек.);

✔️ Пятно контакта поверхности зубов может достигать 90%.

Передаточное число

✔️ Высокоскоростные столы GSA соответствуют требованиям высокоскоростных станков с холостым ходом 60 м/мин;

✔️ Передаточное отношение 90: 1 может достигать 33 об / мин, при скорости двигателя: 3000 об / мин.

Производитель

Тип

Многошпиндельный

Диаметр стола

ø120 мм

Ø сквозного отверстия

Ø30H7 мм

Высота стола горизонталь

115 мм

Ширина Т – образного паза

10H7 мм

Ширина ползуна

14H7 мм

Тип привода и давление

Пневматический / 0, 58

Макс. скорость стола мин-1

33, 3 мин-1

Повторяемость

4/8 сек

Сила зажима

12 Н*м

Передаточное число

1:60

Max нагрузка (вертикально)

6000 кг

Вес нетто (без серво двигателя)

84 кг
