Характеристики
- Производитель GSA
- Тип Горизонтальный
- Диаметр стола 500 мм
- Диаметр центр. отверстия -
- сквозного отверстия 30H7 мм
- Высота стола горизонталь 310 мм
- Ширина Т – образного паза 14H7 мм
- Ширина ползуна -
Описание

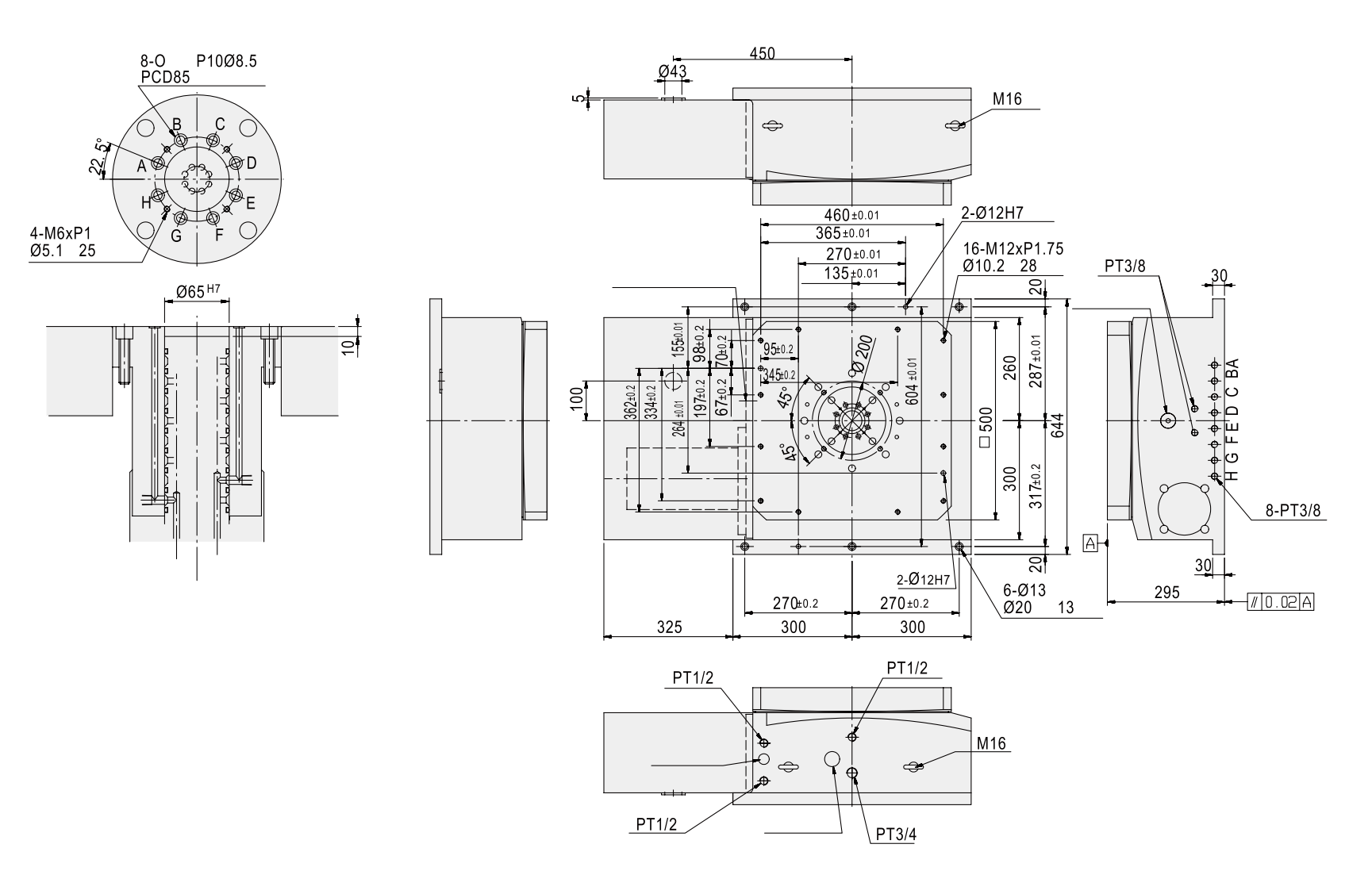

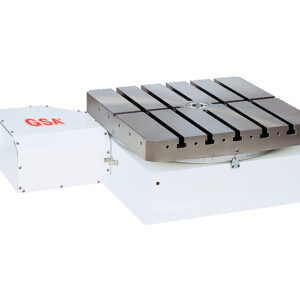

Горизонтальный поворотный стол c ЧПУ GSA HIT-500
- Размер рабочего стола 500 x 500, диаметр центрального отверстия 30H7;
- Максимальная скорость стола 15.7 мин-1 ;
- Подходит для горизонтальных обрабатывающих центров;
- Стол оснащен двойной мощной тормозной системой с большим размером зажимной поверхности, подходящей для тяжелой резки;
- Червячный вал из закаленной стали и сплава из бронзы обеспечивают долговременную точность индексации.
Преимущества поворотных столов GSA:
Высокая точность индексации
✔️ Класс точности индексирования: 10 (сек.) при стандартных 15 сек;
✔️ Повторяемость: 4 (сек.);
✔️Соответствует международным стандартам ISO 230-2, благодаря чему подходит для аэрокосмической и военной промышленности.
Усиленная система планшайбы
✔️Усилие зажима больше в 2 ~ 3 раза по сравнению с другими брендами-производителями;
✔️ Система из нескольких тормозных дисков обеспечивает зажим с 4х сторон трения;
✔️ Крутящий момент 200 кг/м от пневматического источника 5 кг/ см2;
✔️ Повышенная прочность конструкции исключает вертикальное смещение оси во время вращения.
Усиленная система подшипников
✔️ Разработано ограничение с 3 сторон, которое поддерживает усилие больше, чем тот же размер поперечного роликового кольца (подшипника) более чем в 2 раза;
✔️ Двойные подшипники увеличивают рабочий диаметр кольца подшипника и подходят для тяжелой резки.
Класс точности муфт Хирта
Класс точности индексирования: ±3 (сек.);
✔️ Повторяемость: ±1 (сек.);
✔️ Пятно контакта поверхности зубов может достигать 90%.
Передаточное число
✔️ Высокоскоростные столы GSA соответствуют требованиям высокоскоростных станков с холостым ходом 60 м/мин;
✔️ Передаточное отношение 90: 1 может достигать 33 об / мин, при скорости двигателя: 3000 об / мин.
Характеристики
- Производитель: GSA
- Тип: Горизонтальный
- Диаметр стола: 500 мм
- Диаметр центр. отверстия: -
- сквозного отверстия: 30H7 мм
- Высота стола горизонталь: 310 мм
- Ширина Т – образного паза: 14H7 мм
- Ширина ползуна: -
- Тип привода и давление: Пневматический / 0 | 58
- Передаточное число: 3:00
- Макс. скорость стола мин-1: 16 | 7 мин-1
- Допустимая нагрузка горизонт: 500 кг
- Допустимая нагрузка по вертикали: 500 кг
- Разрешение град.: 0.001 град.
- Повторяемость: -
- Допустимая нагрузка при зажиме F: -
- Допустимая нагрузка при зажиме F x L: -
- Точность индексации: 5 сек.
- Сила зажима: 3700 Н*м
- Вес нетто (без серво двигателя): 360 кг
