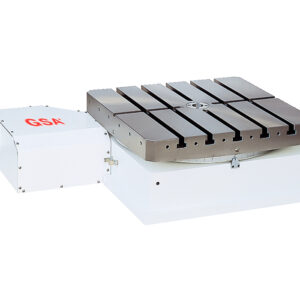

Горизонтальный стол c ЧПУ GSA HIT-400


Характеристики
Производитель

Тип

Горизонтальный

Диаметр стола

ø400 мм

Диаметр центр. отверстия

Ø сквозного отверстия

Ø30H7 мм

Высота стола горизонталь

310 мм

Ширина Т – образного паза

14H7 мм

Ширина ползуна

Тип привода и давление

Пневматический / 0, 58

Передаточное число

1:90

Макс. скорость стола мин-1

22, 2 мин-1

Допустимая нагрузка горизонт

500 кг

Допустимая нагрузка по вертикали

500 кг

Разрешение град.

0.001 град.

Повторяемость

Допустимая нагрузка при зажиме F

Допустимая нагрузка при зажиме F x L

Точность индексации

5 сек.

Сила зажима

3300 Н*м

Вес нетто (без серво двигателя)

325 кг

В заказе Перейти к заказу
Задать вопрос

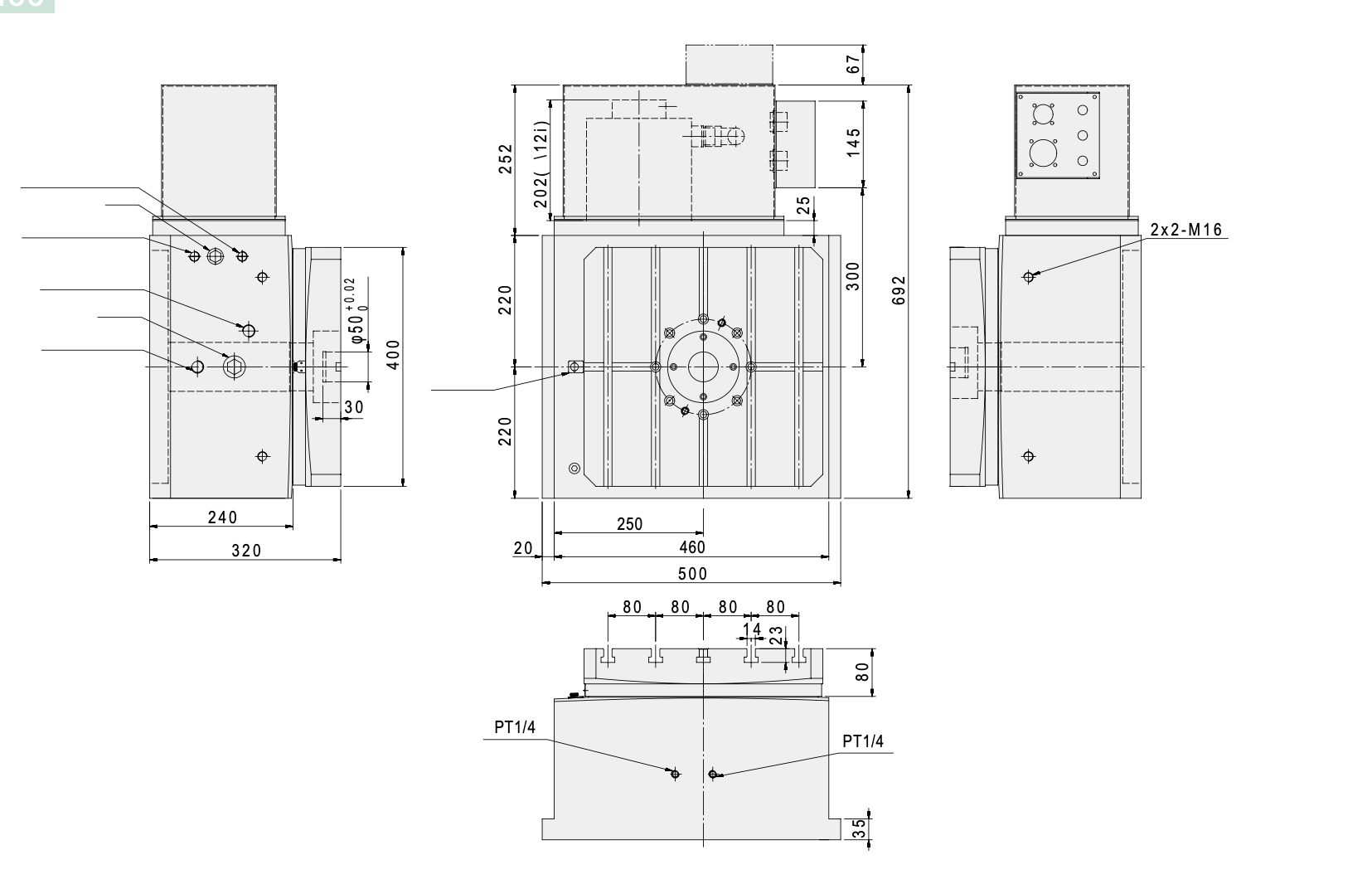

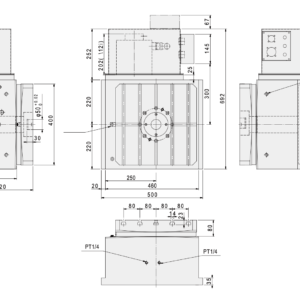

Горизонтальный поворотный стол c ЧПУ GSA HIT-400

HIT-400

  • Размер рабочего стола 400 x 400, диаметр центрального отверстия 30H7;
  • Максимальная скорость стола 22.2 мин-1 ;
  • Подходит для горизонтальных обрабатывающих центров;
  • Стол оснащен двойной мощной тормозной системой с большим размером зажимной поверхности, подходящей для тяжелой резки;
  • Червячный вал из закаленной стали и сплава из бронзы обеспечивают долговременную точность индексации.

Преимущества поворотных столов GSA:

Высокая точность индексации

✔️ Класс точности индексирования: 10 (сек.) при стандартных 15 сек;

✔️ Повторяемость: 4 (сек.);

✔️Соответствует международным стандартам ISO 230-2, благодаря чему подходит для аэрокосмической и военной промышленности.

Усиленная система планшайбы

✔️Усилие зажима больше в 2 ~ 3 раза по сравнению с другими брендами-производителями;

✔️ Система из нескольких тормозных дисков обеспечивает зажим с 4х сторон трения;

✔️ Крутящий момент 200 кг/м от пневматического источника 5 кг/ см2;

✔️ Повышенная прочность конструкции исключает вертикальное смещение оси во время вращения.

Усиленная система подшипников

✔️ Разработано ограничение с 3 сторон, которое поддерживает усилие больше, чем тот же размер поперечного роликового кольца (подшипника) более чем в 2 раза;

✔️ Двойные подшипники увеличивают рабочий диаметр кольца подшипника и подходят для тяжелой резки.

Класс точности муфт Хирта

Класс точности индексирования: ±3 (сек.);

✔️ Повторяемость: ±1 (сек.);

✔️ Пятно контакта поверхности зубов может достигать 90%.

Передаточное число

✔️ Высокоскоростные столы GSA соответствуют требованиям высокоскоростных станков с холостым ходом 60 м/мин;

✔️ Передаточное отношение 90: 1 может достигать 33 об / мин, при скорости двигателя: 3000 об / мин.

Производитель

Тип

Горизонтальный

Диаметр стола

ø400 мм

Диаметр центр. отверстия

Ø сквозного отверстия

Ø30H7 мм

Высота стола горизонталь

310 мм

Ширина Т – образного паза

14H7 мм

Ширина ползуна

Тип привода и давление

Пневматический / 0, 58

Передаточное число

1:90

Макс. скорость стола мин-1

22, 2 мин-1

Допустимая нагрузка горизонт

500 кг

Допустимая нагрузка по вертикали

500 кг

Разрешение град.

0.001 град.

Повторяемость

Допустимая нагрузка при зажиме F

Допустимая нагрузка при зажиме F x L

Точность индексации

5 сек.

Сила зажима

3300 Н*м

Вес нетто (без серво двигателя)

325 кг
