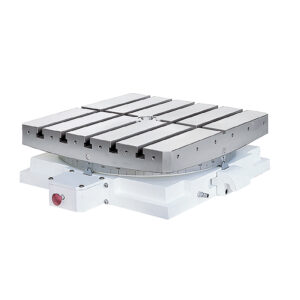

Горизонтальный стол c ЧПУ GSA GCT-800


Характеристики
Производитель

Тип

Горизонтальный

Диаметр стола

ø800 мм

ø центрального отверстия

60 мм

Высота стола горизонталь

280 мм

Ширина Т – образного паза

22 мм

Ширина ползуна

Тип привода и давление

Пневматический / 0, 58

Макс. скорость стола мин-1

Повторяемость

5 сек

Сила зажима

5400 Н*м

Вес нетто (без серво двигателя)

900 кг

Max нагрузка (вертикально)

4500 кг

В заказе Перейти к заказу
Задать вопрос

Горизонтальный поворотный стол c ЧПУ GSA GCT-800 с муфтой Хирта

GCT-301

  • Размер рабочего стола 800х800 мм, отверстие шпинделя ø60 мм;
  • Стол оснащен муфтой Хирта из 2 частей, обеспечивающей точность индексации + /- 3 сек и долгую эксплуатацию;
  • Корпус выполнен из высокопрочного чугуна FC-35, который служит долго без деформаций.

Преимущества поворотных столов GSA:

Высокая точность индексации

✔️ Класс точности индексирования: 10 (сек.) при стандартных 15 сек;

✔️ Повторяемость: 4 (сек.);

✔️Соответствует международным стандартам ISO 230-2, благодаря чему подходит для аэрокосмической и военной промышленности.

Усиленная система планшайбы

✔️Усилие зажима больше в 2 ~ 3 раза по сравнению с другими брендами-производителями;

✔️ Система из нескольких тормозных дисков обеспечивает зажим с 4х сторон трения;

✔️ Крутящий момент 200 кг/м от пневматического источника 5 кг/ см2;

✔️ Повышенная прочность конструкции исключает вертикальное смещение оси во время вращения.

Усиленная система подшипников

✔️ Разработано ограничение с 3 сторон, которое поддерживает усилие больше, чем тот же размер поперечного роликового кольца (подшипника) более чем в 2 раза;

✔️ Двойные подшипники увеличивают рабочий диаметр кольца подшипника и подходят для тяжелой резки.

Класс точности муфт Хирта

Класс точности индексирования: ±3 (сек.);

✔️ Повторяемость: ±1 (сек.);

✔️ Пятно контакта поверхности зубов может достигать 90%.

Передаточное число

✔️ Высокоскоростные столы GSA соответствуют требованиям высокоскоростных станков с холостым ходом 60 м/мин;

✔️ Передаточное отношение 90: 1 может достигать 33 об / мин, при скорости двигателя: 3000 об / мин.

Производитель

Тип

Горизонтальный

Диаметр стола

ø800 мм

ø центрального отверстия

60 мм

Высота стола горизонталь

280 мм

Ширина Т – образного паза

22 мм

Ширина ползуна

Тип привода и давление

Пневматический / 0, 58

Макс. скорость стола мин-1

Повторяемость

5 сек

Сила зажима

5400 Н*м

Вес нетто (без серво двигателя)

900 кг

Max нагрузка (вертикально)

4500 кг
