Характеристики
- Производитель GSA
- Ширина Т-образного паза, мм 14
- Размер стола ДхШ, мм 300х300
- Высота, мм 140
- Пневматический привод, Мпа 0,5~0,8
- Ширина Т – образного паза 14 мм
- Отв. шпинделя, мм 25
- Ход подъема стола и зажима вниз, мм 5
Описание

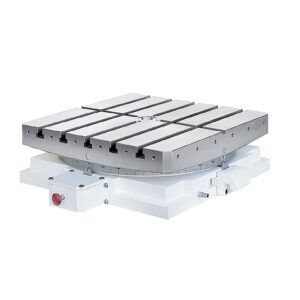

Горизонтальный поворотный стол c ЧПУ GSA GCT-301 с муфтой Хирта
Размер рабочего стола
300х300 мм
, отверстие шпинделя
ø
25 мм;
Стол оснащен муфтой Хирта из 2 частей, обеспечивающей точность индексации + /- 3 сек и долгую эксплуатацию;
Корпус выполнен из высокопрочного чугуна FC-35, который служит долго без деформаций.
Преимущества поворотных столов GSA:
Высокая точность индексации
✔️ Класс точности индексирования: 10 (сек.) при стандартных 15 сек;
✔️ Повторяемость: 4 (сек.);
✔️Соответствует международным стандартам ISO 230-2, благодаря чему подходит для аэрокосмической и военной промышленности.
Усиленная система планшайбы
✔️Усилие зажима больше в 2 ~ 3 раза по сравнению с другими брендами-производителями;
✔️ Система из нескольких тормозных дисков обеспечивает зажим с 4х сторон трения;
✔️ Крутящий момент 200 кг/м от пневматического источника 5 кг/ см2;
✔️ Повышенная прочность конструкции исключает вертикальное смещение оси во время вращения.
Усиленная система подшипников
✔️ Разработано ограничение с
Характеристики
- Производитель: GSA
- Ширина Т-образного паза, мм: 14
- Размер стола ДхШ, мм: 300х300
- Высота, мм: 140
- Пневматический привод, Мпа: 0,5~0,8
- Ширина Т – образного паза: 14 мм
- Отв. шпинделя, мм: 25
- Ход подъема стола и зажима вниз, мм: 5
- Тип тормоза: Пневматический
- Ширина ползуна: -
- Макс. теоретический вес нагрузки, кгс: 1200
- Тип тормоза/давление, (Мпа): пневм/0.55-0.7
- Допустимый вес груза, кг: 500
- Макс. скорость стола мин-1: 1 | 6 мин-1
- Вращение стола: По часовой и против часовой стрелке
- Повторяемость: 5 сек
- Расположение: Горизонтальное
- Сила зажима: -
- Вес нетто (без серво двигателя): 90 кг
- Max нагрузка (вертикально): 1200 кг
