Характеристики
- Производитель GSA
- Ширина Т-образного паза, мм 22
- Сила зажима, кг 8100
- Допустимый вес груза, кг 6000
- Макс. теоретический вес нагрузки, кгс 7000
- Ход подъема стола и зажима вниз, мм 8
- Отв. шпинделя, мм 80
- Пневматический привод, Мпа 0,5~0,8
Описание

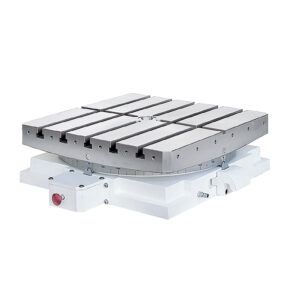

Горизонтальный поворотный стол c ЧПУ GSA GCT-1200 с муфтой Хирта

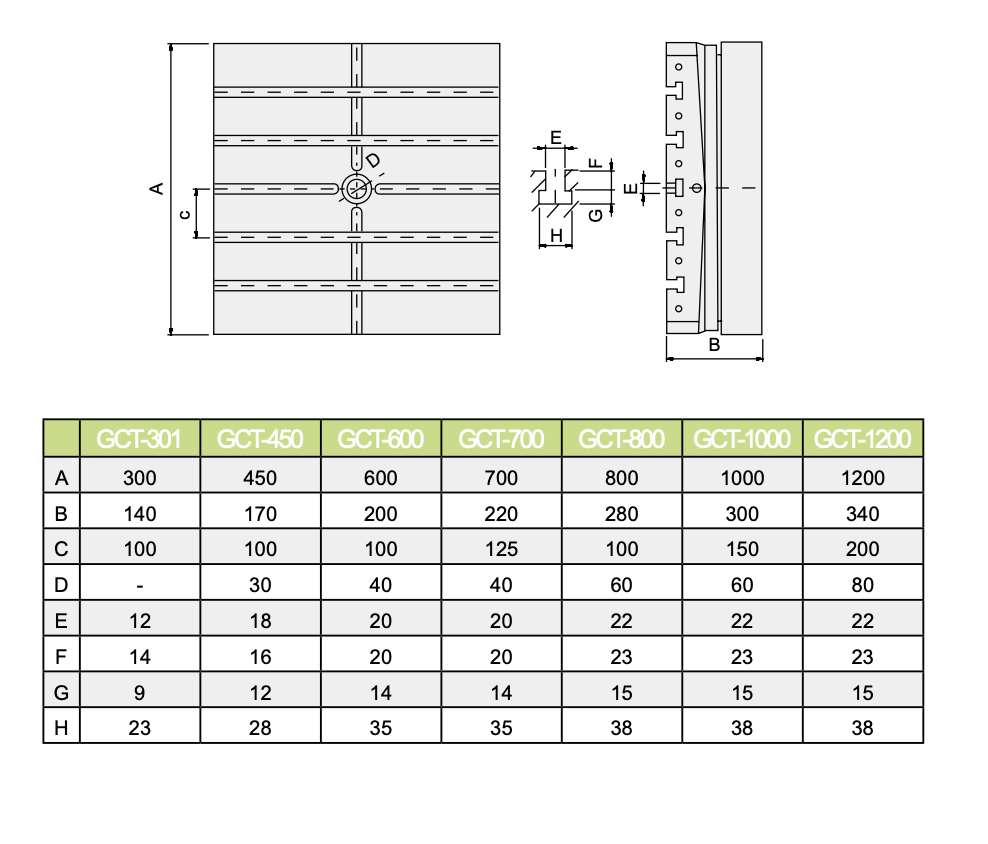

GCT-301
Размер рабочего стола
1200х1200 мм
, отверстие шпинделя
ø
80 мм;
Стол оснащен муфтой Хирта из 2 частей, обеспечивающей точность индексации + /- 3 сек и долгую эксплуатацию;
Корпус выполнен из высокопрочного чугуна FC-35, который служит долго без деформаций.
Преимущества поворотных столов GSA:
Высокая точность индексации
✔️ Класс точности индексирования: 10 (сек.) при стандартных 15 сек;
✔️ Повторяемость: 4 (сек.);
✔️Соответствует международным стандартам ISO 230-2, благодаря чему подходит для аэрокосмической и военной промышленности.
Усиленная система планшайбы
✔️Усилие зажима больше в 2 ~ 3 раза по сравнению с другими брендами-производителями;
✔️ Система из нескольких тормозных дисков обеспечивает зажим с 4х сторон трения;
✔️ Крутящий момент 200 кг/м от пневматического источника 5 кг/ см2;
✔️ Повышенная прочность конструкции исключает вертикальное смещение оси во время вращения.
Усиленная система подшипников
✔️ Разработано огран
Характеристики
- Производитель: GSA
- Ширина Т-образного паза, мм: 22
- Сила зажима, кг: 8100
- Допустимый вес груза, кг: 6000
- Макс. теоретический вес нагрузки, кгс: 7000
- Ход подъема стола и зажима вниз, мм: 8
- Отв. шпинделя, мм: 80
- Пневматический привод, Мпа: 0,5~0,8
- Высота, мм: 340
- Размер стола ДхШ, мм: 1200х1200
- Вращение стола: По часовой и против часовой стрелке
- Диаметр стола: 1200 мм
- центрального отверстия: 80 мм
- Высота стола горизонталь: 340 мм
- Ширина Т – образного паза: 22 мм
- Тип тормоза: Пневматический
- Ширина ползуна: -
- Тип тормоза/давление, (Мпа): пневм/0.6
- Макс. скорость стола мин-1: -
- Повторяемость: 8 сек
- Сила зажима: 8100 Н*м
- Вес нетто (без серво двигателя): 2000 кг
- Max нагрузка (вертикально): 6000 кг
