Характеристики
- Скорость вращения, об/мин 8000
- Изготовитель CHANDOX PRECISION INDUSTRIAL CO., LTD.
- A, мм 110
- B, мм 59
- F, мм 4
- H, мм 70.6
- J, мм 26
- K, мм 4-M10x1,5P
Описание

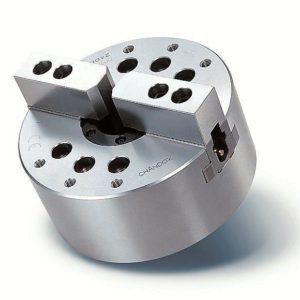

2-х кулачковый гидравлический высокоскоростной токарный патрон 110 мм серии OPT-204.
Поставляется с комплектом кулачков, ключом и крепежными винтами.
Используется при обработке деталей цилиндрической, прмоугольной, квадратной, трех и шестигранной формы.
Корпус изготовлен из стали
Характеристики
- Скорость вращения, об/мин: 8000
- Изготовитель: CHANDOX PRECISION INDUSTRIAL CO., LTD.
- A, мм: 110
- B, мм: 59
- F, мм: 4
- H, мм: 70.6
- J, мм: 26
- K, мм: 4-M10x1,5P
- M, мм: 14
- S, мм: 17.5
- X: 49.5
- Q: 23
- C (h6), мм: 85
- N max., мм: 23
- N min., мм: 20.3
- O max, мм: 11.5
- O min, мм: 6.7
- P max, мм: 3.5
- P min, мм: -6.5
- R, мм: 10
- T, мм: 2
- U, мм: M32x1,5P
- V, мм: 12
- W, мм: 24
- Диаметр сквозного отверстия, мм: 26
- Ход плунжера, мм: 10
- Ход кулачка, мм: 5.4
- Макс.сила тяги, кгс (кН): 920(9)
- Макс.сила захвата, кгс (кН): 1930(19)
- Макс.гидравлическое давление, кгс/см2 (кН): 15.5(1.5)
- Соответствующий цилиндр: P0928
- Диапазон зажима круглого прутка, мм: ø7~ø110
- Производитель: Chandox
- Диаметр патрона, in: 4"
- Материал: Сталь
- Тип кулачков: Накладные
- Тип патрона: Гидравлический
- Тип крепления: Тип 3 - сквозное (A1/A2)
- Конструкция патрона: Клинореечный
- Серия патрона: OPT
- Количество кулачков: 2
