Описание

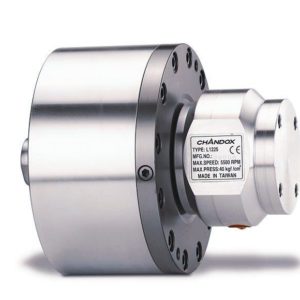

Цельнолитой поворотный гидравлический цилиндр Chandox L1225
Ход поршня — 25 мм, максимальная скорость — 5500 об/мин, резьба втягивающей трубы: M24x3P
Применяется в качестве привода для передачи тягового усилия на механический патрон токарного станка с ЧПУ.
Преимущества гидроцилиндра Chandox L1225:
- Высокая точность и надёжность обработки деталей;
- Имеет прочную и компактную конструкцию, которая обеспечивает долговечность и простоту в установке на станок;
- Обеспечивает высокую производительность благодаря возможности регулировки скорости и силы прессования;
- Подходит для установки на большинстве токарных станков с ЧПУ.

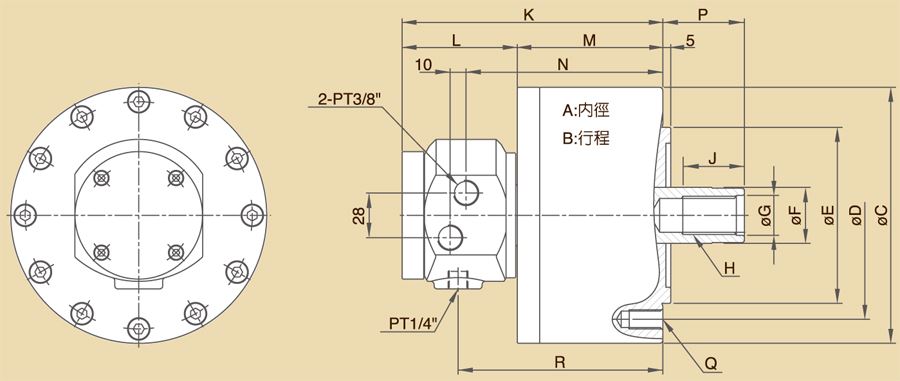

Характеристики
- M: 91
- A: 125
- B: 25
- C: 160
- D: 130
- E (h7): 110
- F: 35
- G (h8): 25
- H: M24×3P
- J (Внутренний ø отверстия): 45
- K: 163
- L: 72
- N: 123
- P max: 51
- P min: 26
- Q: 6-M12×1.75P
- R: 128
- Ход поршня, mm: 25
- Макс. оборотов/мин, r.p.m: 5500
- Момент инерции, kg x m2: 0.023
- Скорость утечки масла, l/min: 0.8
- Максимальное давление, kgf/cm2: 40
- Площадь поршня со стороны толкателя, cm2: 122
- Площадь поршня со стороны тяги, cm2: 113
- Макс. усилие эксплуатации (внутренняя сторона), kgf: 4500
- Макс. усилие эксплуатации (внешняя сторона), kgf: 4100
- Вес, кг: 8.1
- Производитель: Chandox
