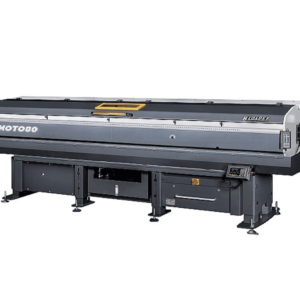

Барфидер (автомат подачи прутка) MOTO-80, 3,6 м

Автомат подачи прутка (барфидер) Barload MOTO-80 (длина 3,6 м) — это автоматическое периферийное устройство длинного гидродинамического типа (Hydrodynamic Bar Feeder) серии MOTO 80. Он разработан тайваньской компанией Barload Machine Co., Ltd. для автоматической поштучной загрузки и продвижения круглого, шестигранного или «черного» металлического проката диаметром до 80 мм в шпиндель токарного станка с ЧПУ.В процессе работы вращающийся пруток полностью погружен в масляный канал (гидродинамический эффект), что обеспечивает стабильное точение длинномерных заготовок на максимальной скорости вращения без биения.

Технические характеристики

• Тип устройства — гидродинамический пруткоподатчик длинного типа (Hydrodynamic Bar Feeder)
• Производитель — Barload
• Точная модель по каталогу — MOTO-80
• Диаметр обрабатываемого прутка — от 10 мм до 80 мм
• Внутренний диаметр направляющего канала — 81 мм
• Номинальная длина подаваемого прутка — 3800 мм
• Базовое исполнение станины по длине — 3,6 м
• Максимальная емкость накопительного магазина — 36 штук для прутка диаметром 10 мм
• Тип приводного механизма — сервомотор переменного тока (SERVO MOTOR)
• Система управления — промышленный контроллер Mitsubishi PLC со встроенной базой данных приводов
• Интерфейс оператора — выносная сенсорная панель (Fuzzy HMI) в комбинации с мобильным кнопочным пультом
• Рабочее давление пневматической системы — 6 кг/см² (0,6 МПа)
• Тип и марка применяемого масла — гидравлическое масло класс ISO VG68
• Объем масляного бака гидросистемы — 79 литров
• Потребляемая электрическая мощность — 2000 Вт
• Напряжение — трехфазное AC 220 В
• Частота тока питания — 50 Гц
• Диапазон регулировки высоты центра шпинделя — от 970 мм до 1250 мм

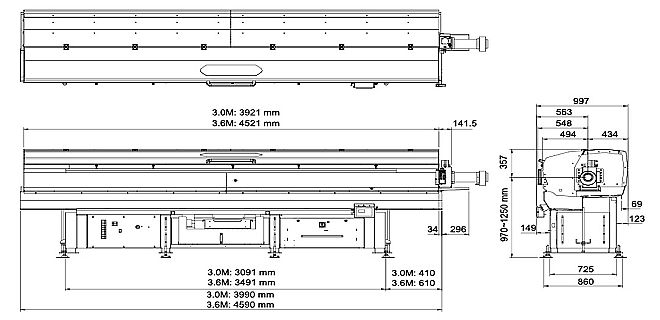

• Габаритная длина устройства в рабочем состоянии — 4521 мм
• Контур безопасности — полное соответствие европейским стандартам CE
• Масса устройства — 2500 кг
• Страна производства — Тайвань

Преимущества автомата подачи прутка MOTO-80, 3.6 м

• Гидродинамическая масляная подушка — во время обработки направляющий канал полностью заполняется гидравлическим маслом ISO VG68. Вращающийся пруток центрируется в масляном клине, что полностью поглощает радиальные вибрации и шум, позволяя вести высокоточную обработку длинных валов на предельных скоростях вращения шпинделя станка.
• Платформа управления Mitsubishi PLC — интеллектуальный контроллер обеспечивает точную синхронизацию координаты подачи, крутящего момента выталкивателя и скорости перемещения каретки с рабочими циклами токарного автомата в реальном времени.
• V-образная антивибрационная система (Anti-vibration System) — встроенные V-образные блоки автоматически настраиваются под текущий диаметр заготовки. Это исключает необходимость ручной замены механических люнетов при переналадке станка и экономит время

К какому оборудованию подходит

Токарно-револьверные станки имеющие сквозное отверстие в шпинделе и зажимном гидроцилиндре до 65–66 мм, включая серии станков Neway (NL20, NL32, NL40, NL50), а также аналогичные модели Doosan / DN Solutions Puma, Lynx, Hyundai Wia SE2200, Goodway, Саста.

Подключается по стандартному релейному контуру 24 В к платам ввода-вывода (I/O) любых современных систем ЧПУ (Fanuc, Siemens Sinumerik, Mitsubishi, GSK, Syntec)

«Задел» — официальный поставщик запасных частей, оснастки, дополнительного оборудования и режущего инструмента для фрезерных и токарных станков с ЧПУ. На собственном складе в городе Пермь — более 35 000 позиций в наличии. Мы стабильно работаем более 15 лет, а наши клиенты — более 7000 компаний в России и странах СНГ. Автоматы подачи прутка MOTO-80 доступны к заказу — уточните актуальное наличие, цену и срок поставки у наших специалистов.
