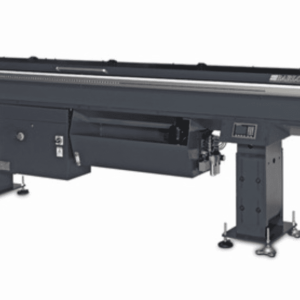

Барфидер (автомат подачи прутка) AUTO42, 2,5 м

Автомат подачи прутка (барфидер) Barload Auto (в исполнении 2.5м) — это длинный гидродинамический пруткоподатчик одноименной серии. Устройство разработано тайваньской компанией Barload для автоматической поштучной загрузки и продвижения круглого, шестигранного или «черного» проката в шпиндель токарных станков с фиксированной передней бабкой. В процессе подачи заготовка вращается внутри заполненного маслом герметичного канала, что обеспечивает скоростную обработку без вибраций.

Технические характеристики

• Тип устройства — гидродинамический пруткоподатчик длинного типа
• Производитель — Barload
• Базовое исполнение станины по длине — 2,5 метра
• Максимальная длина загружаемого прутка — 2700 мм
• Диапазон диаметров обрабатываемого прутка — от 5 мм до 42 мм в зависимости от выбранного канала
• Доступные размеры направляющих масляных каналов — 21, 27, 33, 37, 39, 43 мм
• Соответствующие диапазоны диаметров прутков — 5-20, 5-26, 5-32, 5-36, 5-38, 5-42 мм
• Вместимость накопительного лотка — 26 штук для прутка диаметром 10 мм
• Тип приводного механизма — сервомотор переменного тока
• Система управления — промышленный контроллер Delta PLC
• Интерфейс оператора — сенсорная панель Delta HMI со съемным кнопочным пультом
• Рабочее давление пневматической системы — 6 кг/см² (0,6 МПа)
• Тип применяемого масла — гидравлическое масло класса ISO VG68
• Объем масляного бака — 38 литров
• Потребляемая электрическая мощность — 810 Вт
• Напряжение — трехфазное AC 220 В
• Частота тока питания — 50 Гц
• Диапазон регулировки высоты центра шпинднля — от 900 мм до 1300 мм

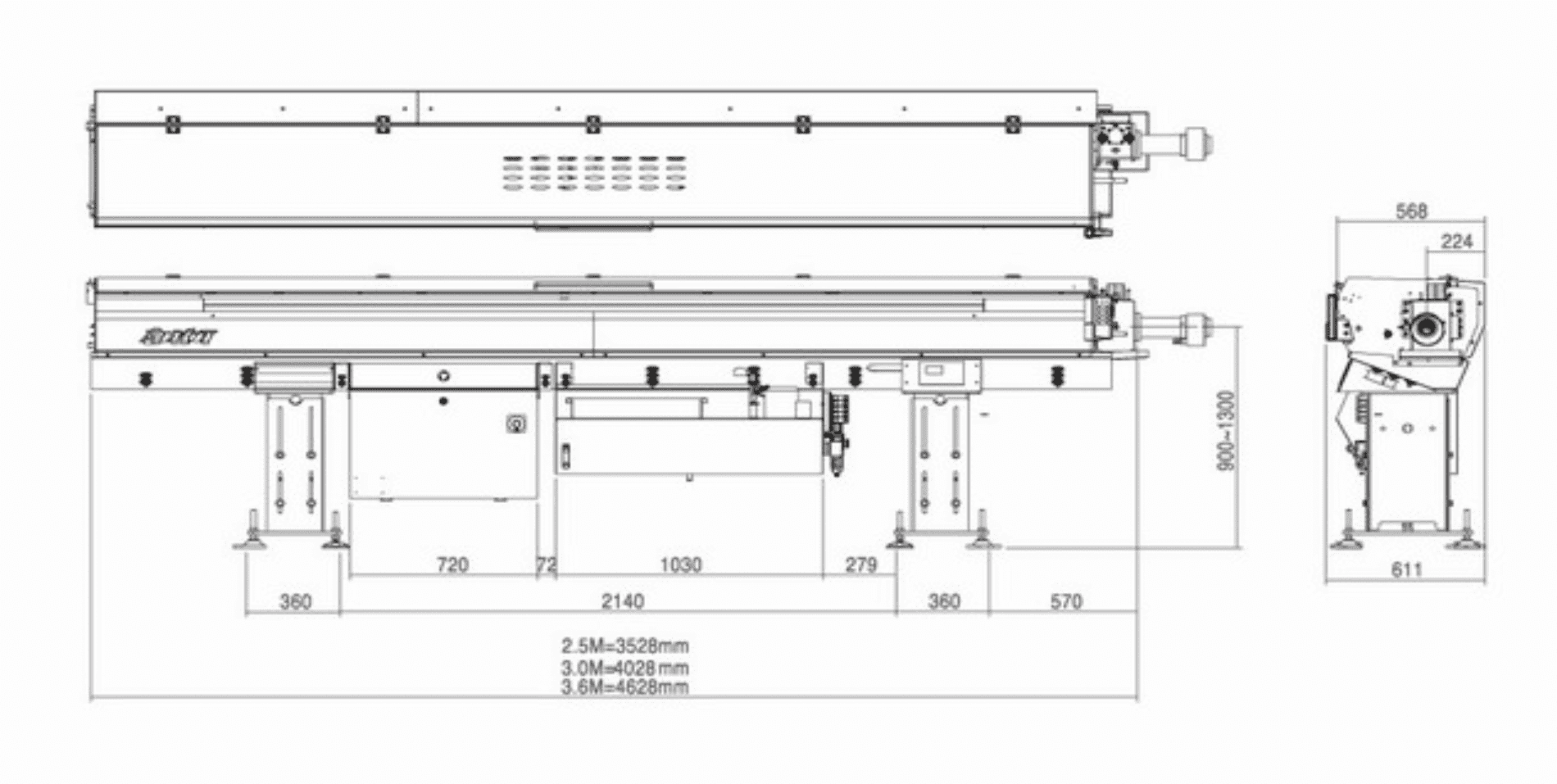

• Полная габаритная длина в рабочем положении — 3490 мм
• Ширина устройства по защитному кожуху — 671 мм
• Ширина опорного основания лап — 620 мм
• Контур безопасности — полное соответствие стандартам CE
• Масса устройства — 860 кг
• Страна производства — Тайвань

Преимущества автомата подачи прутка AUTO42, 2.5 м

• Гидродинамическое гашение вибраций
• Платформа управления на базе Delta PLC
• Интеллектуальный сенсорный экран Delta HMI
• Патентная система зажима без регулировки
• V-образный антивибрационный модуль
• Внешний LED-индикатор состояния
• Раздельный сбор остатков и масла

К какому оборудованию подходит

Токарно-револьверные станки имеющие сквозное отверстие в шпинделе и зажимном гидроцилиндре до 42–43 мм, включая серии станков Neway (NL20, NL32, NL40), а также аналогичные модели Doosan / DN Solutions Puma, Lynx, Hyundai Wia SE2200, Goodway, Саста.

Подключается по стандартному релейному контуру 24 В к платам ввода-вывода (I/O) любых современных систем ЧПУ, таких как Fanuc, Siemens Sinumerik и Mitsubishi.
