Описание

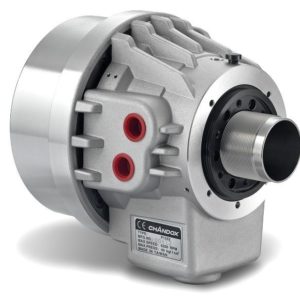

Высокоскоростной полый поворотный гидравлический цилиндр Chandox P1552
Диаметр поршня – 155 мм, максимальная скорость – 6200 об/мин, резьба втягивающей трубы: M58x1,5P
Применяется в качестве привода для передачи тягового усилия через втягивающую трубу к патрону токарного станка с ЧПУ.
Пруток/заготовка подается сквозь полый гидроцилиндр в шпиндельную трубу и далее в токарный патрон для последующей обработки.
Преимущества гидроцилиндра Chandox P1552:
- Может применяться для интенсивной эксплуатации благодаря высокой грузоподъемности и давлению;
- Имеет прочную и компактную конструкцию, которая обеспечивает долговечность и простоту в установке на станок;
- Обеспечивает высокую производительность благодаря быстрой смене заготовки;
- Подходит для установки на большинстве токарных станков с ЧПУ.

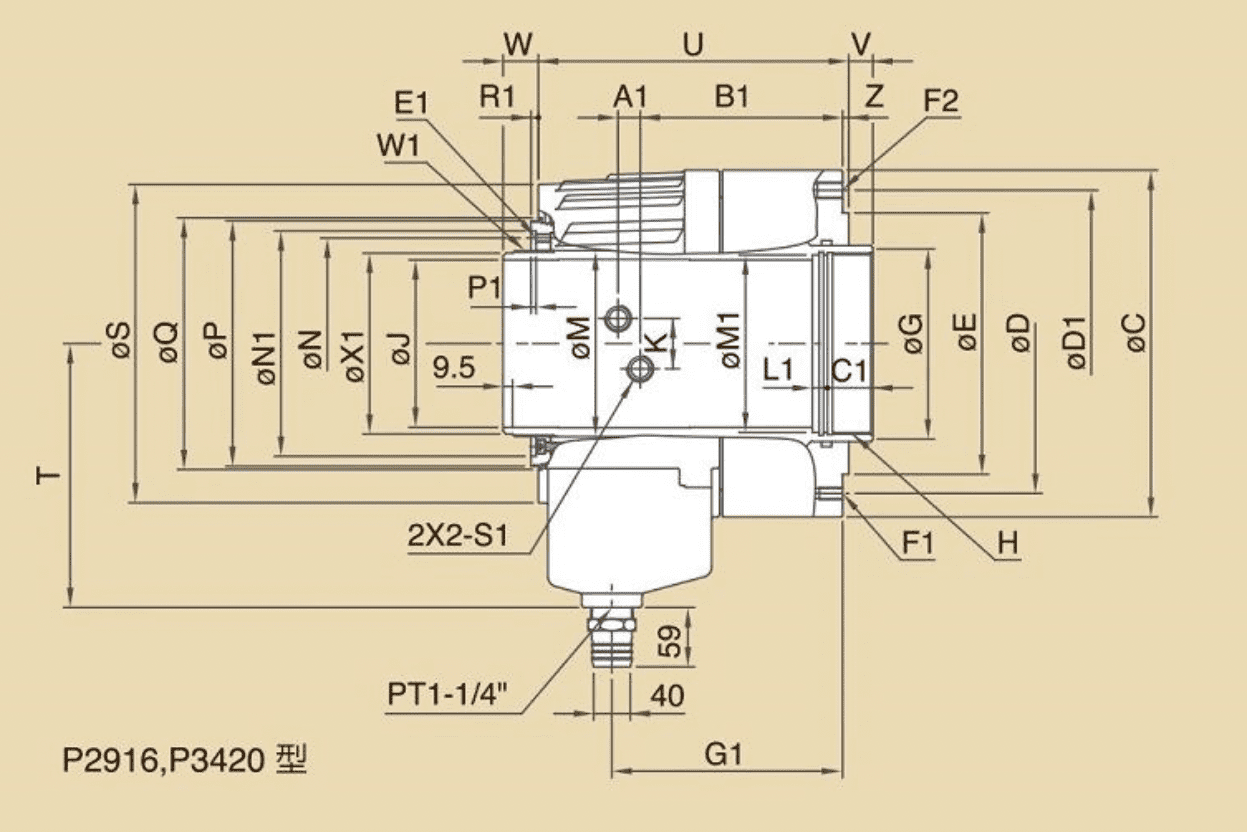

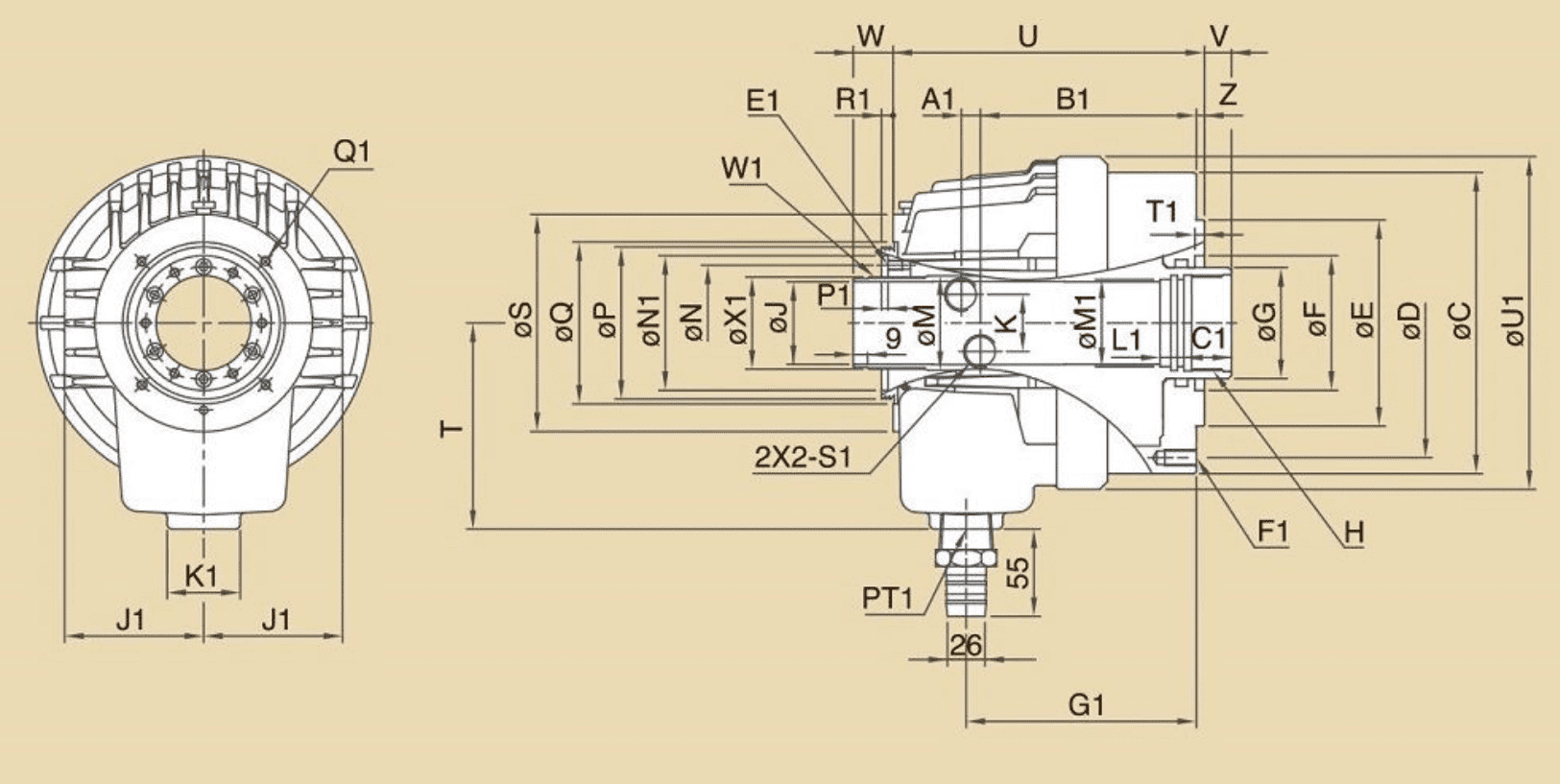

Характеристики
- G: 70
- A1: 12
- B1: 136
- C: 190
- C1: 30
- D: 170
- E (h7): 130
- E1: 6-M6x1P
- F: 85
- F1: 12-M10x1.5P
- G1: 145
- H: M60x2P
- J (Внутренний ø отверстия): 52
- J1: 52
- K: 36
- K1: 46
- L1: 15
- M: 59.6
- M1: 55
- N: 73
- N1: 85
- P: 96
- P1: 4
- Q: 102
- Q1: 4-M6x1P
- R1: 7
- S: 137
- S1: PT1/2
- T: 130
- T1: 6
- U: 196
- U1: 210
- V max: 17
- V min: -5
- W max: 47
- W1: M58x1.5P
- W min: 25
- X1: 56
- Z: 5
- Макс. усилие эксплуатации (внешняя сторона), kgf: 5500
- Макс. оборотов/мин, r.p.m: 6200
- Диаметр поршня, mm: 155
- Резьба втягивающей трубы: M60x2P
- Момент инерции, kg x m2: 0.053
- Скорость утечки масла, l/min: 3.9
- Максимальное давление, kgf/cm2: 40
- Площадь поршня со стороны тяги, cm2: 150
- Макс. усилие эксплуатации (внутренняя сторона), kgf: 5900
- Вес, кг: 17.3
- Производитель: Chandox
