Характеристики
- Производитель Pingyuan
- Высота центра, мм 80
- L, мм 997
- Угол поворота шпинделя от его горизонтального положения (вверх) ≤ 90°
- A, мм 139
- Горизонтальное положение (вниз) ≤ 6°
- B, мм 14
- Угол вращения шпинделя для одного полного оборота делительной рукоятки 9° (540 градусов | по 1' на каждый)
Описание

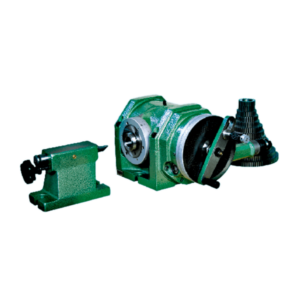

В комплект входит:
● Делительная головка
● Задняя бабка
● Гитары для шестерен (большая и малая)
● Сменные зубчатые колеса (12 шт)
● Люнет
● Центр
● Поводок
● Делительный диск
● Фланец
● Трехкулачковый патрон
● Планшайба
● Техническая документация

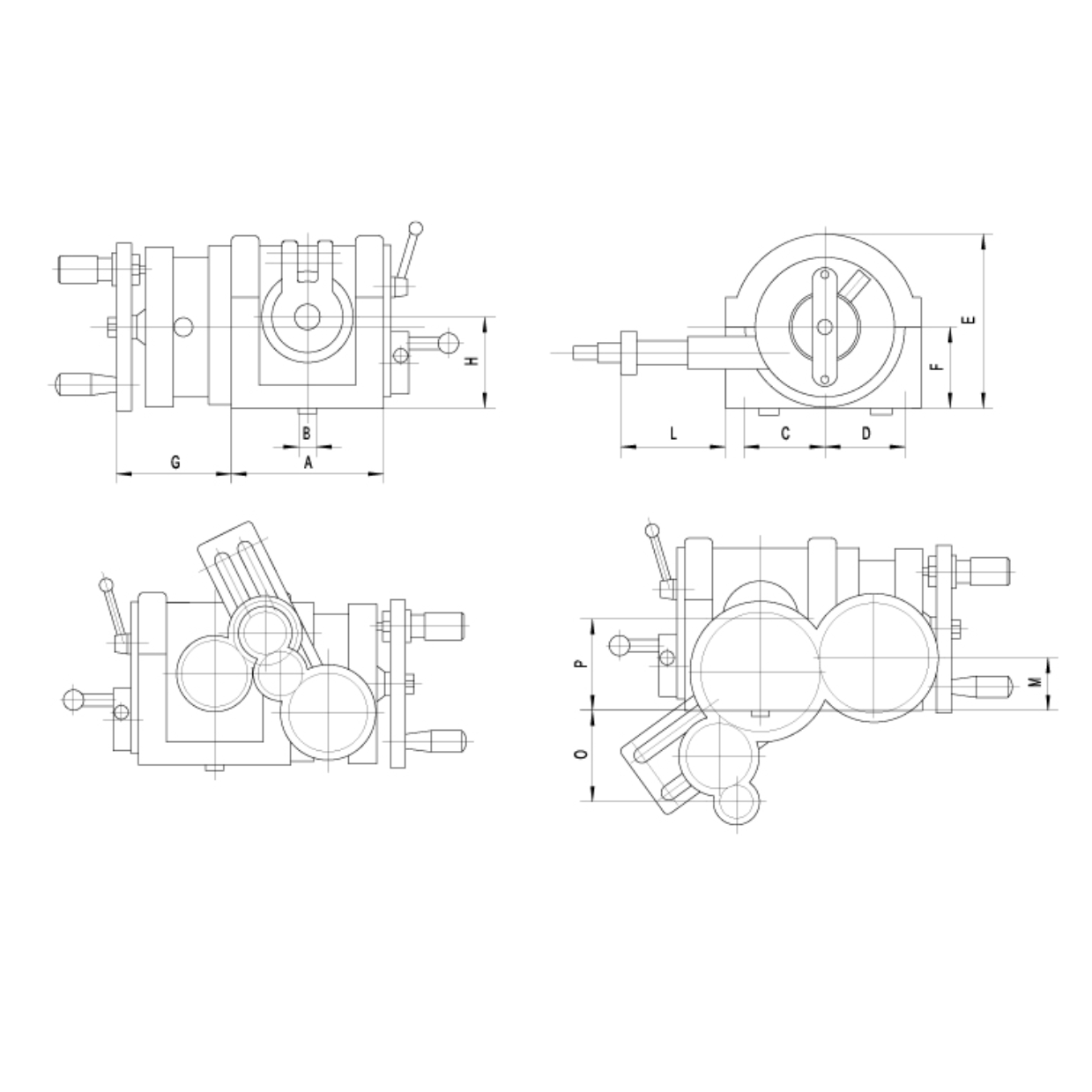

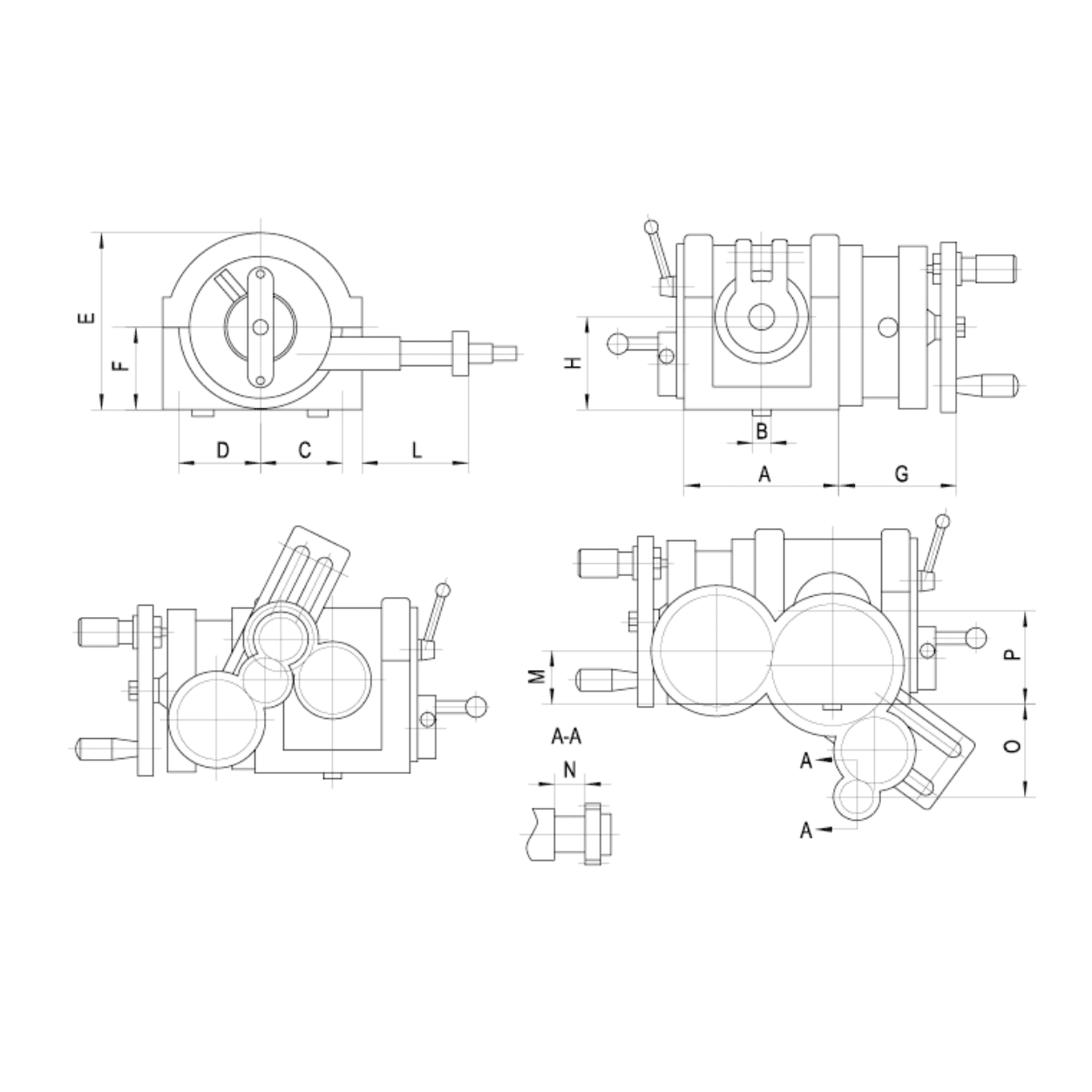

Характеристики
- Производитель: Pingyuan
- Высота центра, мм: 80
- L, мм: 997
- Угол поворота шпинделя от его горизонтального положения (вверх): ≤ 90°
- A, мм: 139
- Горизонтальное положение (вниз): ≤ 6°
- B, мм: 14
- Угол вращения шпинделя для одного полного оборота делительной рукоятки: 9° (540 градусов | по 1' на каждый)
- C, мм: 77
- Минимальное значение верньера: 10"
- E, мм: 147
- Передаточное число червячной передачи: 1:40
- F, мм: 77
- Конус шпиндельного отверстия: MT3
- G, мм: 98
- Ширина установочного ключа: 14 мм
- H, мм: 80
- Диаметр короткого конуса носа шпинделя для фланца, мм: Ø36.541
- M, мм: 43
- D, мм: 73
- N, мм: 30
- Количество отверстий на индексационной пластине B: 46 | 47 | 49 | 51.53 | 54 | 57 | 58 | 59 | 62 | 66
- Переключаемая шестерня, модуль: 1 | 5
- P, мм: 80
- O, мм: 60
- Переключаемая шестерня, количество зубьев: 25 | 30 | 35 | 40 | 50 | 55 | 60 | 70 | 80 | 90 | 100
- Высота центра, мм: 80
- Ошибка индивидуальной индексации шпинделя за один полный оборот делительной рукоятки: 60"
- Кумулятивная ошибка на любой 1/4 окружности шпинделя: ± 1'
- Угол подъема шпинделя от его горизонтального положения: ≤ 90°
- Угол опускания шпинделя вниз: ≤ 6°
- Максимальная нагрузка, кг: 80
- Угол вращения шпинделя при одном полном обороте рукоятки установоч. штифта: 9°
- Вес нетто, кг: 36
- Цена деления нониуса: 10"
- Вес брутто, кг: 45
- Передаточное число червячной передачи: 1:40
- A: 139
- Конус Морзе шпиндельного отверстия: МТ3
- B: 14
- C: 77
- Ширина шпонки, мм: 14
- D: 73
- Диаметр монтажного фланца (размер под шпиндель станка): 36.54
- Количество отверстий в делительном диске 1: 24, 25, 28, 30, 34, 37, 38, 39, 41, 42, 43
- E: 147
- F: 77
- Количество отверстий в делительном диске 2: 46, 47, 49, 51, 53, 54, 57, 58, 59, 62, 66
- Модуль сменных шестерней: 1.5
- G: 98
- Количество шестерёнок 12: 25, 30, 35, 40, 50, 55, 60, 70, 80, 90, 100
- H: 80
- L: 106
- Суммарная ошибка на каждой четверти шпинделя: ±1"
- Габариты в упаковке (ДхШхВ): 542x403x220
- M: 43
- N: 30
- O: 60
- P: 80
