Характеристики
- Изготовитель AUTO-STRONG
- Производитель Chandox
- L, мм 11
- Скорость вращения, об/мин 2000
- B (мм) 76
- A, мм 193
- B, мм 76
- C (мм) 155
Описание

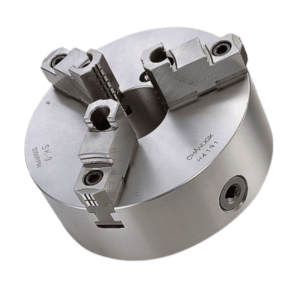

3-х кулачковый токарный патрон 193 мм серии SK-07 высокоскоростной спиральный.
Тип посадки 1: цилиндрический по ГОСТ 3889-90, для закрепления корпуса патрона на шпиндель необходим переходной фланец.
Поставляется с комплектом цельных кулачков, который включает в себя 3 прямых кулачка и 3 обратных.
Предназначается для зажима цилиндрических, трех- и шестигранных заготовок или деталей в токарном станке.
Корпус изготовлен из литейного чугуна
Характеристики
- Изготовитель: AUTO-STRONG
- Производитель: Chandox
- L, мм: 11
- Скорость вращения, об/мин: 2000
- B (мм): 76
- A, мм: 193
- B, мм: 76
- C (мм): 155
- D(мм): 172
- C, мм: 155
- E, мм: 58
- E(мм): 58
- F, мм: 5
- F(мм): 5
- G, мм: 3-M10x1.5P
- G(мм): 3-M10×1.5P
- H, мм: 82
- H(мм): 82
- J, мм: 28
- J(мм): 28
- K, мм: 43
- K(мм): 43
- L(мм): 11
- D, мм: 172
- Макс.скорость об./мин (мин -1 ): 2000
- Макс.диаметр зажима: ø8-ø180
- Макс. Диаметр зажима: ø8-ø180
- Макс.диаметр на разжим: ø62-ø170
- Макс. Диаметр на разжим: ø62-ø170
- Вес, (кг): 12 | 8
- Производитель: Chandox
