Характеристики
- Производитель:Renishaw
- Класс защиты IPX8
- Направление измерений ±X, ±Y, +Z
- Рабочая температура От +5 °C до +55 °C
- Однонаправленная повторяемость (2σ), мкм 1,00 мкм
- Расстояние приема/отправки оптического сигнала, м ≤ 6
- Способ передачи сигнала Передача оптического сигнала инфракрасного диапазона в пределах 360° (модулированного или обычного)
- Объект измерения Деталь
- Рекомендуемые щупы Керамические, длиной от 50 до 150 мм
Описание

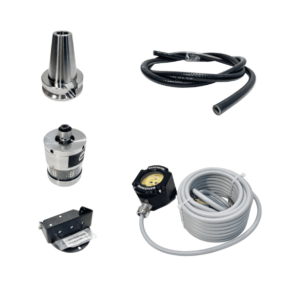

Беспроводная оптическая система измерения детали Renishaw OMP60 — это высокоточный станочный контактный 3D-датчик (измерительный щуп), использующий инфракрасный (ИК) канал передачи данных для автоматизации средних и крупных фрезерных обрабатывающих центров. Устройство предназначено для автоматического определения нулевых точек заготовок, контроля межосевых расстояний, диаметров отверстий и проведения выходного контроля геометрии готовых изделий непосредственно в шпинделе станка. Датчик работает по традиционному кинематическому триггерному принципу, регистрируя отклонение измерительного стилуса при контакте с поверхностью и транслируя высокоскоростной сигнал на оптический приемник. Внедрение OMP60 исключает субъективные ошибки оператора при ручной привязке деталей, сокращает вспомогательное время наладки до 90% и предотвращает обработку заготовок с некорректными припусками.
Преимущества системы измерения детали OMP60
- Абсолютная невосприимчивость к радиочастотным помехам
- Широкоугольное круговое ИК-окно передачи
- Полная совместимость со стандартными оправками
- Высокая энергоэффективность системы
Технические характеристики
- Тип устройства — беспроводной контактный датчик (щуп) измерения детали с оптической ИК-передачей данных для ЧПУ
- Официальный производитель — Renishaw plc (Великобритания)
- Заводская серия линейки — OMP60 Touch Trigger Optical Part Probe
- Конструктивное исполнение — цилиндрический моноблочный корпус диаметром 63 мм со встроенным круговым ИК-окном приемопередатчика
- Направление измерения (3D-определение) — по 5 направлениям (ось ±X, ось ±Y, ось +Z)
- Канал беспроводной связи — модулированное инфракрасный излучение с защитой от цехового освещения
- Угол распространения ИК-сигнала — 360 градусов вокруг оси датчика, до 90 градусов по вертикали
- Дальность устойчивой оптической связи — до 6 метров (в зоне прямой видимости приемника)
- Рекомендуемые измерительные щупы — жесткие стилусы Renishaw с резьбовым соединением М4
- Усилие срабатывания триггера в плоскости XY — 0,75–1,4 Н
- Усилие срабатывания триггера по оси Z — 5,2 Н
- Повторяемость срабатывания (со стандартным стилусом длиной 50 мм) — 1,0 мкм (2 Sigma)
- Предельно безопасное отклонение стилуса по осям XY — ±18 градусов
- Предельно безопасный ход стилуса по оси Z — 11 мм
- Тип сопрягаемого оптического приемника — специализированные ИК-приемники Renishaw OMM-2, OSI / OMM-2 с технологией OTT
- Степень защиты корпуса оболочки — IP68 (полная пыленепроницаемость и герметичность при непрерывном заливании СОЖ)
- Тип элементов питания — две литиевые батареи типа AA (3,6 В) или щелочные батареи
- Диапазон рабочих температур в камере станка — от +5°C до +50°C
- Масса датчика (без установочного хвостовика) — около 0,86 кг
- Страна производства — Великобритания (Made in UK)
К какому оборудованию подходит
Вертикально-фрезерные обрабатывающие центры средней и крупной группы: Neway серий VM/VMC, Doosan / DN Solutions серии DNM (4500, 5700, 6700), Haas VF-2 / VF-3 / VF-4 / VF-6, Okuma Genos M, Mazak VCN, Hyundai Wia F500/F650.
«Задел» – официальный поставщик запасных частей, оснастки, дополнительного оборудования и режущего инструмента для фрезерных и токарных станков с ЧПУ. На собственном складе в городе Пермь – более 35 000 позиций в наличии. Мы стабильно работаем более 15 лет, а наши клиенты – более 7000 компаний в России и странах СНГ. Системы измерения детали OMP60 Renishaw доступны к заказу – уточните актуальное наличие, цену и срок поставки у наших специалистов.
Характеристики
- Производитель:Renishaw
- Класс защиты: IPX8
- Направление измерений: ±X, ±Y, +Z
- Рабочая температура: От +5 °C до +55 °C
- Однонаправленная повторяемость (2σ), мкм: 1,00 мкм
- Расстояние приема/отправки оптического сигнала, м: ≤ 6
- Способ передачи сигнала: Передача оптического сигнала инфракрасного диапазона в пределах 360° (модулированного или обычного)
- Объект измерения: Деталь
- Рекомендуемые щупы: Керамические, длиной от 50 до 150 мм
- Режимы включения/выключения: Оптич.вкл.-Оптич.выкл.;Оптич.вкл.-Выкл. по таймеру;Вкл.от выкл-ля на хв-ке-Выкл. от выкл-ля на хв-ке
- Вес без хвостовика (с батарейками): 885
- Совместимые интерфейсы (Передача модулированного сигнала): OMI-2, OMI-2T, OMI-2H, OMI-2C или OSI / OMM-2
- Совместимые интерфейсы (Передача традиционного сигнала): OMI или OMM / MI 12
