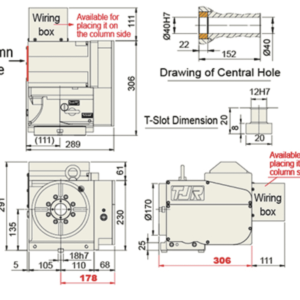

Поворотный стол с ЧПУ TJR AR-170B ø170 мм


Характеристики
Тип

Поворотный стол

Диаметр стола

ø170 мм

Диаметр центр. отверстия

ø67 мм

Сквозное отверстие

Ø40 мм

Высота центра

135 мм

Ширина Т – образного паза

12Н7мм

Ширина ползуна

18H7

Тип тормоза и усилие

Пневмат./ 0, 58 МПа

Передаточное число

2:30

Сила зажима

140Н*м

Макс. скорость рабочего стола

66, 6 мин — 1

Разрешение

0, 001 град

Точность индексации

20 сек

Повторяемость

4 сек

Вес нетто

50 кг (без серво двигателя)

Допустимая нагрузка на стол

75кг, 150 кг с бабкой

Допустимая нагрузка горизонтальная

150 кг

Допустимая нагрузка F

1450 H

Max нагрузка FL

1000 H*m

Допустимый крутящий момент

18 Нм

Производитель

В заказе Перейти к заказу
Задать вопрос

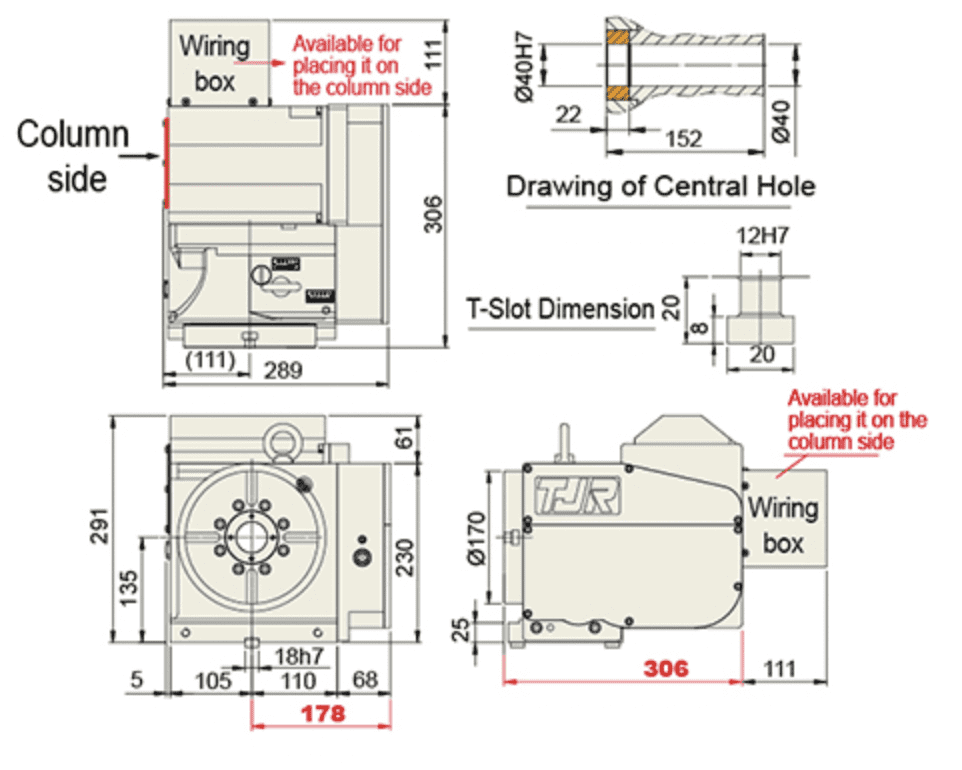

Поворотный стол с ЧПУ AR-170B с пневматическим тормозом.

AR-170B

Диаметр стола — Ø170, диаметр сквозного отверстия — Ø67

Двигатель расположен сзади.

Стол оснащен радиальными и осевыми подшипниками Японского производства.

Устанавливается только в вертикальном положении.

Преимущества поворотных столов TGR:

  • Радиально — осевые подшипники могут выдерживать резку в горизонтальном и вертикальном положениях, обладают высокой динамической нагрузкой и высокой прочностью для тяжелой резки;
  • Червячный вал выполнен из высокопрочной латуни по Японской формуле. Его предполагаемый срок эксплуатации в 2, 6 раз дольше чем у алюминия и бронзы. Устойчивость к истиранию высокорастягивающегося латуни: 25, 1 мг/см2 на 10 000 м, в то время как у алюминиевой бронзы 65, 7 мг/см2 на 10 000 м;
  • Большой диаметр сквозного отверстия обеспечивает высокую жесткость, оптимизирует сверхмощную резку, обеспечивает больше места для настройки заготовки с преспособлениями.
  • Водонепроницаемая конструкция с классом защиты IP65. Электронные узлы защищены герметичным уплотнительный кольцом.
Тип

Поворотный стол

Диаметр стола

ø170 мм

Диаметр центр. отверстия

ø67 мм

Сквозное отверстие

Ø40 мм

Высота центра

135 мм

Ширина Т – образного паза

12Н7мм

Ширина ползуна

18H7

Тип тормоза и усилие

Пневмат./ 0, 58 МПа

Передаточное число

2:30

Сила зажима

140Н*м

Макс. скорость рабочего стола

66, 6 мин — 1

Разрешение

0, 001 град

Точность индексации

20 сек

Повторяемость

4 сек

Вес нетто

50 кг (без серво двигателя)

Допустимая нагрузка на стол

75кг, 150 кг с бабкой

Допустимая нагрузка горизонтальная

150 кг

Допустимая нагрузка F

1450 H

Max нагрузка FL

1000 H*m

Допустимый крутящий момент

18 Нм

Производитель
