Характеристики
- Производитель:TJR
- Тип тормоза Пневматический
- Повторяемость, сек 8
- Рабочее давление тормоза, Мпа 0,6
- Расположение Вертикальное/горизонтальное
- Диаметр планшайбы, мм 210
- Допустимая нагрузка с задней бабкой, кг 150
- Диаметр центрального отверстия, мм 40
- Сила зажима, Н*м 310
Описание

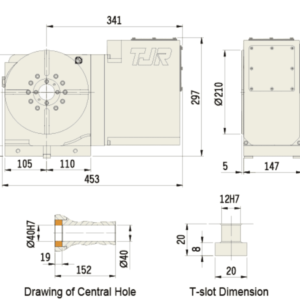

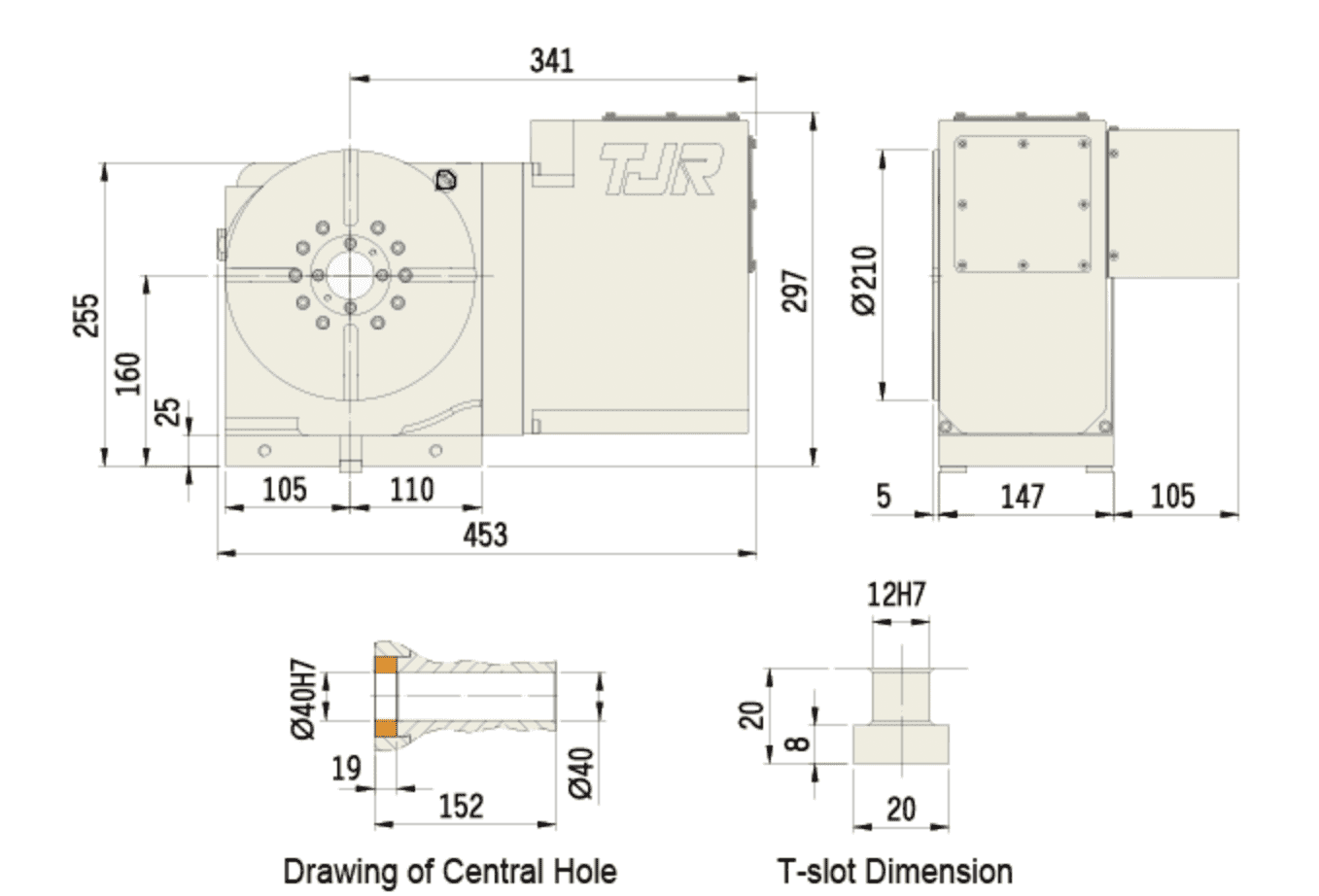

Поворотный стол c ЧПУ ORC-210R с роликовым приводом и пневматической системой зажима. Диаметр стола — Ø210, диаметр центрального отверстия — Ø40. Двигатель устанавливается с правой стороны (при вертикальном и горизонтальном расположении). Кулачковые толкатели, интегрированные в револьверную головку, оснащены внутренними подшипниками качения. Эта конструкция обеспечивает эффективную передачу вращающего момента от двигателя.
Стол поворотный с ЧПУ (4-я ось) ORC-210R производства TJR – 4 ось для фрезерного станка и обрабатывающего центра. Благодаря своим характеристикам, кулачковые толкатели могут работать в условиях низкого крутящего момента на протяжении длительного периода.
Преимущества поворотного стола ORC-210R
- Эксплуатация таких механизмов не требует регулировки и отличается минимальным износом.
- Точность позиционирования рабочего стола 30 сек, усилие зажима 310 Нм.
Технические характеристики
- Диаметр планшайбы: 210 мм
- Диаметр сквозного отверстия: 40 мм
- Высота центра стола: 160 мм
- Передаточное число: 1:36, точность индексации 30 сек, повторяемость 8 сек
- Тормоз: пневматический, рабочее давление 0,6 МПа
«Задел» – официальный поставщик запасных частей, оснастки, дополнительного оборудования и режущего инструмента для фрезерных и токарных станков с ЧПУ. На собственном складе в городе Пермь – более 35 000 позиций в наличии. Мы стабильно работаем более 15 лет, а наши клиенты – более 7000 компаний в России и странах СНГ. Поворотный стол с ЧПУ ORC-210R доступен к заказу – уточните актуальное наличие, цену и срок поставки у наших специалистов.
Характеристики
- Производитель:TJR
- Тип тормоза: Пневматический
- Повторяемость, сек: 8
- Рабочее давление тормоза, Мпа: 0,6
- Расположение: Вертикальное/горизонтальное
- Диаметр планшайбы, мм: 210
- Допустимая нагрузка с задней бабкой, кг: 150
- Диаметр центрального отверстия, мм: 40
- Сила зажима, Н*м: 310
- Макс. скорость стола, об/мин: 83,3
- Допустимая нагрузка в горизонтальном положении, кг: 150
- Допустимая нагрузка в вертикальном положении, кг: 75
- Точность индексации, сек: 30
- Max радиальная нагрузка FL, Н*м: 310
- Минимальная ед.изм., ° градусы: 0.001
- Max нагрузка FL, Н*м: 1100
- Max нагрузка F, Н: 14500
- Ширина ползуна, мм: 18
- Ширина Т-образного паза, мм: 12
- Высота центра стола, мм: 160
- Диаметр сквозного отверстия, мм: 40
- Крутящий момент, Нм: 370
- Передаточное число: 1:36
- Сила зажима оси вращения, Н*м: 304
