Характеристики
- Направление измерения ±X，±Y，+Z
- Производитель Pioneer
- Класс защиты IP68
- Угол поворота в произвольном направлении X-Y±12°, Z +5 mm
- Направление измерений ±X, ±Y, +Z
- Повторяемость (2σ) ≤ 2 μm；
- Усилие срабатывания в направлении Z 600±30（g）
- Чувствительность щупа X-Y ±15°, Z +5 мм
Описание

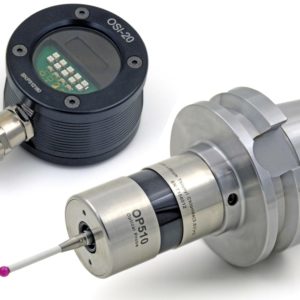

Оптическая измерительная система с ЧПУ OPS-30 состоит из оптического инфракрасного датчика OPS 500, приемника OSI 20 и измерительного ПО. Аналог Renishaw, HEIDENHAIN, Hexagon.

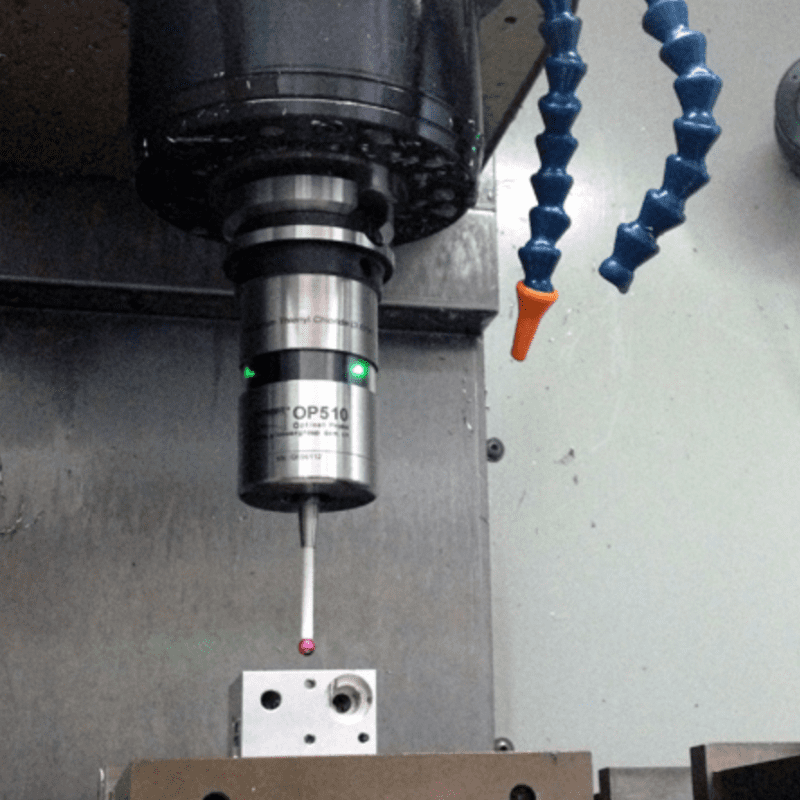

Применяется для измерения деталей на станках с ЧПУ.
Применение:
— Подходят для фрезерных станков и обрабатывающих центров с автоматической сменой инструмента;
— Устанавливает системы координат и нулевые точки обработки;
— Автоматически обнаруживает и управляет ключевыми размерами, координатами положения и их точностью между двумя процессами.
Преимущества OPS-30:
— Регулируемое расстояние передачи сигнала;
— Настройка состояния выходного сигнала;
— Вывод четырех видов сигналов SSR;
— Щупы совместимы с датчиками Renishaw и Hexagon;
— Двойные инфракрасные устройства приема и передачи сигнала.
Комплект поставки

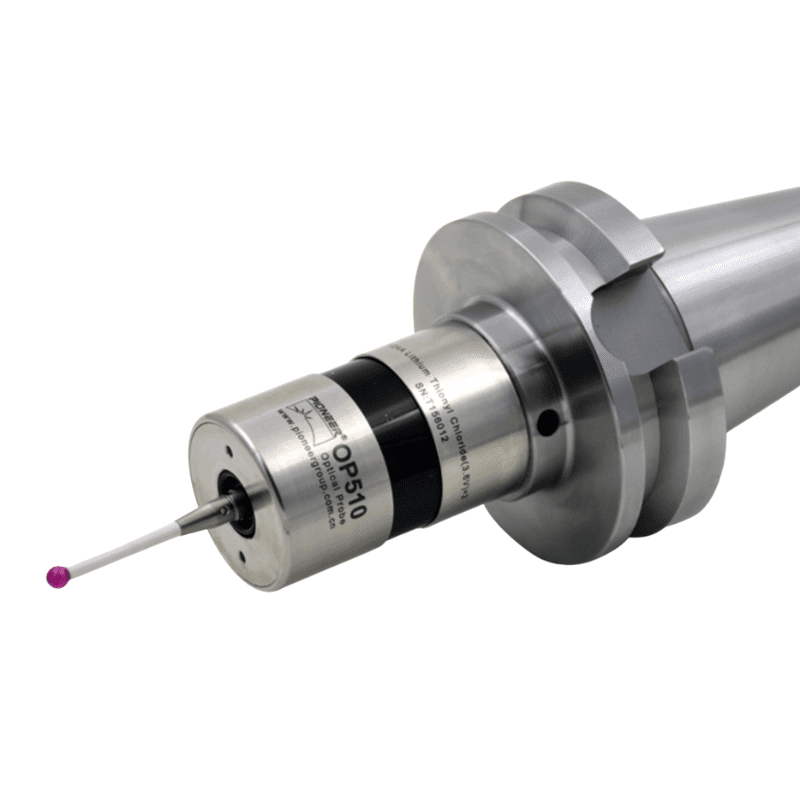

Оптический датчик OP510
+ Стандартная модель щупа: M4-P50-RB6-S36 (S-40-179);
+ 2 батареи типа 1/2АА; 3,6 В; 1000 мАч;

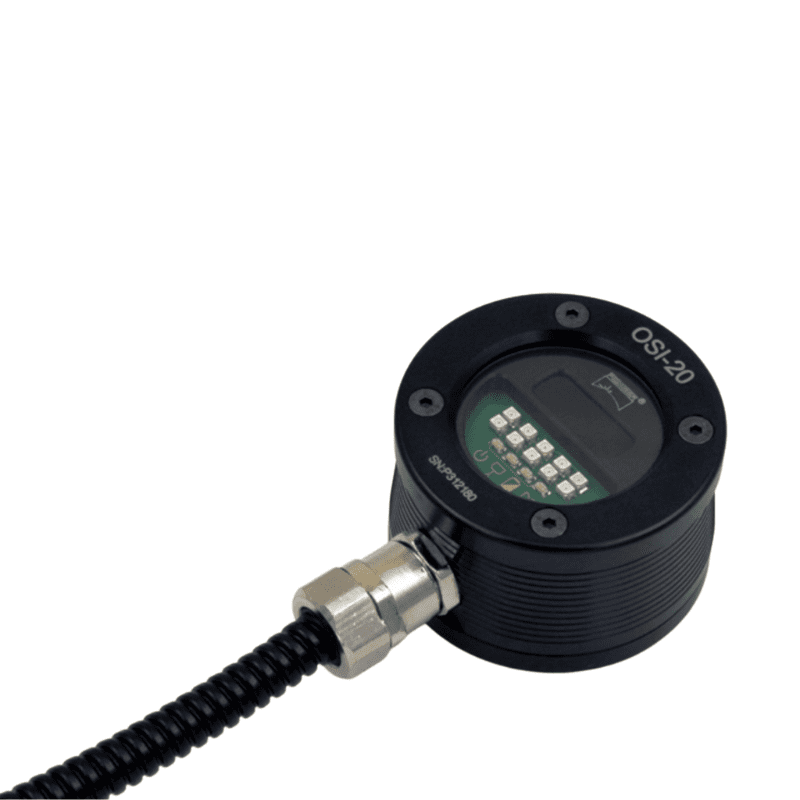

Оптический приёмник OSI-20
+ 8-метровый экранированный 13-жильный кабель;
+ Фиксированный кронштейн с универса
Характеристики
- Направление измерения: ±X，±Y，+Z
- Производитель: Pioneer
- Класс защиты: IP68
- Угол поворота в произвольном направлении: X-Y±12°, Z +5 mm
- Направление измерений: ±X, ±Y, +Z
- Повторяемость (2σ): ≤ 2 μm；
- Усилие срабатывания в направлении Z: 600±30（g）
- Чувствительность щупа: X-Y ±15°, Z +5 мм
- Усилие срабатывания по оси Z, г: 500 – 1000
- Усилие срабатывания в направлении X-Y: 40-80g
- Модель стандартного стилуса: M4-P50-RB6-S36
- Усилие срабатывания по осям X-Y, г: 50 – 100
- Время работы новых батарей (коэффициент использования 5% за одну смену): 140 дней
- Модель аккумулятора: 14250，3.6 (V), 2 Pcs
- Входное напряжение постоянного тока, В: 24 ± 10%
- Класс уплотнения: IP68
- Расстояние приема/передачи оптического сигнала: >5m
- Выходной ток нагрузки, мА: 50
- Входное напряжение: 24±10% VDC
- Однонаправленная повторяемость (2σ), мкм: ≤ 2
- Выходное напряжение: 50mA
- Расстояние приема/отправки оптического сигнала, м: ≤ 5
- Длина кабеля: 8m
- Способ передачи сигнала: Оптический
- Длина удерживающей кабель трубки: 2m
- Объект измерения: Деталь
