Характеристики
- Диаметр стола, (мм) 400
- Диаметр центрального отверстия, (мм) 110
- Диаметр сквозного отверстия, (мм) 110
- Высота центра стола, (мм) 255
- Ширина Т-образного паза, (мм) 14
- Ширина ползуна, (мм) 18
- Тип привода и давление, (Мпа) гидр/3 | 5
- Передаточное число 3:24
Описание

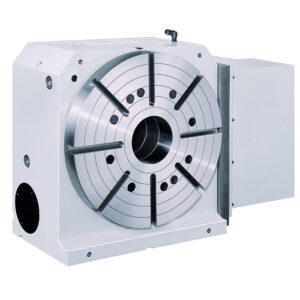

Поворотный стол Detron CX-400H с двигателем в правой части.
Диаметр рабочего стола 400, диаметр центрального отверстия 110H7.
Оснащен тремя муфтами и червячным приводом, которые обеспечивают точность позиционирования и работу в тяжелых условиях.
Возможность использования в вертикальном и горизонтальном положении.
Система полного привода состоит из двухзаходного червячного вала, что позволяет увеличить эффективность и уменьшить отклонения.
Минимальный угол поворота – 1 град.
Совместим со всеми системами ЧПУ.
В базовый комплект поворотного стола CX-400H входит:
- Поворотный стол;
- Задняя бабка;
- Токарный ручной патрон;
- Комплект приводов под систему ЧПУ;
- Двигатель;
- Кабели подключения;
- Крепеж.
Преимущества поворотных столов Detron:
Со стороны системы позиционирования
- Высокая цилиндричность и шероховатость
- Высокая точность при позиционировании зажима в центральном отверстии
- Увеличенный диаметр шпинделя позволяет установить многопотоковый маслораспределитель
Со стороны червячного вала
- На столах Detron установлен высокоточный двухзаходной червячный вал с увеличенной длиной зубьев
- Осевое отклонение позволяет поддерживать радиальную геометрическую точность
- Червячный вал установлен в нижней части стола в горизонтальном положении и полностью погружен в масло. Это обеспечивает полную смазку и охлаждение вала.
- Увеличенная концентричность и точность вала за счет использования штифта между валом и втулкой.
Со стороны шпинделя
- В шпинделе установлены высокоточные подшипники типа YTR
- Единая конструкция шпинделя обеспечивает увеличенную жесткость в тяжелых режимах работы, высокую точность индексации и повторяемость.
Со стороны тормозной системы
- Полностью закрытый тормозной барабан обеспечивает полную герметичность, позволяя работать при высоком и повышенном давлении (до 5 Мпа)
- Округлая цилиндрическая форма тормозного диска сокращает отклонения центра при вращении и ошибки позиционирования при торможении
Водонепроницаемая конструкция
- Корпус поворотных столов Detron имеет класс водонепроницаемости IP65
- Все электрические узлы защищены О — образным уплотнительным кольцом для предотвращения попадания конденсата.
Характеристики
- Диаметр стола, (мм) : 400
- Диаметр центрального отверстия, (мм) : 110
- Диаметр сквозного отверстия, (мм): 110
- Высота центра стола, (мм): 255
- Ширина Т-образного паза, (мм): 14
- Ширина ползуна, (мм): 18
- Тип привода и давление, (Мпа): гидр/3 | 5
- Передаточное число: 3:24
- Макс. скорость стола, (об/мин): 11 | 1
- Max нагрузка F, (Н): 30000
- Max нагрузка FL, (Н*м): 3000
- Max радиальная нагрузка FL, (Н*м): 5000
- Сила зажима, (Н*м): 5000
- Минимальная ед. изм., (° градусы): 1
- Точность индексации, (сек): 8
- Повторяемость, (сек): 2
- В вертикальном положении, (кг): 200
- В горизонтальном положении, (кг): 500
- С задней бабкой, (кг): 500
- Допустимый крутящий момент (Н*м): 864
- Вес нетто без серводвигателя, (кг): 350
- Производитель: Detron
