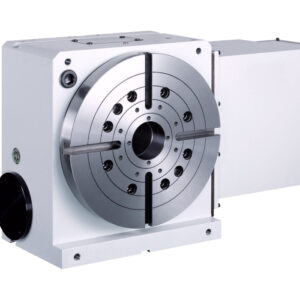

Поворотный стол с ЧПУ Detron CX-255H ø255 мм

Поворотный стол Detron CX-255H с двигателем в правой части.

Диаметр рабочего стола 255, диаметр центрального отверстия 50H7.

Оснащен тремя муфтами и червячным приводом, которые обеспечивают точность позиционирования и работу в тяжелых условиях.

Возможность использования в вертикальном и горизонтальном положении.

Система полного привода состоит из двухзаходного червячного вала, что позволяет увеличить эффективность  и уменьшить отклонения.

Минимальный угол поворота — 1 град.

Совместим со всеми системами ЧПУ.

В базовый комплект поворотного стола CX-225H входит:

• Поворотный стол;
• Задняя бабка;
• Токарный ручной патрон;
• Комплект приводов под систему ЧПУ;
• Двигатель;
• Кабели подключения;
• Крепеж.

Преимущества поворотных столов Detron:

Со стороны системы позиционирования

• Высокая цилиндричность и шероховатость
• Высокая точность при позиционировании зажима в центральном отверстии
• Увеличенный диаметр шпинделя позволяет установить многопотоковый маслораспределитель

Со стороны червячного вала

• На столах Detron установлен высокоточный двухзаходной червячный вал с увеличенной длиной зубьев
• Осевое отклонение позволяет поддерживать радиальную геометрическую точность
• Червячный вал установлен в нижней части стола в горизонтальном положении и полностью погружен в масло. Это обеспечивает полную смазку и охлаждение вала.
• Увеличенная концентричность и точность вала за счет использования штифта между валом и втулкой.

Со стороны шпинделя

• В шпинделе установлены высокоточные подшипники типа YTR
• Единая конструкция шпинделя обеспечивает увеличенную жесткость в тяжелых режимах работы, высокую точность индексации и повторяемость.

Со стороны тормозной системы

• Полностью закрытый тормозной барабан обеспечивает полную герметичность, позволяя работать при высоком и повышенном давлении (до 5 Мпа)
• Округлая цилиндрическая форма тормозного диска сокращает отклонения центра при вращении и ошибки позиционирования при торможении

Водонепроницаемая конструкция

• Корпус поворотных столов Detron имеет класс водонепроницаемости IP65
• Все электрические узлы защищены О — образным уплотнительным кольцом для предотвращения попадания конденсата.
