Характеристики
- Производитель Hold Well
- Типоразмер VDI40
- C B17*14
- D, мм 40
- Подача СОЖ Внешняя
- J, мм 50
- H, мм 63
- G, мм 51
Описание

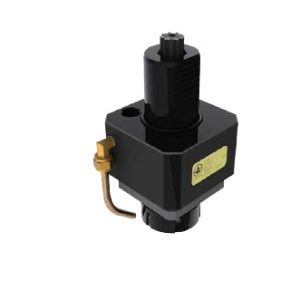

Приводной блок THB-A05-40C осевого типа со стандартом хвостовика – VDI и внутренней подачей СОЖ
Размер посадки – ER32, типоразмер хвостовика – 40. Максимальная скорость вращения – 5000 об/мин и передаточным отношением 1:1.
Приводная муфта блока – DIN5480.
Предназначается для установки в револьверную головку для осевого (аксиального) точения.
Цанговый патрон изготовлен по стандарту DIN6499.
Хвостовик VDI имеет двухстороннюю проточку для универсальной установки в лево- и право- сторонние револьверные головки.
Инструментальный блок произведен в соответствии со стандартом DIN69880. Шестерни зацепления изготовлены по стандарту DIN 5480.

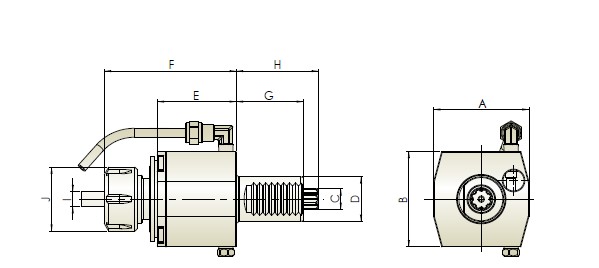

Характеристики
- Производитель: Hold Well
- Типоразмер: VDI40
- C: B17*14
- D, мм: 40
- Подача СОЖ: Внешняя
- J, мм: 50
- H, мм: 63
- G, мм: 51
- F, мм: 93
- E, мм: 55
- B, мм: 76
- A, мм: 76
- Скорость вращения, об/мин: 6000
- I: ER32 (3-20)
- Приводная муфта: DIN 5482
- Тип блока: Осевой
- D: 40
- B: 78
- E: 63
- A: 78
- C.: В17*14
- F: 94
- attr_g: 51
- Модель: THB-A05-40C
- code_1c: 28605
- Размер посадки: ER32
- Типоразмер хвостовика: 40
- Стандарт хвостовика: VDI
