Характеристики
- Тип Наклонно-поворотный стол
- Диаметр стола 210 мм
- Диаметр центрального отверстия, (мм) 400Н7 мм
- Высота стола горизонталь 375 мм
- Высота стола по вертикали 375 мм
- Ширина Т – образного паза 12Н7 мм
- Тип тормоза Пневматический
- Ширина ползуна 18 мм
Описание

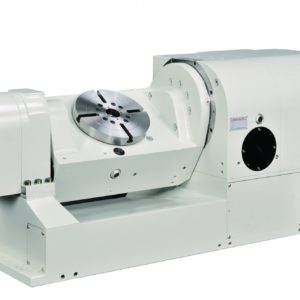

Наклонно-поворотный стол с ЧПУ GTFE-212S для фрезерных станков.
Диаметр рабочего стола 255, диаметр центрального отверстия 40H7.
Стол укомплектован встроенными пневмоусилителями.
Гидравлический тормоз оборудован радиальными и осевыми подшипниками.
Система полного привода состоит из двухзаходного червячного вала, что позволяет увеличить эффективность и уменьшить отклонения.
Совместим со всеми системами ЧПУ.
В базовый комплект поворотного стола GFA-212S входит:
- Поворотный стол;
- Задняя бабка;
- Токарный ручной патрон;
- Комплект приводов под систему ЧПУ;
- Двигатель;
- Кабели подключения;
- Крепеж.
Преимущества поворотных столов Detron:
Со стороны системы позиционирования
- Высокая цилиндричность и шероховатость
- Высокая точность при позиционировании зажима в центральном отверстии
- Увеличенный диаметр шпинделя позволяет установить многопотоковый маслораспределитель
Со стороны червячного вала
- На столах Detron установлен высокоточный двухзаходной червячный вал с увеличенной длиной зубьев
- Осевое отклонение позволяет поддерживать радиальную геометрическую точность
- Червячный вал установлен в нижней части стола в горизонтальном положении и полностью погружен в масло. Это обеспечивает полную смазку и охлаждение вала.
- Увеличенная концентричность и точность вала за счет использования штифта между валом и втулкой.
Со стороны шпинделя
- В шпинделе установлены высокоточные подшипники типа YTR
- Единая конструкция шпинделя обеспечивает увеличенную жесткость в тяжелых режимах работы, высокую точность индексации и повторяемость.
Со стороны тормозной системы
- Полностью закрытый тормозной барабан обеспечивает полную герметичность, позволяя работать при высоком и повышенном давлении (до 5 Мпа)
- Округлая цилиндрическая форма тормозного диска сокращает отклонения центра при вращении и ошибки позиционирования при торможении
Водонепроницаемая конструкция
- Корпус поворотных столов Detron имеет класс водонепроницаемости IP65
- Все электрические узлы защищены О — образным уплотнительным кольцом для предотвращения попадания конденсата.
Характеристики
- Тип: Наклонно-поворотный стол
- Диаметр стола: 210 мм
- Диаметр центрального отверстия, (мм): 400Н7 мм
- Высота стола горизонталь: 375 мм
- Высота стола по вертикали: 375 мм
- Ширина Т – образного паза: 12Н7 мм
- Тип тормоза: Пневматический
- Ширина ползуна: 18 мм
- Тип тормоза/давление, (Мпа): пневм/0.55-0.7
- Передаточное число: R 1:90 | T 1:90
- Макс. скорость стола мин-4: R 33.3 мин-1 T 22.2 мин-1
- Допустимая нагрузка горизонт: 75 кг
- Max нагрузка в наклоне: 50 кг
- Несбалансированная сила (WxL): 53 (WxL)
- Инерционность при нагрузке кг.м5: 0.42 кг.м2
- Разрешение град.: 0.001 град.
- Точность индексации: R 20” сек T 60“ сек
- Повторяемость сек.: R 6” | T 8” сек.
- Вес нетто: 450 кг
- Угол наклона: +30∼+120 град
- Допустимый крутящий момент: 260 Нм
