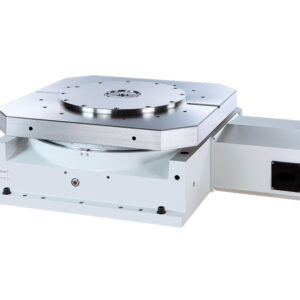

Горизонтальный поворотный стол GH-800HT с гидравлическим тормозом .

Диаметр рабочего стола 800, диаметр сквозного отверстия 50H7.

Стол оснащен двойным гидравлическим тормозом с давлением 5 МПа.

Тип серво двигателя Fanuc – A12IF, Mitsubishi – HF-354, Siemens – 1FK7083

Червячный привод – 0,001 градус.

Совместим со всеми системами ЧПУ.

Преимущества поворотных столов Detron:

Со стороны системы позиционирования

• Высокая цилиндричность и шероховатость
• Высокая точность при позиционировании зажима в центральном отверстии
• Увеличенный диаметр шпинделя позволяет установить многопотоковый маслораспределитель

Со стороны червячного вала

• На столах detron установлен высокоточный двухзаходной червячный вал с увеличенной длиной зубьев
• Осевое отклонение позволяет поддерживать радиальную геометрическую точность
• Червячный вал установлен в нижней части стола в горизонтальном положении и полностью погружен в масло. Это обеспечивает полную смазку и охлаждение вала.
• Увеличенная концентричность и точность вала за счет использования штифта между валом и втулкой.

Со стороны шпинделя

• В шпинделе установлены высокоточные подшипники типа YTR
• Единая конструкция шпинделя обеспечивает увеличенную жесткость в тяжелых режимах работы, высокую точность индексации и повторяемость.

Со стороны тормозной системы

• Полностью закрытый тормозной барабан обеспечивает полную герметичность, позволяя работать при высоком и повышенном давлении (до 5 Мпа)
• Округлая цилиндрическая форма тормозного диска сокращает отклонения центра при вращении и ошибки позиционирования при торможении

Водонепроницаемая конструкция

• Корпус поворотных столов Detron имеет класс водонепроницаемости IP65
• Все электрические узлы защищены О – образным уплотнительным кольцом для предотвращения попадания конденсата.
