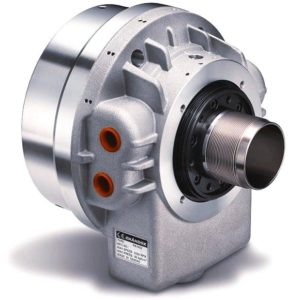

Высокоскоростной гидроцилиндр с диметром поршня Ø 170 мм Chandox PA1775

Тайваньская компания Chandox – это производитель высококачественных токарных патронов, различных конструкций, а также линейки патронов малого диаметра и запасных частей.

Компания была образована в 1983 году. С самого начала своей деятельности она специализируется на выпуске различных токарных патронов, которые активно экспортируются во многие страны. Этот производитель получил большую известность благодаря безупречному качеству выпускаемой продукции. На протяжении всей истории своего существования компания инвестирует в исследования и разработки. Она была удостоена высшей награды Тайваня в сфере инноваций и получила сертификат ISO9001.В Chandox работают сотрудники с большим опытом. Компания является предприятием полного производственного цикла. Она использует передовое оборудование и постоянно работает над совершенствованием технической стороны производства.

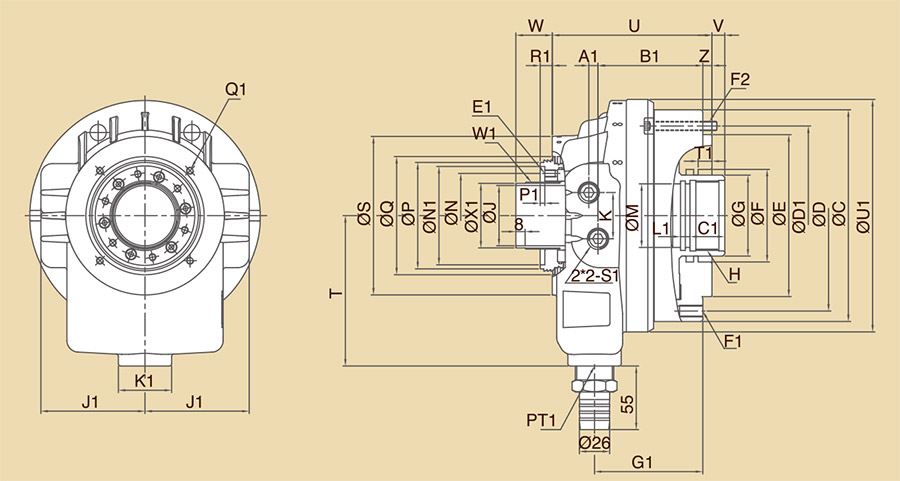

Характеристики

G	95
A1	10.5
B1	109.9
C	215
C1	35
D	195
D1	195
E (h7)	160
E1	6-M6x1P
F	105
F1	12-M10×1.5P
F2	6-M10×1.5P
G1	111
H	M85×2P
J (Внутренний ø отверстия)	75
J1	106
K	46
K1	46
L1	15
M	80
N	98
N1	108
P	120
P1	9
Q	126
Q1	4-M6×1P (PCDø155)
R1	10.5
S	165
S1	PT1/2
T	160
T1	12
U	165
U1	165
V max	14
V min	-11
W max	57
W1	M84×2P
W min	32
X1	80.8
Z	8
Ход поршня, mm	25
Диаметр поршня, mm	170
Момент инерции, kg x m2	0.065
Резьба втягивающей трубы	M85×2P
Скорость утечки масла, l/min	4.2
Максимальное давление, kgf/cm2	46
Площадь поршня со стороны толкателя, cm2	165
Макс. усилие эксплуатации (внутренняя сторона), kgf	6800
Макс. усилие эксплуатации (внешняя сторона), kgf	6300
Макс. оборотов/мин, r.p.m	5500
Производитель	Chandox

Под заказ

Задать вопрос

Описание
Характеристики

Высокоскоростной полый поворотный гидравлический цилиндр Chandox PA1775

Диаметр поршня — 170 мм, максимальная скорость — 5500 об/мин, резьба втягивающей трубы: M85x2P

Применяется в качестве привода для передачи тягового усилия через втягивающую трубу к патрону токарного станка с ЧПУ.

Пруток/заготовка подается сквозь полый гидроцилиндр в шпиндельную трубу и далее в токарный патрон для последующей обработки.

Преимущества гидроцилиндра Chandox PA1775:

Может применяться для интенсивной эксплуатации благодаря высокой грузоподъемности и давлению;
Имеет прочную и компактную конструкцию, которая обеспечивает долговечность и простоту в установке на станок;
Обеспечивает высокую производительность благодаря быстрой смене заготовки;
Подходит для установки на большинстве токарных станков с ЧПУ.
