Высокоскоростной гидроцилиндр с диметром поршня Ø 128 мм Chandox PA1246

Тайваньская компания Chandox – это производитель высококачественных токарных патронов, различных конструкций, а также линейки патронов малого диаметра и запасных частей.

Компания была образована в 1983 году. С самого начала своей деятельности она специализируется на выпуске различных токарных патронов, которые активно экспортируются во многие страны. Этот производитель получил большую известность благодаря безупречному качеству выпускаемой продукции. На протяжении всей истории своего существования компания инвестирует в исследования и разработки. Она была удостоена высшей награды Тайваня в сфере инноваций и получила сертификат ISO9001.В Chandox работают сотрудники с большим опытом. Компания является предприятием полного производственного цикла. Она использует передовое оборудование и постоянно работает над совершенствованием технической стороны производства.

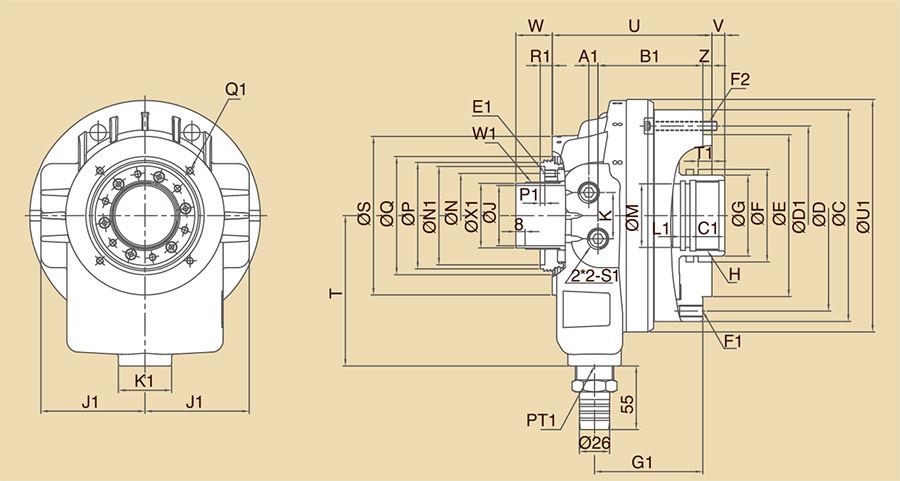

Характеристики

G	65
A1	8
B1	80.5
C	165
C1	25
D	147
D1	147
E (h7)	130
E1	6-M6x1P
F	75
F1	12-M10×1.5P
F2	6-M8×1.25P
G1	86
H	M55×2P
J (Внутренний ø отверстия)	46
J1	80
K	40
K1	46
L1	15
M	50
N	64
N1	76
P	85
P1	9
Q	90
Q1	4-M5×0.8P (PCDø98)
R1	10.5
S	121
S1	PT3/8
T	120
T1	12
U	120
U1	120
V max	5
V min	-11
W max	45
W1	M52×1.5P
W min	29
X1	49.8
Z	8
Ход поршня, mm	16
Диаметр поршня, mm	128
Момент инерции, kg x m2	0.02
Резьба втягивающей трубы	M55×2P
Скорость утечки масла, l/min	3.0
Максимальное давление, kgf/cm2	46
Площадь поршня со стороны толкателя, cm2	103.5
Макс. усилие эксплуатации (внутренняя сторона), kgf	4250
Макс. усилие эксплуатации (внешняя сторона), kgf	3800
Вес, кг	35.8
Макс. оборотов/мин, r.p.m	8000
Производитель	Chandox

Под заказ

Задать вопрос

Описание
Характеристики

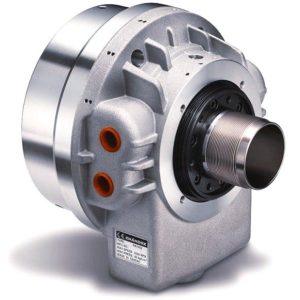

Высокоскоростной полый поворотный гидравлический цилиндр Chandox PA1246

Диаметр поршня — 128 мм, максимальная скорость — 8000 об/мин, резьба втягивающей трубы: M55x2P

Применяется в качестве привода для передачи тягового усилия через втягивающую трубу к патрону токарного станка с ЧПУ.

Пруток/заготовка подается сквозь полый гидроцилиндр в шпиндельную трубу и далее в токарный патрон для последующей обработки.

Преимущества гидроцилиндра Chandox PA1246:

Может применяться для интенсивной эксплуатации благодаря высокой грузоподъемности и давлению;
Имеет прочную и компактную конструкцию, которая обеспечивает долговечность и простоту в установке на станок;
Обеспечивает высокую производительность благодаря быстрой смене заготовки;
Подходит для установки на большинстве токарных станков с ЧПУ.
