Характеристики
- Диаметр стола, (мм) 255
- Производитель TJR
- Крутящий момент, Нм 42
- Диаметр центр отверстия,(мм) 30
- Диаметр сквозного отверстия, (мм) 27
- Диаметр сквозного отверстия, мм 27
- Высота центра стола, мм 160
- Высота центра стола, (мм) 160
Описание

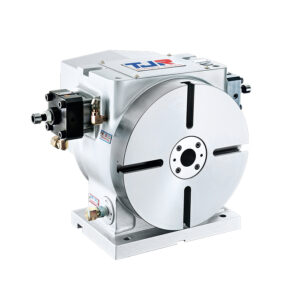

Поворотный стол с ЧПУ AR-255H с пневматическим тормозом.
Диаметр стола – 255, диаметр сквозного отверстия – 110
Двигатель расположен с правой стороны.
Стол оснащен радиальными и осевыми подшипниками Японского производства.
Имеет возможность установки в вертикальном и горизонтальном положении.
Преимущества поворотных столов TJR:
Радиально – осевые подшипники могут выдерживать резку в горизонтальном и вертикальном положениях, обладают
высокой
динамической
нагрузкой
и
высокой
прочностью
для тяжелой резки;
Червячный вал выполнен из высокопрочной латуни по Японской формуле. Его предполагаемый срок эксплуатации в 2, 6 раз дольше чем у алюминия и бронзы. Устойчивость к истиранию высокорастягивающегося латуни: 25, 1 мг/см2 на 10 000 м, в то время как у алюминиевой бронзы 65, 7 мг/см2 на 10 000 м;
Большой
диаметр
сквозного
отверстия
обеспечивает
высокую
жесткость, оптимизирует сверхмощную резку, обеспечивает больше места для настройки заготовки с преспособлениями.
Водонепроницаемая конструкция с классом защиты IP6
Характеристики
- Диаметр стола, (мм) : 255
- Производитель: TJR
- Крутящий момент, Нм: 42
- Диаметр центр отверстия,(мм): 30
- Диаметр сквозного отверстия, (мм): 27
- Диаметр сквозного отверстия, мм: 27
- Высота центра стола, мм: 160
- Высота центра стола, (мм): 160
- Ширина Т-образного паза, (мм): 12
- Ширина Т-образного паза, мм: 12
- Ширина ползуна, (мм): 18
- Ширина ползуна, мм: 18
- Тип тормоза: Гидравлический
- Max нагрузка F, (Н): 13000
- Тип тормоза/давление, (Мпа): гидр/3.5
- Max нагрузка FL, (Н*м): 945
- Передаточное число: -
- Max радиальная нагрузка FL, (Н*м): 1540
- Макс. скорость стола, (об/мин): -
- Точность индексации, сек: 5
- Повторяемость, сек: 1
- Max нагрузка F, (Н): 13000
- Max нагрузка FL, (Н*м): 945
- Допустимая нагрузка в вертикальном положении, кг: 110
- Допустимая нагрузка в горизонтальном положении, кг: 200
- Сила зажима, Н*м: 1540
- Сила зажима, (Н*м): 1540
- Диаметр центрального отверстия, мм: 30
- Минимальная ед. изм., (° градусы): -
- Тип тормоза/давление, Мпа: гидр/3,5
- Точность индексации, (сек): 5
- Повторяемость, (сек): 1
- Диаметр планшайбы, мм: 255
- Допустимая нагрузка на стол в вертикальном положении, (кг): 110
- Допустимая нагрузка на стол в горизонтальном положении, (кг): 200
- Допустимая нагрузка на стол с задней бабкой, (кг): -
- Допустимый крутящий момент (Н*м): 42
- Вес нетто без серводвигателя, (кг): 65
