Характеристики
- Контролируемый объект Деталь
- Тип датчика Радио
- Передача сигнала Радиопередача по методу частотных скачков в диапазоне 2400 МГц - 2483 | 5 МГц
- Направление измерений ±X，±Y，+Z
- Рабочий диапазон до 14 м
- Усилие по срабатыванию на оси Z 1000 г
- Габариты 40х30х20 см
- Вес 3 кг
Описание
Система измерения детали с передачей данных по радиоканалу RPS-L11M

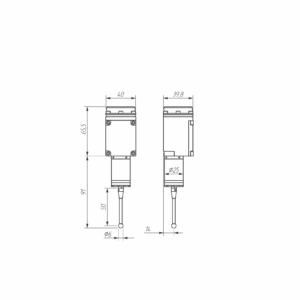

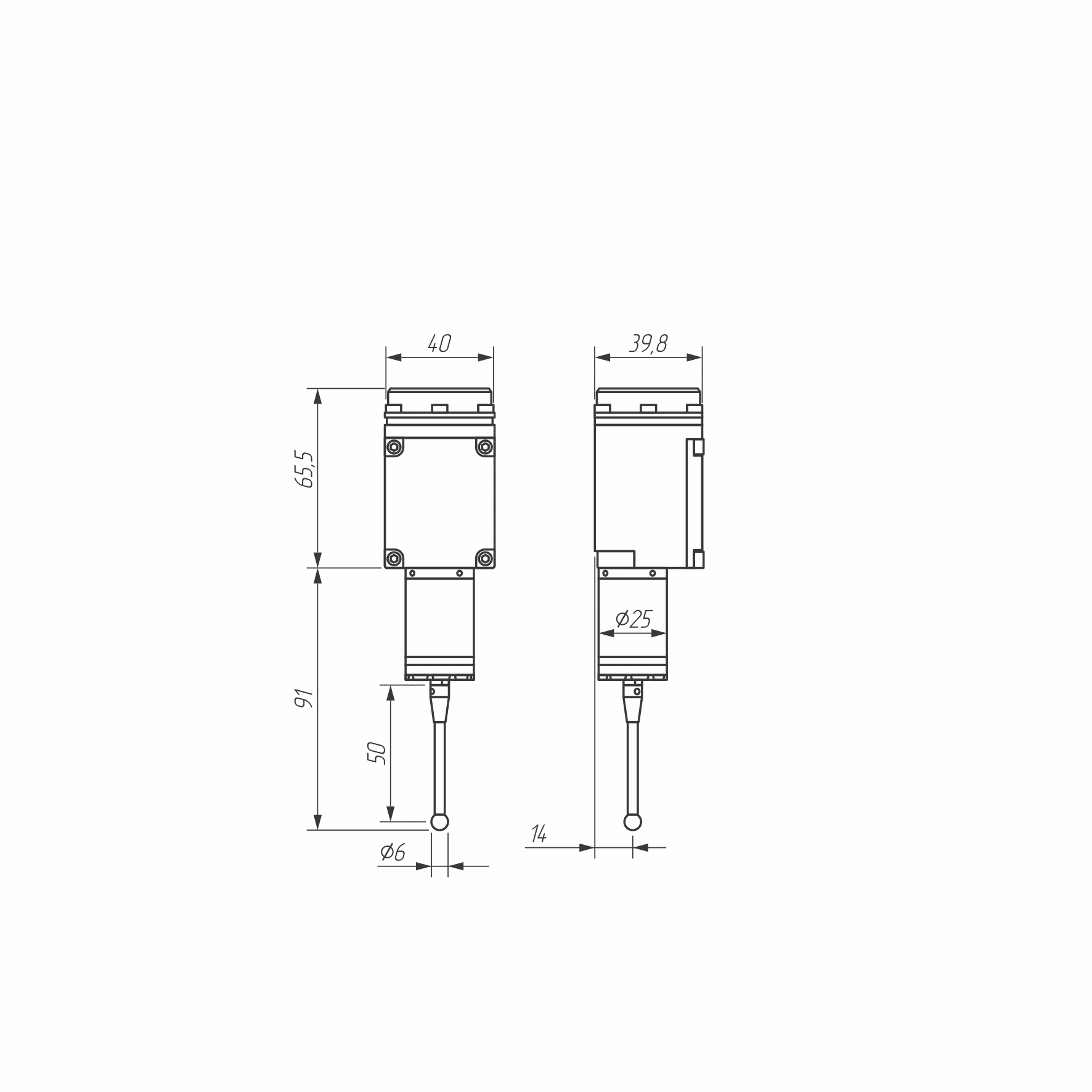

RPDM – это радиочастотный детектор, предназначенный для установки на револьверной головке для настройки и контроля заготовок в токарном центре. Системы RPS-L11M с радиочастотными детекторами используются для контроля и выравнивания деталей на многоцелевых станках, токарных станках и токарных центрах.

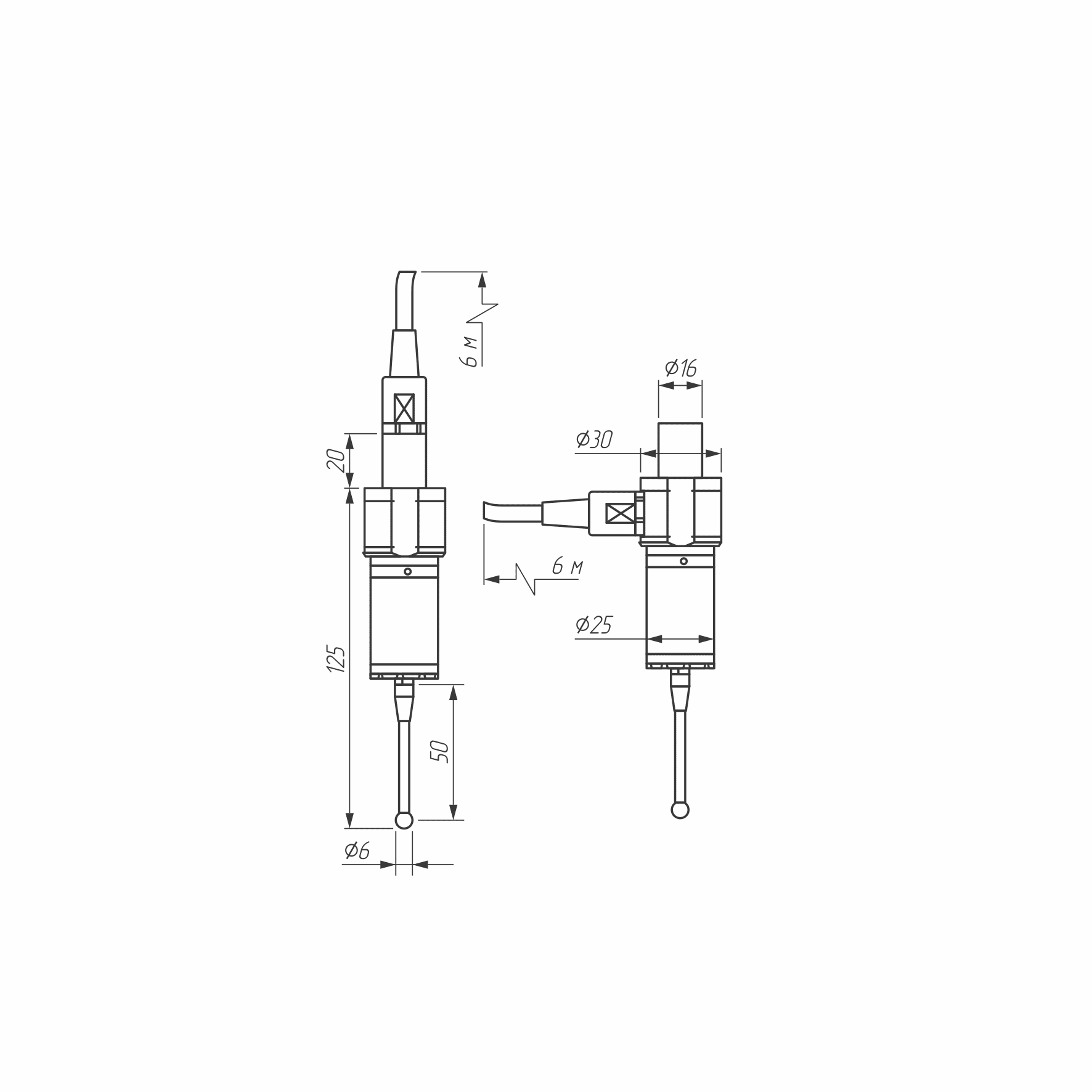

Состав системы RPS-L11M: щуп TP200, приемопередатчик RPDM, приемник RSI-20M и стандартное программное обеспечение для измерений RPDM.
Применение RPS-L11M:
- Контроль деталей и настройки задания на многоцелевых станках и токарных центрах;
- Измерение заготовок и установка опорных точек;
- Измерение положения и центрирование деталей в станке ускоряет наладку, повышает качество и снижает количество отходов.
Особенности системы:
- Штекер датчика TP200 защищен металлической крышкой и резиновой прокладкой;
- Способ включения/выключения передатчика радиосигналов RPD/RPDM: включение/выключение с помощью М-кода;
- Для передачи информации между передатчиком радиосигнала RPD / RPDM и приемником используются радиокодовые сигналы. Время передачи и декодирования группы сигналов составляет менее 1 мс;
- Международно признанный частотный диапазон 2. 4 ГГц – соответствует радиочастотным нормам на всех основных рынках.
- Выходные сигналы приемника RSI-20 включают триггер, неисправность, низкий заряд батареи датчика и импульсный выход четырех различных сигналов. Его логическое состояние также может быть изменено между нормально закрытым и нормально открытым;
- Индикаторные лампочки на RSI-20 и RPDM указывают на рабочее состояние системы датчиков.
Характеристики
- Контролируемый объект: Деталь
- Тип датчика: Радио
- Передача сигнала: Радиопередача по методу частотных скачков в диапазоне 2400 МГц - 2483 | 5 МГц
- Направление измерений: ±X，±Y，+Z
- Рабочий диапазон: до 14 м
- Усилие по срабатыванию на оси Z: 1000 г
- Габариты: 40х30х20 см
- Вес: 3 кг
- Степень защиты: IP68
- Совместимое оборудование: RSI-20
- Применимость: Токарный станок
- Производитель: Pioneer
