RPS-20M Система измерения детали с передачей данных по радиоканалу

Артикул: RPS-20M

Характеристики

  • Контролируемый объект Деталь
  • Тип датчика Радио
  • Передача сигнала Радиопередача по методу частотных скачков в диапазоне 2400 МГц - 2483 | 5 МГц
  • Направление измерений ±X,±Y,+Z
  • Рабочий диапазон до 14 м
  • Усилие по срабатыванию на оси Z 500-1000 г
  • Габариты 52х30х30 см
  • Вес 7 кг
Все характеристики

Описание

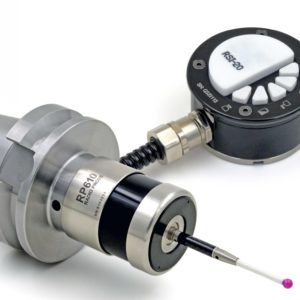

Комплектация: датчик RP610M, шток, приемник RSI-20, сенсорный датчик M4-P50-RB50-S36, программное обеспечение SP-W10, аккумулятор 2 1/2 AA 3. 6V, 1000mAh.

Применение RPS-20M:

  • Обрабатывающие центры и многоцелевые станки (включая портальные станки, 5-осевые станки с ЧПУ, токарные станки с ЧПУ с зажимами инструментального разъема, токарные станки с ЧПУ);
  • Настройка системы координат заготовки и автоматическое создание опорных точек перед обработкой;
  • Определение точности основных размеров, геометрии и положения после обработки;
  • Автоматическое определение и контроль основных размеров, координат и их точности во время работы.

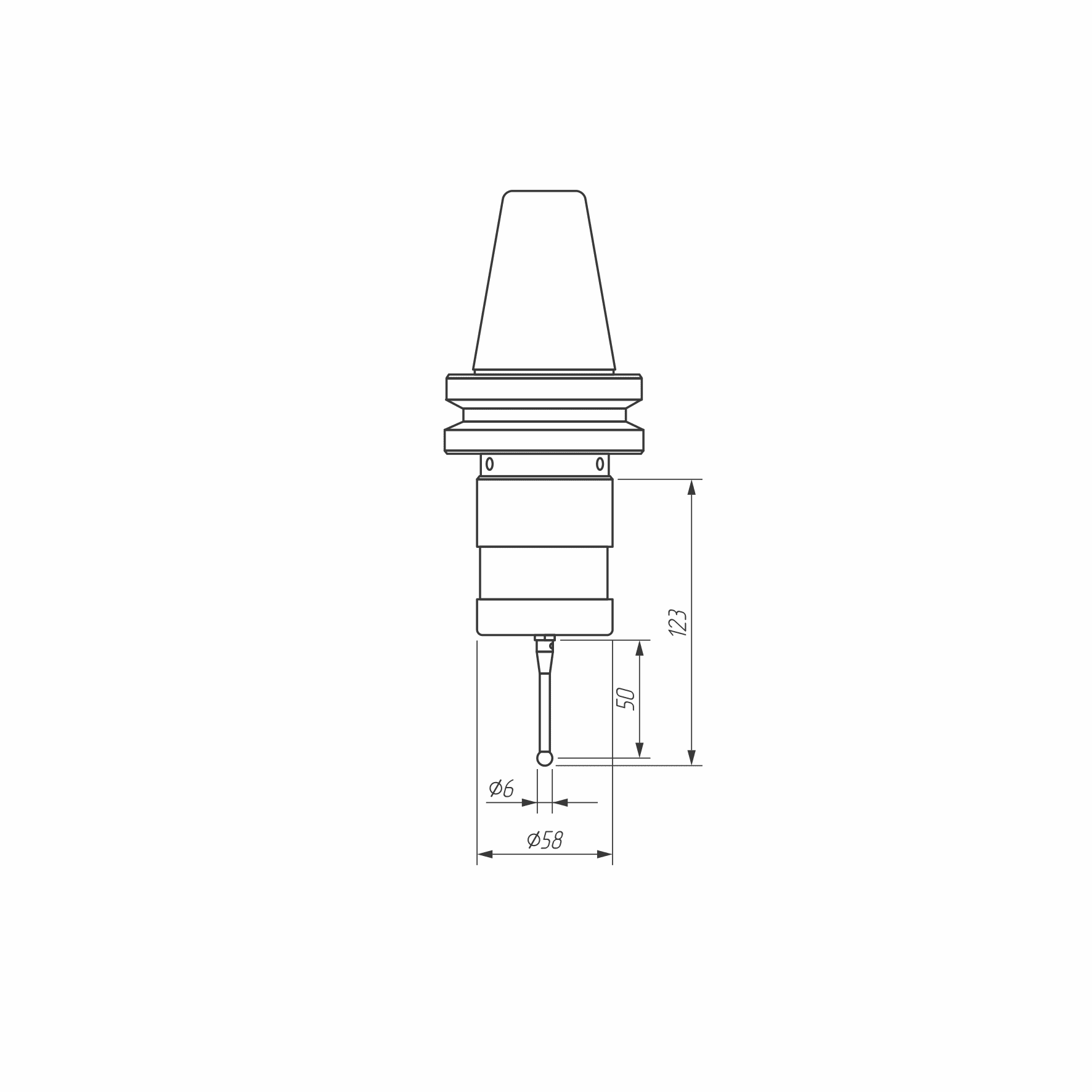

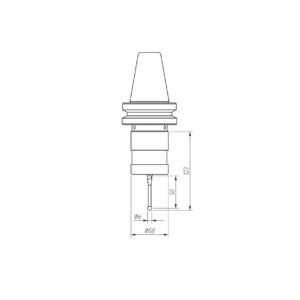

RPS-20M схема датчикаRPS-20M датчик

Особенности RPS-20M:

  • Метод включения / выключения датчика: Включение / выключение диапазона 、 Включение / выключение M кода;
  • Сигналы радиокода используются для передачи информации между зондом и приемником. Время передачи и декодирования группы сигналов менее 1 мс;
  • Частота передачи радиосигнала в пределах 2,4 G-2,483 G, количество каналов передачи — 16;
  • Выдает четыре вида сигналов SSR в систему управления машиной, когда датчик находится в состояниях триггера, ошибки, низкого заряда батарей датчика и выходного импульса;

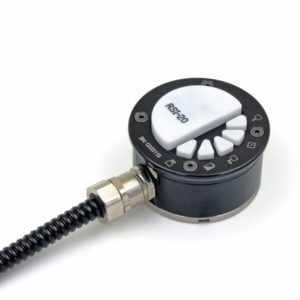

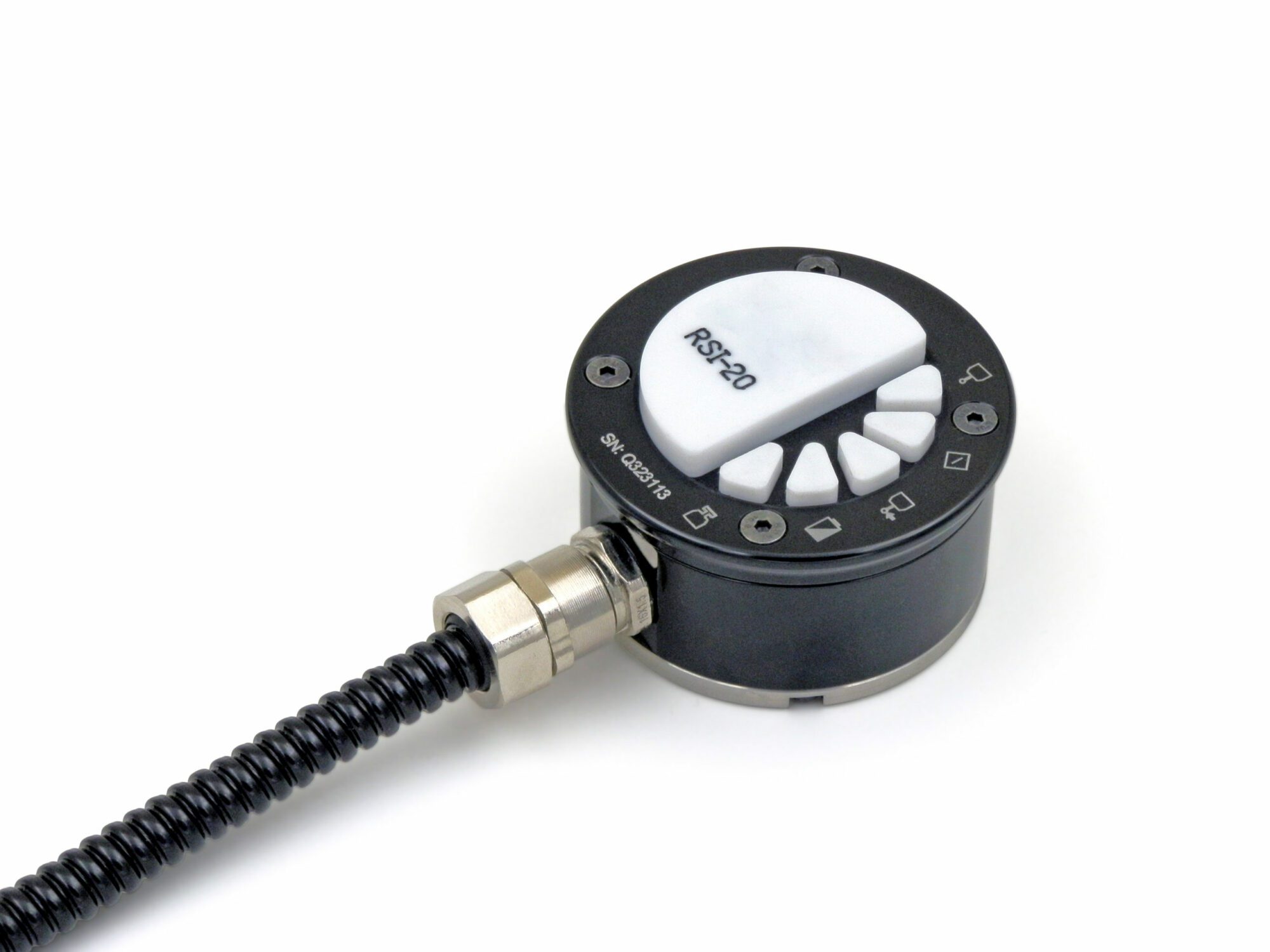

  • Приемник RSI-20 может изменить свое логическое состояние выходного сигнала, установив;
  • Светодиодные индикаторы на приемнике показывают рабочее состояние системы датчиков.

Рекомендуемые кольца: от 50 до 150 мм керамические кольца 1000 мАч.



Характеристики

  • Контролируемый объект: Деталь
  • Тип датчика: Радио
  • Передача сигнала: Радиопередача по методу частотных скачков в диапазоне 2400 МГц - 2483 | 5 МГц
  • Направление измерений: ±X,±Y,+Z
  • Рабочий диапазон: до 14 м
  • Усилие по срабатыванию на оси Z: 500-1000 г
  • Габариты: 52х30х30 см
  • Вес: 7 кг
  • Степень защиты: IP68
  • Совместимое оборудование: RSI-20
  • Применимость: Токарный станок
  • Производитель: Pioneer
Цена уточняется у менеджера
