Характеристики
- Производитель Evermore
- Скорость вращения, об/мин 3000
- X ER25 (1-16)
- S, мм 42
- D, мм 50
- Подача СОЖ Внешняя
- Приводная муфта DIN 5482
- Тип блока Радиальный
Описание
Приводной блок TBL5054822590 радиального типа со стандартом хвостовика – VDI и внешней подачей СОЖ.
Размер посадки – ER 25, типоразмер хвостовика – 50. Максимальная скорость вращения – 3000 об/мин.
Предназначается для установки в револьверную головку для радиального точения.
Подача СОЖ – внешняя.
Подходит для цанг со стандартом DIN6499 (в комплект не входит).
Хвостовик VDI имеет двухстороннюю проточку для универсальной установки в лево- и право- сторонние револьверные головки.

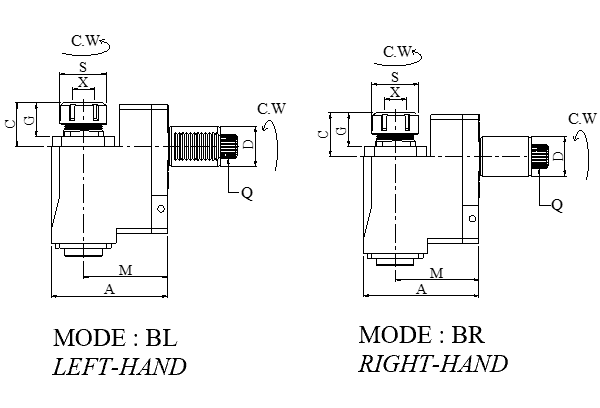

Характеристики
- Производитель: Evermore
- Скорость вращения, об/мин: 3000
- X: ER25 (1-16)
- S, мм: 42
- D, мм: 50
- Подача СОЖ: Внешняя
- Приводная муфта: DIN 5482
- Тип блока: Радиальный
- Передаточное число: 1:1
- M, мм: 90
- G, мм: 55
- F, мм: 45
- E, мм: 112
- C, мм: 54
- B, мм: 86
- A, мм: 129
- Типоразмер: VDI50
- Q: B20x17
- Типоразмер хвостовика: 50
- Размер посадки: ER25
- Стандарт хвостовика: VDI
- Макс. об/мин: 3000
- S.: 42
- Передаточное отношение: 1 : 1
- A: 129
- B: 86
- C: 54
- E: 112
- F: 45
- G: 36
- M: 90
- Q DIN 5480: W20 x 17
- Вес: 10.2
