Характеристики
- Производитель Evermore
- Скорость вращения, об/мин 3000
- X ER16 (1-10)
- S, мм 30
- D, мм 30
- Подача СОЖ Внешняя
- Приводная муфта DIN 5482
- Тип блока Радиальный
Описание
Приводной блок TBL3054821672 радиального типа со стандартом хвостовика – VDI и внешней подачей СОЖ.
Размер посадки – ER 16, типоразмер хвостовика – 30. Максимальная скорость вращения – 3000 об/мин.
Предназначается для установки в револьверную головку для радиального точения.
Подача СОЖ – внешняя.
Подходит для цанг со стандартом DIN6499 (в комплект не входит).
Хвостовик VDI имеет двухстороннюю проточку для универсальной установки в лево- и право- сторонние револьверные головки.

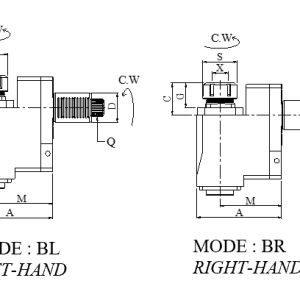

Характеристики
- Производитель: Evermore
- Скорость вращения, об/мин: 3000
- X: ER16 (1-10)
- S, мм: 30
- D, мм: 30
- Подача СОЖ: Внешняя
- Приводная муфта: DIN 5482
- Тип блока: Радиальный
- Передаточное число: 1:1
- M, мм: 72
- G, мм: 38,5
- F, мм: 31,5
- E, мм: 75,5
- C, мм: 44
- B, мм: 60
- A, мм: 98
- Типоразмер: VDI30
- Q: B15x12
- Типоразмер хвостовика: 30
- Размер посадки: ER16
- Стандарт хвостовика: VDI
- Макс. об/мин: 3000
- S.: 30
- Передаточное отношение: 1 : 1
- A: 95
- B: 60
- C: 44
- E: 75.5
- F: 31.5
- G: 32
- M: 72
- Q DIN 5480: W15 x 17
- Вес: 3.5
