Характеристики
- Диаметр стола, (мм) 1000*1000
- Диаметр центр отверстия,(мм) 50
- Диаметр сквозного отверстия, (мм) -
- Высота центра стола, (мм) 400
- Ширина ползуна, (мм) 18
- Тип тормоза/давление, (Мпа) гидр/3.5
- Тип тормоза Гидравлический
- Передаточное число 7:00
Описание

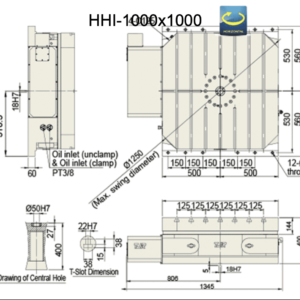

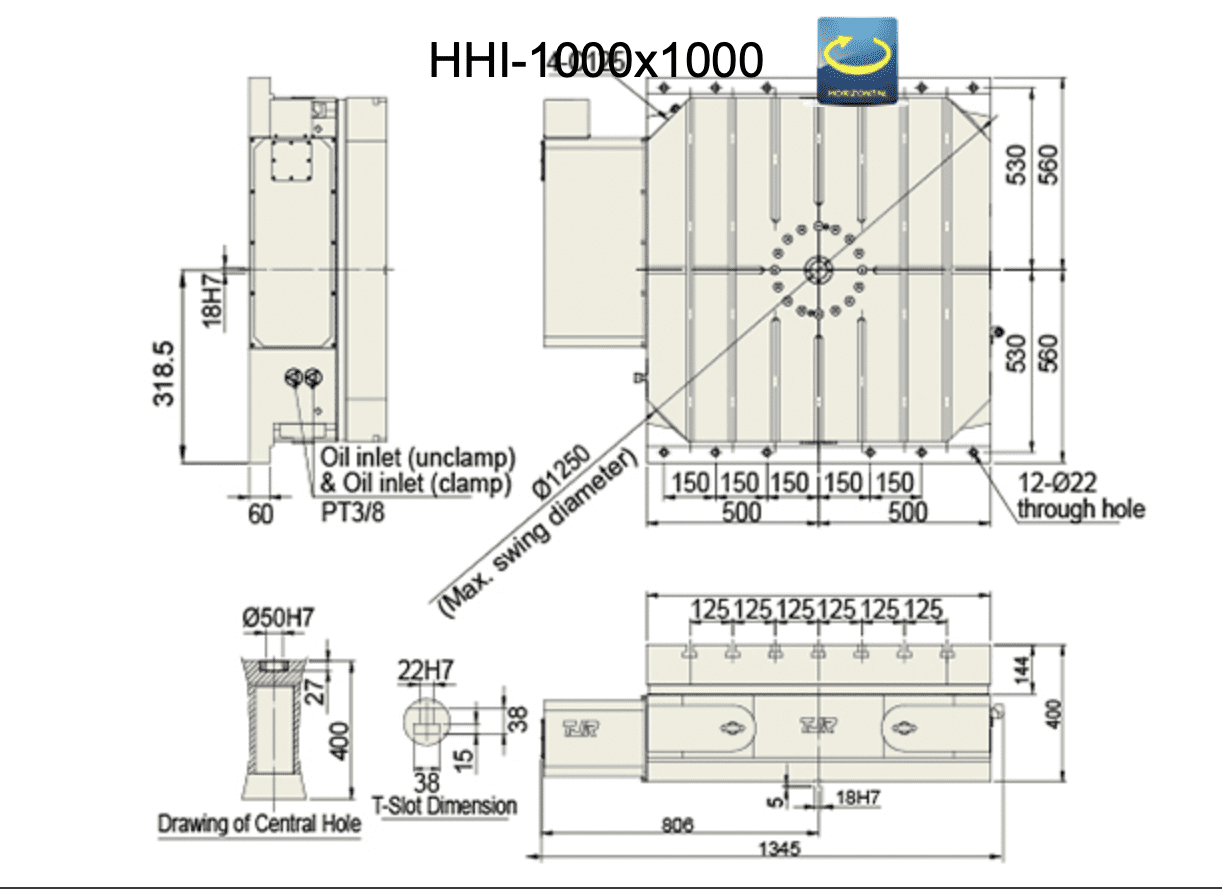

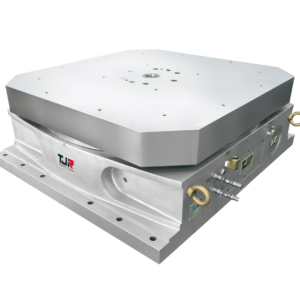

Горизонтальный поворотный индексный стол с ЧПУ TJR HHI-1000×1000 с гидравлическим тормозом.
Диаметр стола – Ø1000xØ1000, диаметр центрального отверстия – Ø 50×27
Стол оснащен муфтой Хирта, которая обеспечивает точность +-5 секунд и вращение без люфта.
Подходит для всех систем ЧПУ.
Преимущества поворотных столов TJR:
- Радиально – осевые подшипники могут выдерживать резку в горизонтальном и вертикальном положениях, обладают высокой динамической нагрузкой и высокой прочностью для тяжелой резки;
- Червячный вал выполнен из высокопрочной латуни по Японской формуле. Его предполагаемый срок эксплуатации в 2, 6 раз дольше чем у алюминия и бронзы. Устойчивость к истиранию высокорастягивающегося латуни: 25, 1 мг/см2 на 10 000 м, в то время как у алюминиевой бронзы 65, 7 мг/см2 на 10 000 м;
- Большой диаметр сквозного отверстия обеспечивает высокую жесткость, оптимизирует сверхмощную резку, обеспечивает больше места для настройки заготовки с преспособлениями.
- Водонепроницаемая конструкция с классом защиты IP65. Электронные узлы защищены герметичным уплотнительный кольцом.
Характеристики
- Диаметр стола, (мм) : 1000*1000
- Диаметр центр отверстия,(мм): 50
- Диаметр сквозного отверстия, (мм): -
- Высота центра стола, (мм): 400
- Ширина ползуна, (мм): 18
- Тип тормоза/давление, (Мпа): гидр/3.5
- Тип тормоза: Гидравлический
- Передаточное число: 7:00
- Макс. скорость стола, (об/мин): 3, 8
- Max нагрузка F, (Н): 100000
- Max нагрузка FL, (Н*м): 22000
- Max радиальная нагрузка FL, (Н*м): 40000
- Сила зажима, (Н*м): -
- Минимальная ед. изм., (° градусы): 1 или 5
- Точность индексации, (сек): 5
- Повторяемость, (сек): 1
- Допустимая нагрузка на стол в вертикальном положении, (кг): -
- Допустимая нагрузка на стол в горизонтальном положении, (кг): 5000
- Допустимая нагрузка на стол с задней бабкой, (кг): -
- Допустимый крутящий момент (Н*м): -
- Вес нетто без серводвигателя, (кг): 1971
- Производитель: TJR
