Характеристики
- Тип Поворотный стол
- Диаметр стола 630 мм
- Диаметр центр. отверстия 325 мм
- Сквозное отверстие 280 мм
- Высота центра 400 мм
- Ширина Т – образного паза 18Н7 мм
- Ширина ползуна 18H7
- Тип тормоза и усилие Пневмат./ 0 | 58 МПа
Описание

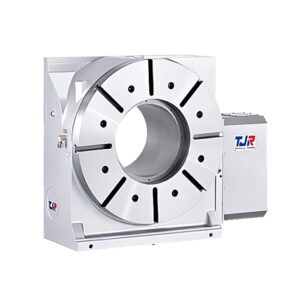

Поворотный стол с ЧПУ TJR HR-630R с гидравлическим тормозом.
Диаметр стола – Ø630, диаметр сквозного отверстия – Ø280
Увеличенное отверстие в шпинделе позволяет обрабатывать более сложные детали.
Стол оснащен радиальными и осевыми подшипниками Японского производства с увеличенным диаметром.
Конструкция с высокой скоростью вращения – 16.6 мин – 1 обеспечивает высокую эффективность.
Устанавливается в вертикальном и горизонтальном положении.
Совместим со всеми системами ЧПУ.
Преимущества поворотных столов TGR:
- Радиально – осевые подшипники могут выдерживать резку в горизонтальном и вертикальном положениях, обладают высокой динамической нагрузкой и высокой прочностью для тяжелой резки;
- Червячный вал выполнен из высокопрочной латуни по Японской формуле. Его предполагаемый срок эксплуатации в 2, 6 раз дольше чем у алюминия и бронзы. Устойчивость к истиранию высокорастягивающегося латуни: 25, 1 мг/см2 на 10 000 м, в то время как у алюминиевой бронзы 65, 7 мг/см2 на 10 000 м;
- Большой диаметр сквозного отверстия обеспечивает высокую жесткость, оптимизирует сверхмощную резку, обеспечивает больше места для настройки заготовки с преспособлениями.
- Водонепроницаемая конструкция с классом защиты IP65. Электронные узлы защищены герметичным уплотнительный кольцом.
Характеристики
- Тип: Поворотный стол
- Диаметр стола: 630 мм
- Диаметр центр. отверстия: 325 мм
- Сквозное отверстие: 280 мм
- Высота центра: 400 мм
- Ширина Т – образного паза: 18Н7 мм
- Ширина ползуна: 18H7
- Тип тормоза и усилие: Пневмат./ 0 | 58 МПа
- Передаточное число: 4:00
- Сила зажима: 140Н*м
- Макс. скорость рабочего стола: 16 | 6 мин - 1
- Разрешение: 0 | 001 град
- Точность индексации: 15 сек
- Повторяемость: 4 сек
- Вес нетто: 692 кг (без серво двигателя)
- Допустимая нагрузка на стол: 400кг | 800 кг с бабкой
- Допустимая нагрузка горизонтальная: 800кг
- Допустимая нагрузка F: 5000 H
- Max нагрузка FL: 8500 H*m
- Допустимый крутящий момент: 420 Нм
- Производитель: TJR
