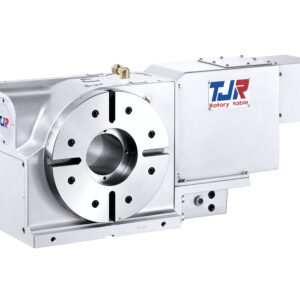

Поворотный стол с ЧПУ HR-210 ø210 мм

TJR - Тайванский производитель высокотехнологичных поворотных столов ЧПУ, который хорошо известен во многих странах мира благодаря безупречному качеству и производительности выпускаемого оборудования.Поворотные столы TJR выбирают за высокую точность и надёжность при конкурентных ценах на это оборудование.Tjr выпускает четырёх и пятиосевые CNC-поворотные столы, автоматические механизмы смены паллет, опоры, задние бабки, другие аксессуары. Выпускаемое компанией оборудование используется на предприятиях электронной и автомобильной промышленности. Оно востребовано в аэрокосмической отрасли и других сферах.

Характеристики

Тип	Поворотный стол
Диаметр стола	ø210 мм
Диаметр центр. отверстия	ø67 мм
Сквозное отверстие	Ø40 мм
Высота центра	160 мм
Ширина Т – образного паза	12Н7мм
Ширина ползуна	18H7
Тип тормоза и усилие	Пневмат./ 0, 58 МПа
Передаточное число	2:30
Сила зажима	140Н*м
Макс. скорость рабочего стола	44, 4 мин — 1
Разрешение	0, 001 град
Точность индексации	20 сек
Повторяемость	4 сек
Вес нетто	55 кг (без серво двигателя)
Допустимая нагрузка на стол	75кг, 150 кг с бабкой
Допустимая нагрузка горизонтальная	150 кг
Допустимая нагрузка F	1450 H
Max нагрузка FL	1000 H*m
Допустимый крутящий момент	18 Нм
Производитель	TJR

Под заказ

Задать вопрос

Описание
Характеристики

Тип	Поворотный стол
Диаметр стола	ø210 мм
Диаметр центр. отверстия	ø67 мм
Сквозное отверстие	Ø40 мм
Высота центра	160 мм
Ширина Т – образного паза	12Н7мм
Ширина ползуна	18H7
Тип тормоза и усилие	Пневмат./ 0, 58 МПа
Передаточное число	2:30
Сила зажима	140Н*м
Макс. скорость рабочего стола	44, 4 мин — 1
Разрешение	0, 001 град
Точность индексации	20 сек
Повторяемость	4 сек
Вес нетто	55 кг (без серво двигателя)
Допустимая нагрузка на стол	75кг, 150 кг с бабкой
Допустимая нагрузка горизонтальная	150 кг
Допустимая нагрузка F	1450 H
Max нагрузка FL	1000 H*m
Допустимый крутящий момент	18 Нм
Производитель	TJR
