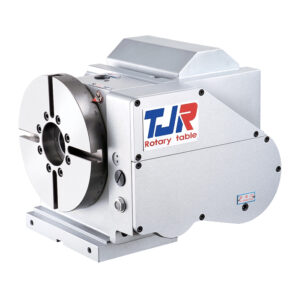

Поворотный стол с ЧПУ TJR AR-125B ø125 мм

TJR - Тайванский производитель высокотехнологичных поворотных столов ЧПУ, который хорошо известен во многих странах мира благодаря безупречному качеству и производительности выпускаемого оборудования.Поворотные столы TJR выбирают за высокую точность и надёжность при конкурентных ценах на это оборудование.Tjr выпускает четырёх и пятиосевые CNC-поворотные столы, автоматические механизмы смены паллет, опоры, задние бабки, другие аксессуары. Выпускаемое компанией оборудование используется на предприятиях электронной и автомобильной промышленности. Оно востребовано в аэрокосмической отрасли и других сферах.

Характеристики

Тип	Поворотный стол
Диаметр стола	ø125 мм
Диаметр центр. отверстия	Ø35H7 мм
Сквозное отверстие	Ø25 мм
Высота центра	110 мм
Ширина Т – образного паза	12Н7 мм
Ширина ползуна	14H7
Тип тормоза и усилие	Пневмат./ 0, 58 МПа
Передаточное число	2:00
Сила зажима	140Н*м
Макс. скорость рабочего стола	83.3 мин -1
Разрешение	0, 001 град
Точность индексации	40 сек
Повторяемость	4 сек
Вес нетто	34 кг (без серво двигателя)
Допустимая нагрузка на стол	50кг, 100 кг с бабкой
Допустимая нагрузка горизонтальная	100 кг
Допустимая нагрузка F	1000H
Max нагрузка FL	450 H*m
Допустимый крутящий момент	9 Нм
Производитель	TJR

Под заказ

Задать вопрос

Описание
Характеристики

Поворотный стол с ЧПУ AR-125B с пневматическим тормозом.

Диаметр стола — Ø125, диаметр сквозного отверстия — Ø35H7

Двигатель расположен сзади.

Стол оснащен радиальными и осевыми подшипниками Японского производства.

Устанавливается только в вертикальном положении.

Преимущества поворотных столов TGR:

Радиально — осевые подшипники могут выдерживать резку в горизонтальном и вертикальном положениях, обладают высокой динамической нагрузкой и высокой прочностью для тяжелой резки;
Червячный вал выполнен из высокопрочной латуни по Японской формуле. Его предполагаемый срок эксплуатации в 2, 6 раз дольше чем у алюминия и бронзы. Устойчивость к истиранию высокорастягивающегося латуни: 25, 1 мг/см2 на 10 000 м, в то время как у алюминиевой бронзы 65, 7 мг/см2 на 10 000 м;
Большой диаметр сквозного отверстия обеспечивает высокую жесткость, оптимизирует сверхмощную резку, обеспечивает больше места для настройки заготовки с преспособлениями.
Водонепроницаемая конструкция с классом защиты IP65. Электронные узлы защищены герметичным уплотнительный кольцом.

Тип	Поворотный стол
Диаметр стола	ø125 мм
Диаметр центр. отверстия	Ø35H7 мм
Сквозное отверстие	Ø25 мм
Высота центра	110 мм
Ширина Т – образного паза	12Н7 мм
Ширина ползуна	14H7
Тип тормоза и усилие	Пневмат./ 0, 58 МПа
Передаточное число	2:00
Сила зажима	140Н*м
Макс. скорость рабочего стола	83.3 мин -1
Разрешение	0, 001 град
Точность индексации	40 сек
Повторяемость	4 сек
Вес нетто	34 кг (без серво двигателя)
Допустимая нагрузка на стол	50кг, 100 кг с бабкой
Допустимая нагрузка горизонтальная	100 кг
Допустимая нагрузка F	1000H
Max нагрузка FL	450 H*m
Допустимый крутящий момент	9 Нм
Производитель	TJR
