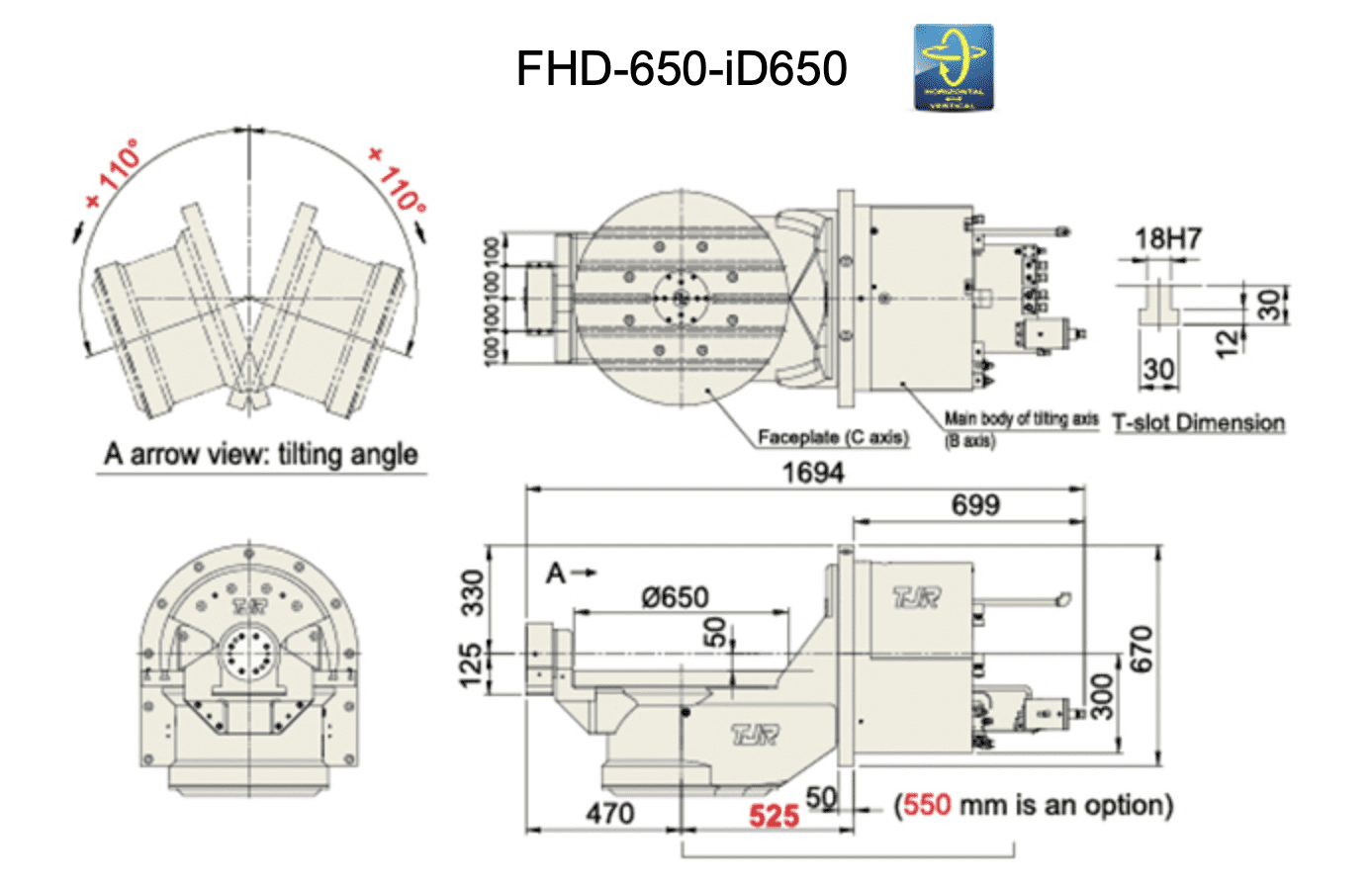

Поворотный стол c ЧПУ с роликовым приводом TJR FHD-650-iD650
Характеристики
| Диаметр стола | ø650 мм |
|---|---|
| Диаметр центр. отверстия | — |
| Сквозное отверстие | — |
| Высота центра | — |
| Ширина Т – образного паза | 18H7 мм |
| Ширина ползуна | — |
| Тип тормоза и усилие | Пневмат./ 0, 58 МПа |
| Передаточное число | — |
| Сила зажима | 3700/5000 Н*м |
| Макс. скорость рабочего стола | 120/210 мин -1 |
| Разрешение | 0, 001 град |
| Точность индексации | — |
| Повторяемость | 4/8 сек |
| Вес нетто | 1173 кг (без серво двигателя) |
| Допустимая нагрузка на стол | -, — с бабкой |
| Допустимая нагрузка горизонтальная | — |
| Допустимая нагрузка F | 25000 H |
| Max нагрузка FL | 50000 H*м |
| Допустимый крутящий момент | — |
| Производитель |
Под заказ

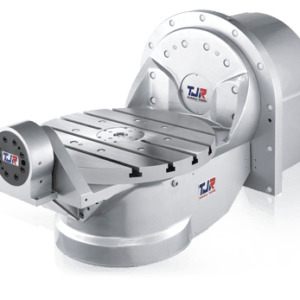

Наклонно-поворотный стол c ЧПУ с роликовым приводом и гидравлическим тормозом TJR FHD-650-iD650.
Диаметр стола — Ø650
Добавляет станку 4-ую и 5-ую оси одновременно.
Угол вращения стола ±100º
Стол оснащен радиальными и осевыми подшипниками.
Совместим со всеми системами ЧПУ.
Преимущества поворотных столов TGR:
- Радиально — осевые подшипники могут выдерживать резку в горизонтальном и вертикальном положениях, обладают высокой динамической нагрузкой и высокой прочностью для тяжелой резки;
- Червячный вал выполнен из высокопрочной латуни по Японской формуле. Его предполагаемый срок эксплуатации в 2, 6 раз дольше чем у алюминия и бронзы. Устойчивость к истиранию высокорастягивающегося латуни: 25, 1 мг/см2 на 10 000 м, в то время как у алюминиевой бронзы 65, 7 мг/см2 на 10 000 м;
- Большой диаметр сквозного отверстия обеспечивает высокую жесткость, оптимизирует сверхмощную резку, обеспечивает больше места для настройки заготовки с преспособлениями.
- Водонепроницаемая конструкция с классом защиты IP65. Электронные узлы защищены герметичным уплотнительный кольцом.
| Диаметр стола | ø650 мм |
|---|---|
| Диаметр центр. отверстия | — |
| Сквозное отверстие | — |
| Высота центра | — |
| Ширина Т – образного паза | 18H7 мм |
| Ширина ползуна | — |
| Тип тормоза и усилие | Пневмат./ 0, 58 МПа |
| Передаточное число | — |
| Сила зажима | 3700/5000 Н*м |
| Макс. скорость рабочего стола | 120/210 мин -1 |
| Разрешение | 0, 001 град |
| Точность индексации | — |
| Повторяемость | 4/8 сек |
| Вес нетто | 1173 кг (без серво двигателя) |
| Допустимая нагрузка на стол | -, — с бабкой |
| Допустимая нагрузка горизонтальная | — |
| Допустимая нагрузка F | 25000 H |
| Max нагрузка FL | 50000 H*м |
| Допустимый крутящий момент | — |
| Производитель |
