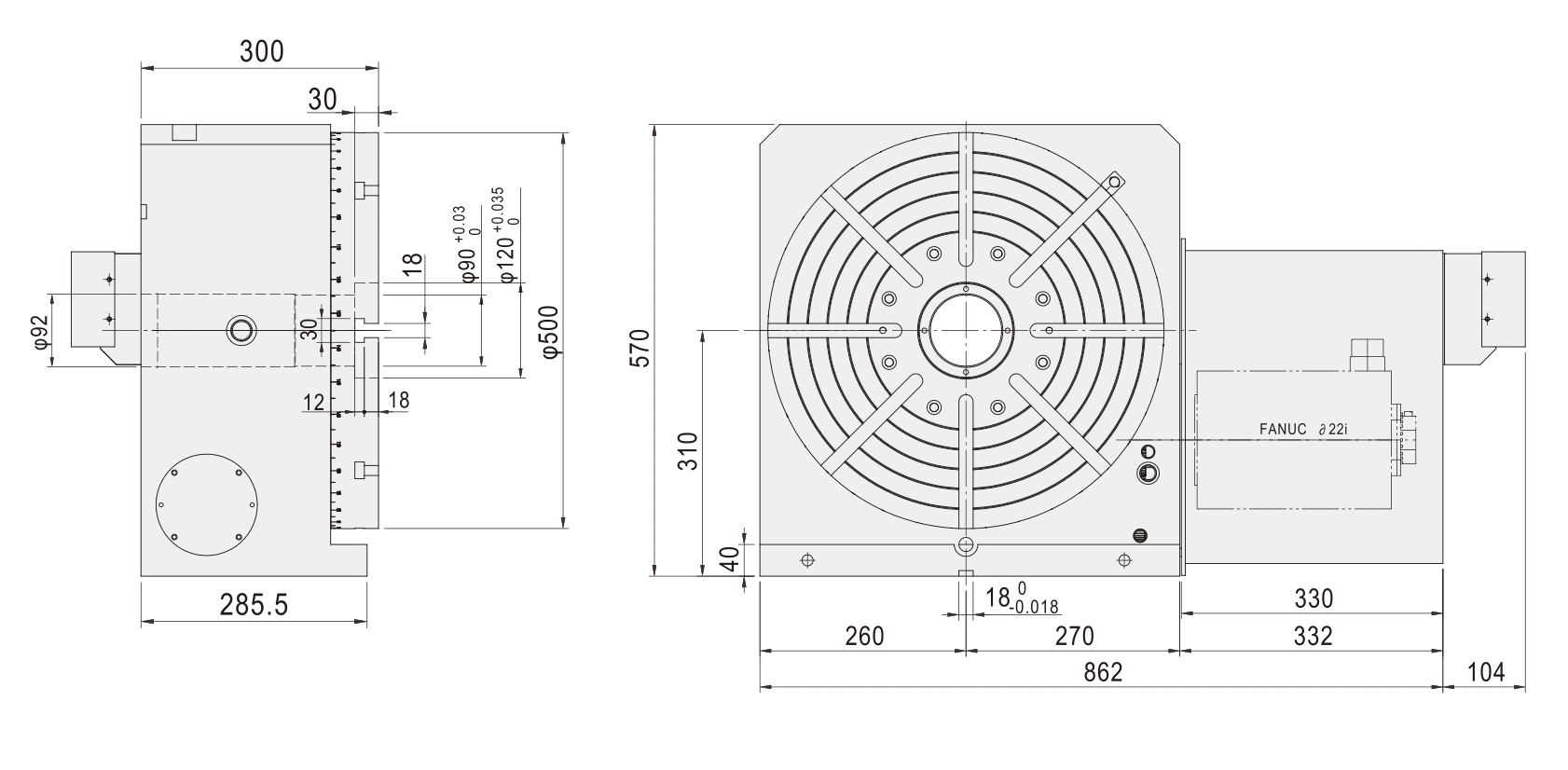

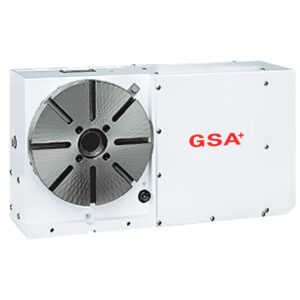

Поворотный стол c ЧПУ GSA NCF-500R ø500мм
Характеристики
Производитель | |
---|---|
Тип | Поворотный стол |
Диаметр стола | ø500 мм |
Диаметр центр. отверстия | — |
Ø сквозного отверстия | Ø80H7 мм |
Высота стола горизонталь | 310 мм |
Ширина Т – образного паза | 14H7 мм |
Ширина ползуна | 18H7 мм |
Тип привода и давление | Пневматический / 0, 58 |
Передаточное число | 1:180 |
Макс. скорость стола мин-1 | 11, 1 мин-1 |
Допустимая нагрузка горизонт | 600 кг |
Допустимая нагрузка по вертикали | 400 кг |
Разрешение град. | 0.001 град. |
Повторяемость | 1/2 сек |
Допустимая нагрузка при зажиме F | 7000 H |
Допустимая нагрузка при зажиме F x L | 7000 Н*м |
Точность индексации | — |
Сила зажима | 700 Н*м |
Вес нетто (без серво двигателя) | 320 кг |
Под заказ
Поворотный стол c ЧПУ GSA NCF-500R с муфтой Хирта
- Диаметр рабочего стола Ø500, диаметр центрального отверстия 80H7;
- Максимальная скорость стола 22.2 мин-1 ;
- Оснащен муфтой Хирта, которая обеспечивает точность индексации +/- 5 сек и отсутствие люфта при вращении.
Преимущества поворотных столов GSA:
Высокая точность индексации
✔️ Класс точности индексирования: 10 (сек.) при стандартных 15 сек;
✔️ Повторяемость: 4 (сек.);
✔️Соответствует международным стандартам ISO 230-2, благодаря чему подходит для аэрокосмической и военной промышленности.
Усиленная система планшайбы
✔️Усилие зажима больше в 2 ~ 3 раза по сравнению с другими брендами-производителями;
✔️ Система из нескольких тормозных дисков обеспечивает зажим с 4х сторон трения;
✔️ Крутящий момент 200 кг/м от пневматического источника 5 кг/ см2;
✔️ Повышенная прочность конструкции исключает вертикальное смещение оси во время вращения.
Усиленная система подшипников
✔️ Разработано ограничение с 3 сторон, которое поддерживает усилие больше, чем тот же размер поперечного роликового кольца (подшипника) более чем в 2 раза;
✔️ Двойные подшипники увеличивают рабочий диаметр кольца подшипника и подходят для тяжелой резки.
Класс точности муфт Хирта
Класс точности индексирования: ±3 (сек.);
✔️ Повторяемость: ±1 (сек.);
✔️ Пятно контакта поверхности зубов может достигать 90%.
Передаточное число
✔️ Высокоскоростные столы GSA соответствуют требованиям высокоскоростных станков с холостым ходом 60 м/мин;
✔️ Передаточное отношение 90: 1 может достигать 33 об / мин, при скорости двигателя: 3000 об / мин.
Производитель | |
---|---|
Тип | Поворотный стол |
Диаметр стола | ø500 мм |
Диаметр центр. отверстия | — |
Ø сквозного отверстия | Ø80H7 мм |
Высота стола горизонталь | 310 мм |
Ширина Т – образного паза | 14H7 мм |
Ширина ползуна | 18H7 мм |
Тип привода и давление | Пневматический / 0, 58 |
Передаточное число | 1:180 |
Макс. скорость стола мин-1 | 11, 1 мин-1 |
Допустимая нагрузка горизонт | 600 кг |
Допустимая нагрузка по вертикали | 400 кг |
Разрешение град. | 0.001 град. |
Повторяемость | 1/2 сек |
Допустимая нагрузка при зажиме F | 7000 H |
Допустимая нагрузка при зажиме F x L | 7000 Н*м |
Точность индексации | — |
Сила зажима | 700 Н*м |
Вес нетто (без серво двигателя) | 320 кг |
