Характеристики
- Диаметр стола, (мм) 250
- Диаметр сквозного отверстия, (мм) 70
- Высота центра стола, (мм) 185
- Ширина Т-образного паза, (мм) 12
- Ширина ползуна, (мм) 18
- Пневм давление, (МПа) 4 | 7
- Гидравл давл (МПа) 9 | 4
- Передаточное число 1:180/1:90
Описание

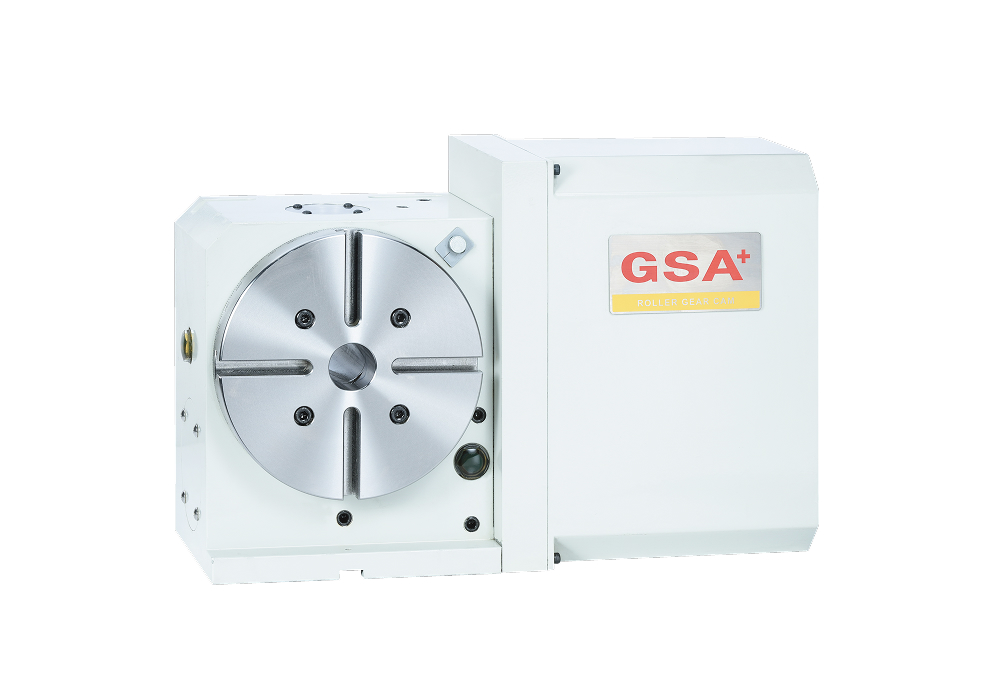

Индексный поворотный стол c ЧПУ GSA CNC-250R
- Диаметр рабочего стола Ø250, диаметр сквозного отверстия 70H7.
- Система полного привода состоит из двухзаходного червячного вала, что позволяет увеличить эффективность и уменьшить отклонения.
- Стол оснащен двойным подшипником, обеспечивающим тяжелую резку.
- Увеличенный диаметр сквозного отверстия позволяет пропускать большие заготовки через шпиндель.
- Конструкция с низким передаточным отношением (180: 1), обеспечивает высокую скорость подачи.
- Совместим со всеми системами ЧПУ.
Преимущества поворотных столов GSA:
Двухзаходной червячный вал
✔️Обеспечивает повышенную сопротивляемость износу;
✔️Поверхностный контакт между червячным колесом и червячным валом может достигать 35%~45%;
✔️ Подходит для работ в тяжелых режимах.
Высокая точность индексации
✔️ Класс точности индексирования: 10 (сек.) при стандартных 15 сек;
✔️ Повторяемость: 4 (сек.);
✔️Соответствует международным стандартам ISO 230-2, благодаря чему подходит для аэрокосмической и военной промышленности.
Усиленная система планшайбы
✔️Усилие зажима больше в 2 ~ 3 раза по сравнению с другими брендами-производителями;
✔️ Система из нескольких тормозных дисков обеспечивает зажим с 4х сторон трения;
✔️ Крутящий момент 200 кг/м от пневматического источника 5 кг/ см2;
✔️ Повышенная прочность конструкции исключает вертикальное смещение оси во время вращения.
Усиленная система подшипников
✔️ Разработано ограничение с 3 сторон, которое поддерживает усилие больше, чем тот же размер поперечного роликового кольца (подшипника) более чем в 2 раза;
✔️ Двойные подшипники увеличивают рабочий диаметр кольца подшипника и подходят для тяжелой резки.
Класс точности муфт Хирта
Класс точности индексирования: ±3 (сек.);
✔️ Повторяемость: ±1 (сек.);
✔️ Пятно контакта поверхности зубов может достигать 90%.
Передаточное число
✔️ Высокоскоростные столы GSA соответствуют требованиям высокоскоростных станков с холостым ходом 60 м/мин;
✔️ Передаточное отношение 90: 1 может достигать 33 об / мин, при скорости двигателя: 3000 об / мин.
Характеристики
- Диаметр стола, (мм) : 250
- Диаметр сквозного отверстия, (мм): 70
- Высота центра стола, (мм): 185
- Ширина Т-образного паза, (мм): 12
- Ширина ползуна, (мм): 18
- Пневм давление, (МПа): 4 | 7
- Гидравл давл (МПа): 9 | 4
- Передаточное число: 1:180/1:90
- Макс. скорость стола, (об/мин): 11 | 1/22 | 2
- Max нагрузка F, (Н): 14500
- Max нагрузка FL, (Н*м): 1800
- Max радиальная нагрузка FL, (Н*м): 940
- Сила зажима, (Н*м): 450
- Минимальная ед. изм.,(° градусы): 0 | 001
- Точность индексации, (сек): 15
- Повторяемость, (сек): 4/8
- В вертикальном положении, (кг): 150
- В горизонтальном положении, (кг): 300
- Вес, (кг): 124
- Производитель: GSA
