Поворотный стол c ЧПУ GSA CNC-1200HV ø1200мм


Характеристики
Производитель

Тип

Поворотный стол

Диаметр стола

ø1200 мм

Диаметр центр. отверстия

100×60 мм

Ø сквозного отверстия

Высота стола горизонталь

810 мм

Ширина Т – образного паза

22H7 мм

Ширина ползуна

22H7 мм

Тип привода и давление

Пневматический / 0, 58

Передаточное число

1:360

Макс. скорость стола мин-1

Допустимая нагрузка горизонт

5000 кг

Допустимая нагрузка по вертикали

2000 кг

Разрешение град.

0.001 град.

Повторяемость

4 сек

Допустимая нагрузка при зажиме F

6000 H

Допустимая нагрузка при зажиме F x L

11000 Н*м

Точность индексации

60 сек.

Сила зажима

500 Н*м

Вес нетто (без серво двигателя)

3500 кг

В заказе Перейти к заказу
Задать вопрос

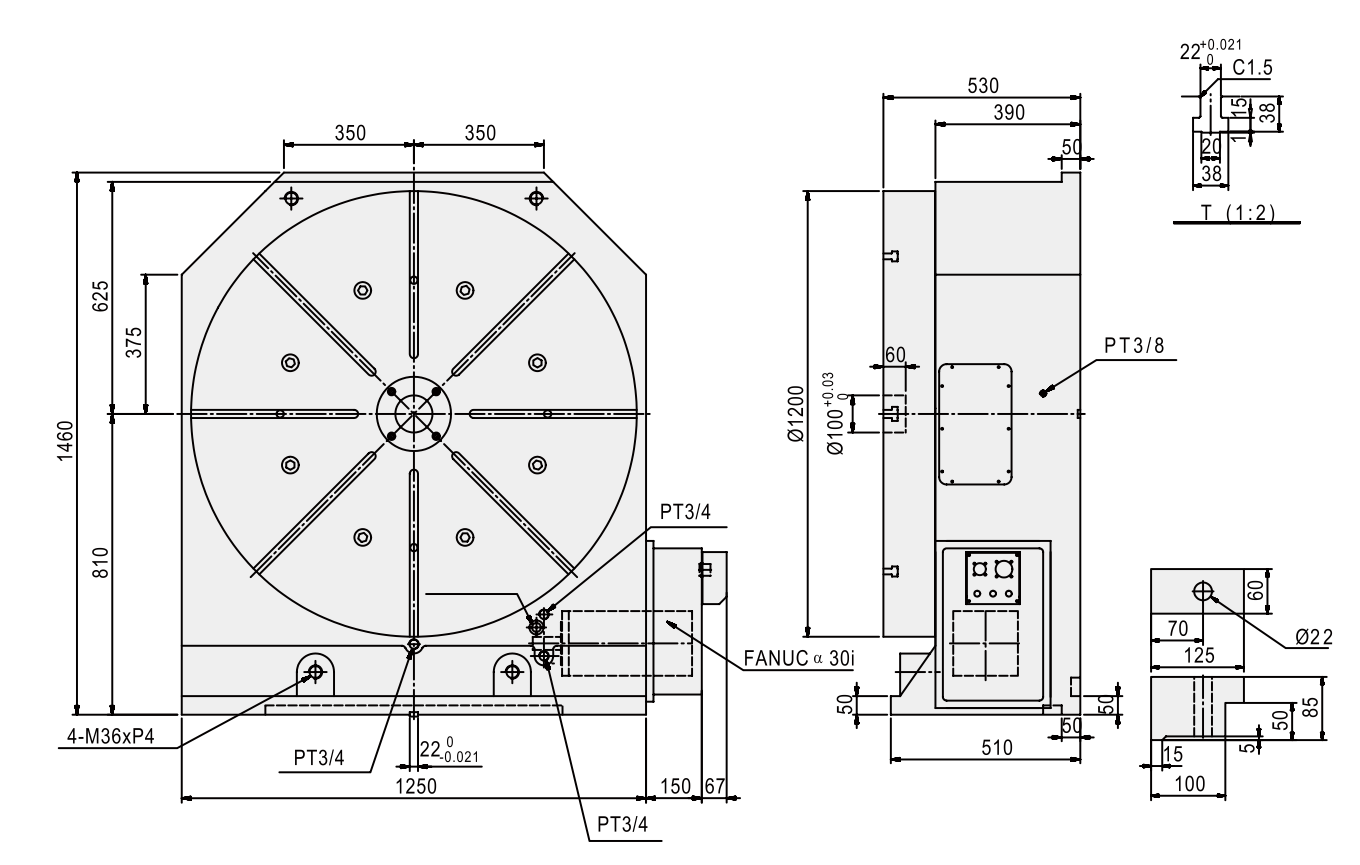

Крупногабаритный поворотный стол c ЧПУ GSA CNC-1200HV

CNC-1200HV

  • Размер рабочего стола 1200 мм, ширина центрального отверстия 100 мм;
  • Максимальная скорость стола 5.56 мин-1 ;
  • Максимальный крутящий момент — 500 кг/м;
  • Стол оснащен радиально-осевыми подшипниками, обеспечивающими высокую жесткость;
  • Есть возможность изготовления по индивидуальным чертежам как в вертикальном, так и в горизонтальном положении.

Преимущества поворотных столов GSA:

Высокая точность индексации

✔️ Класс точности индексирования: 10 (сек.) при стандартных 15 сек;

✔️ Повторяемость: 4 (сек.);

✔️Соответствует международным стандартам ISO 230-2, благодаря чему подходит для аэрокосмической и военной промышленности.

Усиленная система планшайбы

✔️Усилие зажима больше в 2 ~ 3 раза по сравнению с другими брендами-производителями;

✔️ Система из нескольких тормозных дисков обеспечивает зажим с 4х сторон трения;

✔️ Крутящий момент 200 кг/м от пневматического источника 5 кг/ см2;

✔️ Повышенная прочность конструкции исключает вертикальное смещение оси во время вращения.

Усиленная система подшипников

✔️ Разработано ограничение с 3 сторон, которое поддерживает усилие больше, чем тот же размер поперечного роликового кольца (подшипника) более чем в 2 раза;

✔️ Двойные подшипники увеличивают рабочий диаметр кольца подшипника и подходят для тяжелой резки.

Класс точности муфт Хирта

Класс точности индексирования: ±3 (сек.);

✔️ Повторяемость: ±1 (сек.);

✔️ Пятно контакта поверхности зубов может достигать 90%.

Передаточное число

✔️ Высокоскоростные столы GSA соответствуют требованиям высокоскоростных станков с холостым ходом 60 м/мин;

✔️ Передаточное отношение 90: 1 может достигать 33 об / мин, при скорости двигателя: 3000 об / мин.

Производитель

Тип

Поворотный стол

Диаметр стола

ø1200 мм

Диаметр центр. отверстия

100×60 мм

Ø сквозного отверстия

Высота стола горизонталь

810 мм

Ширина Т – образного паза

22H7 мм

Ширина ползуна

22H7 мм

Тип привода и давление

Пневматический / 0, 58

Передаточное число

1:360

Макс. скорость стола мин-1

Допустимая нагрузка горизонт

5000 кг

Допустимая нагрузка по вертикали

2000 кг

Разрешение град.

0.001 град.

Повторяемость

4 сек

Допустимая нагрузка при зажиме F

6000 H

Допустимая нагрузка при зажиме F x L

11000 Н*м

Точность индексации

60 сек.

Сила зажима

500 Н*м

Вес нетто (без серво двигателя)

3500 кг
