Характеристики
- Производитель Pingyuan
- Вид патрона MTA-SL Weldon
- Диаметр 53
- Длина L (мм) 80
- Тип хвостовика MTA3
- Посадочный диметр 20
- Диаметр, d: 20
- l1 179
Описание

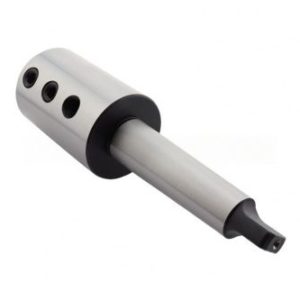

Оправка фрезерная MTA3-SL20-80 Weldon с конусом Морзе №3 с лапкой.
Предназначен для зажима фрез, сверл и инструмента с цилиндрическим хвостовиком с лыской.
Диаметр отверстия – 20 мм.
Биение в пределах 0,005 мм.
Вылет от шпинделя – 80 мм.
Патрон MTA3-SL20-80 надежно фиксирует и центрирует режущий инструмент с хвостовиком Weldon. Обладает большей жесткостью фиксации в сревнении с цанговыми патронами. Применяется при сверлильных операциях на фрезерных, токарных и сверлильных станках.
Фиксация инструмента осуществляется двумя зажимными винтами и шестигранником.
Допускается использование оправки с переходными втулками для конусов Морзе.
Характеристики
- Производитель: Pingyuan
- Вид патрона: MTA-SL Weldon
- Диаметр: 53
- Длина L (мм): 80
- Тип хвостовика: MTA3
- Посадочный диметр: 20
- Диаметр, d:: 20
- l1: 179
- L2: 99
- T: M12x1.75P
- G: 23.825
- F: 5
