Характеристики
- Контролируемый объект Деталь
- Производитель Pioneer
- Тип датчика Оптический
- Класс защиты IP68
- Направление измерений ±X, ±Y, +Z
- Передача сигнала Передача оптического сигнала инфракрасного диапазона в пределах 360 град
- Направление измерений ±X，±Y，+Z
- Усилие срабатывания по оси Z, г 500 – 1000
Описание

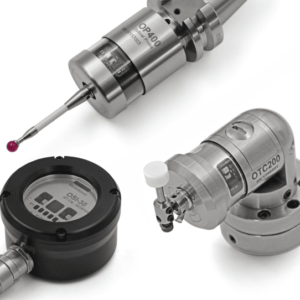

Двойная система измерения детали и инструмента с оптической передачей данных OPTS-40.
Комплектация:

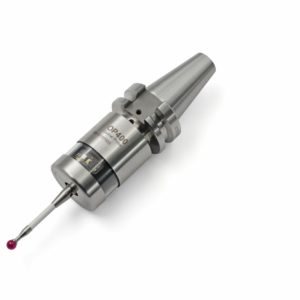

– Датчик OP400, шток, сенсорный датчик;

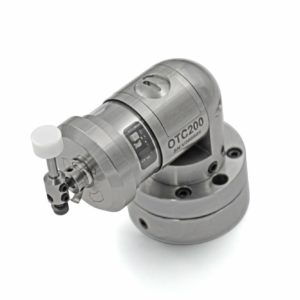

– M4-P50-RB50-S36, датчик OTS200, монтажный кронштейн, сенсорный датчик;
– M0-S25-CPF16, приемник OSI-30, программное обеспечение SP-W10, аккумулятор 4 1/2 AA 3. 6V 1000mAh.
Применение OPTS-40:
– Обрабатывающие центры с ЧПУ, сверлильные и фрезерные станки, 5-осевые станки, различные конфигурации токарных станков с ЧПУ с инструментальными зажимами;
– Зажим инструмента с коническими инструментами на токарных станках;
– Определение координат заготовки и автоматическая установка на токарных и фрезерных станках с ЧПУ;
– Определение системы координат заготовки и автоматическое создание опорных точек перед обработкой;
– Автоматическое определение и контроль основных размеров, координат положения и их точности в процессе обработки;
– После обработки – автоматическая настройка длины режущего инструмента перед обработкой;
– Автоматическая настройка параметров длины инструмента пе
Характеристики
- Контролируемый объект: Деталь
- Производитель: Pioneer
- Тип датчика: Оптический
- Класс защиты: IP68
- Направление измерений: ±X, ±Y, +Z
- Передача сигнала: Передача оптического сигнала инфракрасного диапазона в пределах 360 град
- Направление измерений: ±X，±Y，+Z
- Усилие срабатывания по оси Z, г: 500 – 1000
- Габариты: 52х30х40 см
- Усилие срабатывания по осям X-Y, г: 50 – 100
- Степень защиты: IP69
- Время работы новых батарей (коэффициент использования 5% за одну смену): 140 дней
- Спецпредложение: Фрезерный станок
- Входное напряжение постоянного тока, В: 24 ± 10%
- Выходной ток нагрузки, мА: 50
- Однонаправленная повторяемость (2σ), мкм: ≤ 2
- Способ передачи сигнала: Оптический
- Объект измерения: Деталь/инструмент
