Характеристики
- Тип Наклонно-поворотный стол
- Диаметр стола 170 мм
- Диаметр центрального отверстия, (мм) 40Н7 мм
- Высота стола горизонталь 260 мм
- Высота стола по вертикали 190 мм
- Ширина Т – образного паза 12Н7 мм
- Тип тормоза Пневматический
- Ширина ползуна 18 мм
Описание

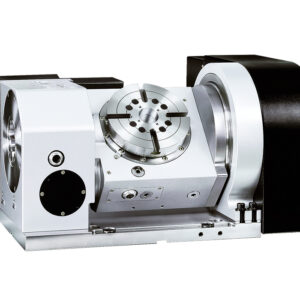

Наклонно-поворотный стол с ЧПУ GFA-170S для фрезерных станков.
Диаметр рабочего стола 170, диаметр центрального отверстия 40H7.
Пневматический тормоз укомплектован сверхточными поперечными роликовыми подшипниками.
Система полного привода состоит из двухзаходного червячного вала, что позволяет увеличить эффективность и уменьшить отклонения.
Минимальный угол поворота – 1 град.
Совместим со всеми системами ЧПУ.
В базовый комплект поворотного стола GFA-170S входит:
- Поворотный стол;
- Задняя бабка;
- Токарный ручной патрон;
- Комплект приводов под систему ЧПУ;
- Двигатель;
- Кабели подключения;
- Крепеж.
Преимущества поворотных столов Detron:
Со стороны системы позиционирования
- Высокая цилиндричность и шероховатость
- Высокая точность при позиционировании зажима в центральном отверстии
- Увеличенный диаметр шпинделя позволяет установить многопотоковый маслораспределитель
Со стороны червячного вала
- На столах Detron установлен высокоточный двухзаходной червячный вал с увеличенной длиной зубьев
- Осевое отклонение позволяет поддерживать радиальную геометрическую точность
- Червячный вал установлен в нижней части стола в горизонтальном положении и полностью погружен в масло. Это обеспечивает полную смазку и охлаждение вала.
- Увеличенная концентричность и точность вала за счет использования штифта между валом и втулкой.
Со стороны шпинделя
- В шпинделе установлены высокоточные подшипники типа YTR
- Единая конструкция шпинделя обеспечивает увеличенную жесткость в тяжелых режимах работы, высокую точность индексации и повторяемость.
Со стороны тормозной системы
- Полностью закрытый тормозной барабан обеспечивает полную герметичность, позволяя работать при высоком и повышенном давлении (до 5 Мпа)
- Округлая цилиндрическая форма тормозного диска сокращает отклонения центра при вращении и ошибки позиционирования при торможении
Водонепроницаемая конструкция
- Корпус поворотных столов Detron имеет класс водонепроницаемости IP65
- Все электрические узлы защищены О — образным уплотнительным кольцом для предотвращения попадания конденсата.
Характеристики
- Тип: Наклонно-поворотный стол
- Диаметр стола: 170 мм
- Диаметр центрального отверстия, (мм): 40Н7 мм
- Высота стола горизонталь: 260 мм
- Высота стола по вертикали: 190 мм
- Ширина Т – образного паза: 12Н7 мм
- Тип тормоза: Пневматический
- Ширина ползуна: 18 мм
- Тип тормоза/давление, (Мпа): пневм/0.55-0.7
- Передаточное число: R 1:90 | T 1:90
- Макс. скорость стола мин-2: 33.3 мин-1
- Допустимая нагрузка горизонт: 75 кг
- Max нагрузка в наклоне: 50 кг
- Несбалансированная сила (WxL): 40 (WxL)
- Инерционность при нагрузке кг.м3: 0.28 кг.м2
- Разрешение град.: 0.001 град.
- Точность индексации: R 20” T 60“ сек
- Повторяемость сек.: R 6” | T 8” сек.
- Вес нетто: 180 кг
- Угол наклона: +30∼+120 град
- Допустимый крутящий момент: 200 Нм
- Производитель: Detron
