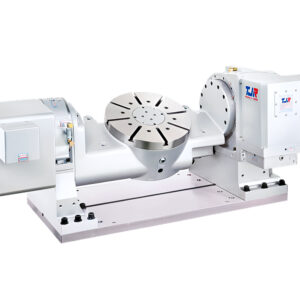

Наклонно-поворотный стол с ЧПУ FHR-400СF ø400 мм

TJR - Тайванский производитель высокотехнологичных поворотных столов ЧПУ, который хорошо известен во многих странах мира благодаря безупречному качеству и производительности выпускаемого оборудования.Поворотные столы TJR выбирают за высокую точность и надёжность при конкурентных ценах на это оборудование.Tjr выпускает четырёх и пятиосевые CNC-поворотные столы, автоматические механизмы смены паллет, опоры, задние бабки, другие аксессуары. Выпускаемое компанией оборудование используется на предприятиях электронной и автомобильной промышленности. Оно востребовано в аэрокосмической отрасли и других сферах.

Характеристики

Тип	Наклонно-поворотный стол
Диаметр стола	ø400 мм
Диаметр центр. отверстия	Ø150 мм
Сквозное отверстие	Ø120
Высота центра	430 мм
Ширина Т – образного паза	14Н7 мм
Ширина ползуна	18H7
Тип тормоза и усилие	Пневмат./ 0, 58 МПа
Передаточное число	3:00
Сила зажима	140Н*м
Макс. скорость рабочего стола	16, 6 мин — 1
Разрешение	0, 001 град
Точность индексации	15/50сек
Повторяемость	4/8сек
Вес нетто	818 кг (без серво двигателя)
Допустимая нагрузка на стол	200кг, 100 кг с бабкой
Допустимая нагрузка горизонтальная	—
Допустимая нагрузка F	1800 H
Max нагрузка FL	1750 H*m
Допустимый крутящий момент	80 Hм
Производитель	TJR

Под заказ

Задать вопрос

Описание
Характеристики

Тип	Наклонно-поворотный стол
Диаметр стола	ø400 мм
Диаметр центр. отверстия	Ø150 мм
Сквозное отверстие	Ø120
Высота центра	430 мм
Ширина Т – образного паза	14Н7 мм
Ширина ползуна	18H7
Тип тормоза и усилие	Пневмат./ 0, 58 МПа
Передаточное число	3:00
Сила зажима	140Н*м
Макс. скорость рабочего стола	16, 6 мин — 1
Разрешение	0, 001 град
Точность индексации	15/50сек
Повторяемость	4/8сек
Вес нетто	818 кг (без серво двигателя)
Допустимая нагрузка на стол	200кг, 100 кг с бабкой
Допустимая нагрузка горизонтальная	—
Допустимая нагрузка F	1800 H
Max нагрузка FL	1750 H*m
Допустимый крутящий момент	80 Hм
Производитель	TJR
