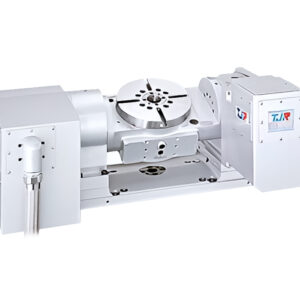

Наклонно-поворотный стол с ЧПУ FAR-210L ø210 мм

TJR - Тайванский производитель высокотехнологичных поворотных столов ЧПУ, который хорошо известен во многих странах мира благодаря безупречному качеству и производительности выпускаемого оборудования.Поворотные столы TJR выбирают за высокую точность и надёжность при конкурентных ценах на это оборудование.Tjr выпускает четырёх и пятиосевые CNC-поворотные столы, автоматические механизмы смены паллет, опоры, задние бабки, другие аксессуары. Выпускаемое компанией оборудование используется на предприятиях электронной и автомобильной промышленности. Оно востребовано в аэрокосмической отрасли и других сферах.

Характеристики

Тип	Наклонно-поворотный стол
Диаметр стола	ø210 мм
Диаметр центр. отверстия	Ø67мм
Сквозное отверстие	Ø40 мм
Высота центра	270 мм
Ширина Т – образного паза	12Н7 мм
Ширина ползуна	18H7
Тип тормоза и усилие	Пневмат./ 0, 58 МПа
Передаточное число	2:30
Сила зажима	140Н*м
Макс. скорость рабочего стола	44, 4 мин — 1
Разрешение	0, 001 град
Точность индексации	20/50 сек
Повторяемость	4/8 сек
Вес нетто	156 кг (без серво двигателя)
Допустимая нагрузка на стол	75кг, 50 кг с бабкой
Допустимая нагрузка горизонтальная	—
Допустимая нагрузка F	750 H
Max нагрузка FL	310/350 H*m
Допустимый крутящий момент	18 Hм
Производитель	TJR
