Характеристики
- Тип Наклонно-поворотный стол
- Диаметр стола 170 мм
- Диаметр центр. отверстия 67мм
- Сквозное отверстие 40 мм
- Высота центра 270 мм
- Ширина Т – образного паза 12Н7 мм
- Ширина ползуна 18H7
- Тип тормоза и усилие Пневмат./ 0 | 58 МПа
Описание

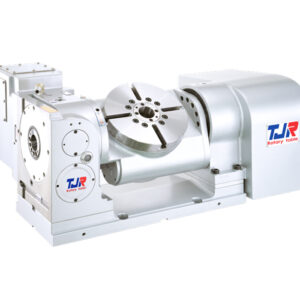

Наклонно-поворотный стол с ЧПУ TJR FAR-170/170B с пневматическим тормозом.
Диаметр стола – Ø170, диаметр центрального отверстия – Ø67
Добавляет станку 4-ую и 5-ую оси одновременно.
Угол вращения стола ±100º
Стол оснащен радиальными и осевыми подшипниками, а также пневматическим тормозом, в том числе и на опорной оси.
Латунная червячная шестерня Японского производства обеспечивает повышенную износостойкость и точность наклона оси.
Совместим со всеми системами ЧПУ.
Преимущества поворотных столов TGR:
- Радиально – осевые подшипники могут выдерживать резку в горизонтальном и вертикальном положениях, обладают высокой динамической нагрузкой и высокой прочностью для тяжелой резки;
- Червячный вал выполнен из высокопрочной латуни по Японской формуле. Его предполагаемый срок эксплуатации в 2, 6 раз дольше чем у алюминия и бронзы. Устойчивость к истиранию высокорастягивающегося латуни: 25, 1 мг/см2 на 10 000 м, в то время как у алюминиевой бронзы 65, 7 мг/см2 на 10 000 м;
- Большой диаметр сквозного отверстия обеспечивает высокую жесткость, оптимизирует сверхмощную резку, обеспечивает больше места для настройки заготовки с преспособлениями.
- Водонепроницаемая конструкция с классом защиты IP65. Электронные узлы защищены герметичным уплотнительный кольцом.
Характеристики
- Тип: Наклонно-поворотный стол
- Диаметр стола: 170 мм
- Диаметр центр. отверстия: 67мм
- Сквозное отверстие: 40 мм
- Высота центра: 270 мм
- Ширина Т – образного паза: 12Н7 мм
- Ширина ползуна: 18H7
- Тип тормоза и усилие: Пневмат./ 0 | 58 МПа
- Передаточное число: 2:30
- Сила зажима: 140Н*м
- Макс. скорость рабочего стола: 44 | 4 мин - 1
- Разрешение: 0 | 001 град
- Точность индексации: 20/50 сек
- Повторяемость: 4/8 сек
- Вес нетто: 160 кг (без серво двигателя)
- Допустимая нагрузка на стол: 75 кг | 50 кг с бабкой
- Допустимая нагрузка горизонтальная: -
- Допустимая нагрузка F: 750 H
- Max нагрузка FL: 310 H*m
- Допустимый крутящий момент: 18 Hм
- Производитель: TJR
